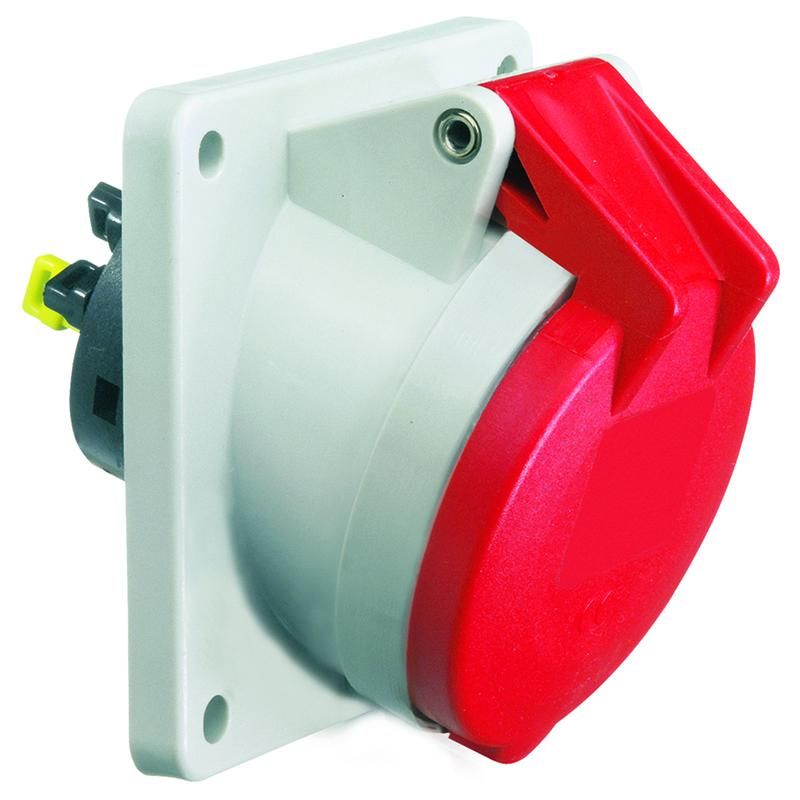

Розетка встраиваемая 16A 5р(3P+N+PE) 6h 400V IP54,75х75 Quick-Connect I 12961-Bals Bals

Розетка встраиваемая 16А 5P 3P+N+PE 6ч 400В IP54 75x75 Quick-Connect от Bals предназначена для надёжного подключения трёхфазного оборудования с заземлением в условиях повышенной запылённости и влаги. Модель отличается быстрой фиксацией проводов без инструментов - идеальна для промышленных объектов.

Назначение и область применения

Эта розетка используется для подключения трёхфазных устройств мощностью до 16 А при напряжении 400 В. Подходит для промышленного оборудования: станков, насосов, компрессоров, конвейеров, систем автоматизации. Установка возможна в помещениях с высокой запылённостью, на открытых площадках, в цехах, где требуется защита от пыли и брызг воды.

Технические характеристики

• Максимальный ток: 16 А - выдерживает нагрузку типичных промышленных потребителей
• Количество полюсов: 5 - три фазы (L1, L2, L3), ноль (N) и заземление (PE)
• Номинальное напряжение: 400 В - соответствует стандартному трёхфазному сетевому напряжению
• Степень защиты: IP54 - защищает от пыли (не полностью герметично, но препятствует оседанию вредного количества пыли) и от брызг воды со всех сторон
• Тип подключения: Безвинтовая клемма - позволяет закрепить провода одним движением, без отвертки
• Габаритные размеры: 60×60 мм - компактная форма для установки в стандартные коробки
• Положение заземляющего контакта: 6 часов - контакт расположен внизу, что снижает риск случайного замыкания при монтаже
• Материал корпуса: Пластик - устойчив к химическим воздействиям, не проводит ток
• Оrientация подключения: Наклонный - входные кабели подходят под углом, удобнее при прокладке в ограниченном пространстве
• Цвет: Красный - визуально выделяет точку подключения, повышает безопасность при обслуживании

Совместимость и монтаж

Розетка совместима с кабелями сечением до 4 мм2. Для монтажа необходима подготовленная ниша в стене с глубиной не менее 50 мм. Корпус имеет стандартную рамку 75×75 мм - подходит для большинства встраиваемых монтажных коробок. Быстрый монтаж обеспечивается за счёт безвинтовых клемм: достаточно вставить провод до щелчка. Не требуются инструменты, но перед подключением проверьте плотность фиксации - слегка потяните каждый провод. Убедитесь, что заземляющий провод (PE) подключен обязательно - это обязательное условие безопасности.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ IEC 60309-2 для штепсельных соединений промышленного типа. Конструкция исключает возможность случайного отключения при вибрации. Цвет красного корпуса соответствует нормам маркировки активных точек питания. Применение в соответствии с инструкцией гарантирует соответствие правилам электробезопасности.

Преимущества

• Быстрый монтаж благодаря безвинтовой клемме - экономит время при сборке и ремонте
• Увеличенная степень защиты IP54 - надёжна в сложных условиях
• Чёткая ориентация заземления (6 часов) - минимизирует ошибки при подключении
• Наклонный ввод кабелей - упрощает прокладку в tight-пространствах
• Яркий красный цвет - легко определить место подключения даже в темноте

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не обеспечивает герметичность
• Не рекомендовано использование в средах с агрессивными химическими веществами - пластиковый корпус не устойчив к растворителям и кислотам
• Подходит только для жестких одножильных или многожильных кабелей сечением до 4 мм2 - гибкие кабели с большим сечением не войдут
• Запрещено использовать в качестве временного удлинителя - предназначена только для стационарной встраиваемой установки

Примеры использования

• Подключение трехфазного станка с ЧПУ в механическом цехе
• Фиксированная точка питания для воздушного компрессора на заводе
• Розетка для питательного конвейера в пищевой промышленности
• Точка подключения насосной группы в канализационной насосной станции

Практические советы

• Перед установкой проверьте, чтобы внутренняя коробка имела достаточную глубину - минимально 50 мм
• Обязательно используйте кабель с заземляющим проводником - игнорирование PE делает розетку опасной
• При использовании в местах с вибрацией дополнительно зафиксируйте кабель хомутом у входа
• Не перегружайте розетку - максимальная мощность составляет около 11 кВт (при 400 В и 16 А)
• При необходимости замены - отключите питание, извлеките розетку, проверьте состояние клемм и проводов
