Розетка наружной уст. с механической блокировкой и боковым расположением разъема IP67 16А 2P+E 230В | DIS5611683 DKC ДКС

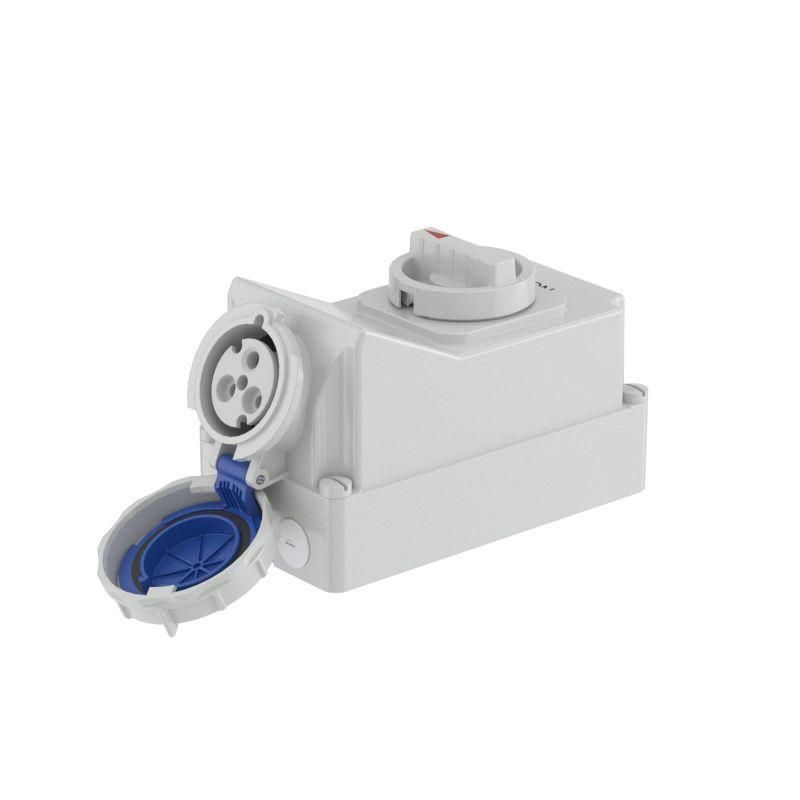

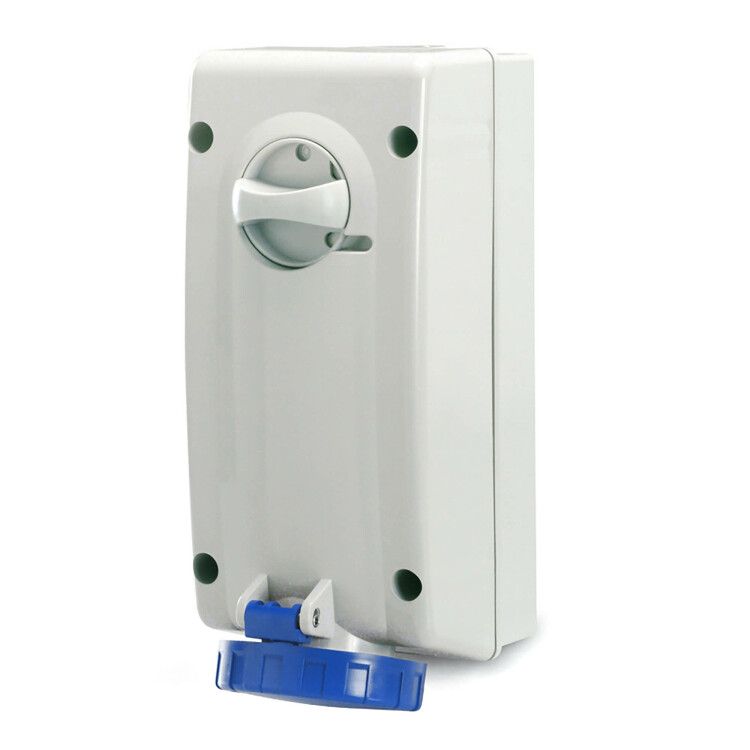

Розетка наружной установки IP67 16А 2P+E 230В с механической блокировкой и боковым расположением разъема от DKC (ДКС), артикул dis5611683, предназначена для безопасного подключения мощного оборудования на открытых площадках и в условиях повышенной влажности. Эта модель из серии Quadro обеспечивает надёжную фиксацию штепселя и предотвращает случайное отключение под нагрузкой.

Назначение и область применения

Розетка наружной установки IP67 16А 2P+E 230В с механической блокировкой и боковым расположением разъема используется там, где важна безопасность и устойчивость к внешним воздействиям. Подходит для подключения промышленного оборудования: станков, насосов, компрессоров, конвейеров, сварочных аппаратов. Механическая блокировка исключает самопроизвольное выдергивание вилки, а боковое положение разъема позволяет удобно прокладывать кабели без перегибов. Установка возможна на стену или вертикальную поверхность в цехах, на объектах ЖКХ, на открытых площадках, в агрессивных средах.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 230 В
• Частота: 50/60 Гц
• Количество полюсов: 3 (2P+E — два фазных и один заземляющий контакт)
• Степень защиты: IP67 (полная защита от пыли и временного погружения в воду до 1 метра)
• Материал корпуса: ударопрочный пластик, устойчивый к УФ-излучению
• Сечение подключаемых жил: 1,5–4 мм²
• Тип подключения: винтовые клеммы
• Кабельный ввод: уплотнительная гайка (4 входа для кабелей)
• Ориентация разъема: наклонная / угловая (боковое расположение)
• Положение заземляющего контакта: 6 часов (по аналогии с часами — внизу)
• Габариты: 106 × 240 мм
• Цвет: синий
• Температурная стойкость контактов: до +960 °С (GWFI)
• Ударопрочность: класс 2 (выдерживает механические удары в промышленной среде)

Совместимость и монтаж

Розетка совместима с штепсельными вилками стандарта CEE 16A (синего цвета, 3-контактные). Для монтажа требуется подготовить отверстие в стене или использовать настенную планку. Кабель заводится через одну из четырёх уплотнительных гаек — выбирайте подходящую сторону в зависимости от трассировки провода. Винтовые клеммы затягиваются отвёрткой — рекомендуется проверять плотность после первого включения. Благодаря угловому расположению разъема, кабель не испытывает изгибающих усилий, снижается риск повреждения жил. Артикул dis5611683 не требует специальных инструментов для установки — достаточно стандартного набора слесаря.

Безопасность и стандарты

Розетка соответствует требованиям IEC 60309-2 для промышленных разъёмов. Механическая блокировка гарантирует, что питание не подаётся при незаполненной розетке и не отключается под нагрузкой — это исключает дуговые замыкания. Корпус выполнен из материала, устойчивого к УФ-лучам и химическим веществам, что продлевает срок службы на открытом воздухе. Температурная стойкость контактов (+960 °C) обеспечивает безопасность даже при кратковременных перегрузках.

Преимущества

• Механическая блокировка — предотвращает случайное отсоединение под нагрузкой
• IP67 — работает в дождь, снег, пыль, на улице и в сырых помещениях
• Угловое расположение разъема — экономит место, уменьшает изгиб кабеля
• Четыре кабельных ввода — позволяют выбрать оптимальную траекторию прокладки
• Устойчивость к УФ — не желтеет и не теряет прочность на солнце
• Синий цвет — визуально отличает от бытовых розеток, снижает риск ошибочного подключения

Ограничения применения

Не предназначен для постоянного погружения в воду — IP67 допускает лишь временное погружение. Не используйте в местах с постоянным потоком воды под давлением (например, мойки высокого давления). Нельзя применять с вилками других стандартов (например, Schuko или UK). Максимальное сечение кабеля — 4 мм²; более толстые жилы не войдут в клеммы. Не подходит для взрывоопасных зон — отсутствует сертификация Ex.

Примеры использования

• Подключение сварочного аппарата на стройплощадке
• Электропитание насосной станции во дворе многоквартирного дома
• Розетка для компрессора на заводе с высокой запылённостью
• Временная точка питания для генератора на открытом участке
• Интеграция в систему освещения наружных рекламных щитов

Практические советы

• Перед монтажом проверьте, чтобы все четыре кабельных ввода были закрыты заглушками, кроме одного — это сохраняет степень защиты IP67.
• При использовании в холодном климате убедитесь, что кабель не становится хрупким — применяйте гибкий провод с температурным диапазоном ниже -25 °C.
• При подключении нескольких устройств к одной розетке следите за суммарной нагрузкой — не превышайте 16 А.
• Розетка DKC (ДКС) dis5611683 совместима с другими изделиями серии Quadro — можно собирать модульные системы управления.
• Проверяйте состояние уплотнителей каждые 6–12 месяцев — особенно в условиях сильной влажности или перепадов температур.
