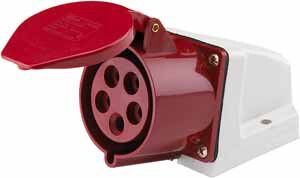

Розетка стационарная 125 3Р+РЕ+N 32А 380В IP44 РС-102 D | 26033DEK DEKraft APC

Розетка стационарная 32А 3P+PE+N 380В IP44 РС-102 от DEKraft - надёжный силовой разъём для трёхфазного питания с заземлением и нулевым проводником, предназначенный для постоянной установки на объектах с высокими требованиями к безопасности и защите от внешних воздействий.

Назначение и область применения

Розетка стационарная 32А 3P+PE+N 380В IP44 РС-102 используется для подключения мощного оборудования, требующего трёхфазного напряжения до 400 В и тока до 32 А. Подходит для промышленных условий: станков, сварочных аппаратов, компрессоров, конвейеров, насосов и другого оборудования с высокой потребляемой мощностью. Устанавливается как на улице, так и внутри помещений - на заводах, стройплощадках, в аэропортах, на железнодорожных вокзалах и в административных зданиях. Благодаря степени защиты IP44, выдерживает брызги воды и попадание твёрдых частиц, что делает её подходящей для сырых и запылённых сред.

Технические характеристики

• Номинальное напряжение: 400 В (соответствует 380–415 В из описания)
• Номинальный ток: 32 А
• Количество полюсов: 5 (3 фазы L1, L2, L3 + рабочий ноль N + защитное заземление PE)
• Частота: 50–60 Гц
• Степень защиты: IP44 - защита от брызг воды со всех сторон и твёрдых предметов диаметром более 1 мм
• Подключение кабеля: винтовые клеммы, максимальное сечение - 35 мм2
• Материал корпуса: ударопрочный, термостойкий и самозатухающий пластик
• Исполнение: открытой установки - монтируется на стену или поверхность
• Тип крепления: наружное, через отверстия в корпусе
• Цвет: красный - стандартный цвет для силовых разъёмов 380 В
• Положение разъема: наклонный - удобнее для подключения кабеля под углом
• Ориентация заземляющего контакта: 6 часов - соответствует стандартному расположению в Европе
• Климатическое исполнение: УХЛ4 - рассчитана на работу при температуре от −25C до +40C, в условиях повышенной влажности
• Наличие механической блокировки: есть - предотвращает случайное отсоединение при нагрузке
• Нормативные документы: ГОСТ Р 51323.1-99, ГОСТ Р 51323.2-99

Совместимость и монтаж

Розетка стационарная 32А 3P+PE+N 380В IP44 РС-102 совместима с штепсельными вилками стандарта CEE 32A/3P+N+PE (синяя изоляция, круглая форма). Для монтажа требуется подготовить место на вертикальной поверхности, просверлить отверстия под крепёж, подвести кабели сечением до 35 мм2 и затянуть винты клемм. Каждый контакт имеет свою клемму - фазы, ноль и заземление должны быть подключены строго по маркировке. Механическая блокировка обеспечивает безопасную фиксацию вилки - перед включением проверьте плотность посадки. Наклонное положение разъёма снижает риск скопления влаги и облегчает подвод кабеля снизу.

Безопасность и стандарты

Розетка РС-102 выполнена в соответствии с ГОСТ Р 51323.1-99 и ГОСТ Р 51323.2-99 - нормами для промышленных разъёмов. Самозатухающий пластик корпуса не распространяет горение, а термостойкость позволяет работать при перегрузках без деформации. Механическая блокировка исключает отрыв вилки под нагрузкой, снижая риск возникновения дуги. Цвет красный соответствует международной практике - указывает на наличие трёхфазного напряжения 380–400 В, что повышает узнаваемость и безопасность при обслуживании.

Преимущества

• Высокая степень защиты IP44 - работает в условиях сырости и пыли
• Механическая блокировка - предотвращает аварийное отключение под нагрузкой
• Широкий диапазон сечения кабеля (до 35 мм2) - подходит для мощных устройств
• Термостойкий и самозатухающий корпус - безопасен при перегреве
• Наклонное положение разъёма - улучшает водоотведение и эргономику подключения
• Соответствие российским стандартам - легко сертифицируется и принимается контролирующими органами

Ограничения применения

• Не предназначен для частого подключения/отключения - не является бытовым разъёмом
• Не рекомендуется использовать в местах с постоянным погружением в воду - IP44 не гарантирует герметичность при длительном контакте с жидкостью
• Запрещено применять при напряжении выше 400 В - возможен пробой изоляции
• Не подходит для внутренней установки в металлические щиты без дополнительного кожуха - корпус не экранирует ЭМИ
• Климатическое исполнение УХЛ4 не предусматривает работу ниже −25C - в холодных регионах требуется утепление или помещение

Примеры использования

• Подключение трёхфазного станка с ЧПУ на механическом цехе
• Электропитание сварочного аппарата на стройплощадке
• Раздача электроэнергии от генератора к мобильной установке в аэропорту
• Фиксированная точка питания для конвейера на пищевом производстве
• Распределительная розетка в системе освещения наружных площадок

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте медный провод не менее 6 мм2 для 32 А, оптимально - 10–16 мм2
• Обязательно соблюдайте полярность: L1/L2/L3, N, PE - неверное подключение опасно!
• При использовании в условиях влажности регулярно проверяйте состояние клемм - окисление увеличивает сопротивление
• Для долговечности не допускайте перегрузки - ток не должен превышать 32 А даже кратковременно
• При замене старой розетки убедитесь, что новый разъём РС-102 имеет ту же ориентацию контактов - особенно важно для заземления (6 часов)
• Артикул 26033dek - единственный номер для заказа оригинальной розетки DEKRAFT РС-102 - другие аналоги могут отличаться по форме и блокировке
