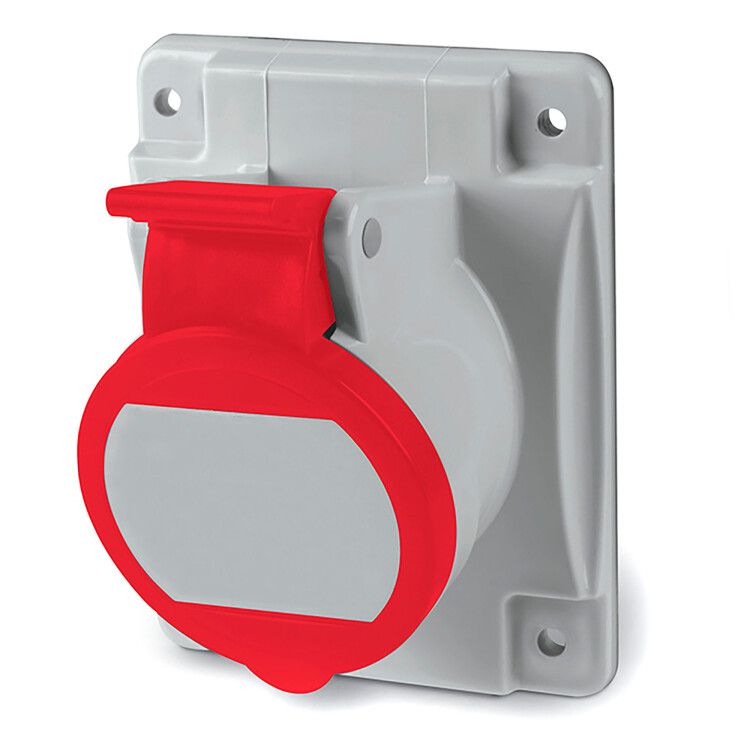

Розетка скрытой установки Quadro IP44 16А 400В 3P+E+N с наклоном DKC (ДКС) DIS4131667

Розетка скрытой установки с наклоном 16 ампер 400 вольт 3P+E+N IP44 от бренда DKC (ДКС), артикул dis4131667, предназначена для надёжного подключения промышленного оборудования в условиях повышенной нагрузки и внешних воздействий. Относится к серии Quadro и соответствует требованиям военного исполнения.

Назначение и область применения

Эта розетка используется для подключения трёхфазного электрооборудования с заземлением и нулём - например, станков, насосов, компрессоров, конвейеров. Подходит для установки в помещениях с возможным попаданием воды или пыли: цехах, складах, на открытых площадках под навесом. Наклонное исполнение обеспечивает удобство подключения штекера даже при ограниченном доступе. Устройство рассчитано на постоянную работу при напряжении до 400 В и токе до 16 А.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 400 В
• Частота: 50 Гц
• Количество полюсов: 5 (3 фазы + PE + N)
• Степень защиты: IP44 (защита от частиц крупнее 1 мм и брызг воды со всех сторон)
• Тип подключения: винтовые клеммы
• Сечение провода: 1,5–4 мм2
• Положение заземляющего контакта: 6 часов (по аналогии с часовым циферблатом)
• Ориентация: наклонная - угол установки позволяет легко вставлять штекер сверху
• Материал корпуса: ударопрочный пластик
• Цвет: красный - стандартная раскраска для силовых разъёмов
• Габариты: 92×100 мм
• Ударопрочность: класс 5 (выдерживает механические нагрузки в промышленной среде)
• Устойчивость к УФ: да - не выгорает на солнце

Совместимость и монтаж

Розетка совместима с плагинами стандарта CEE 3P+E+N (например, IEC 60309). Для монтажа требуется подготовить нишу в стене или щите глубиной не менее 80 мм. Крепление осуществляется через четыре монтажных отверстия по углам корпуса. Перед подключением обязательно отключите питание. Жилы зачищаются на 8–10 мм и затягиваются винтовыми клеммами усилием 0,5–0,7 Нм - перетягивать нельзя, чтобы не повредить контакт. Заземляющий контакт расположен внизу (6 часов), поэтому штекер должен иметь такое же ориентирование.

Безопасность и стандарты

Розетка выполнена в соответствии с требованиями ГОСТ Р МЭК 60309-2 и имеет сертификат военного исполнения - значит, прошла тесты на вибрацию, температурные колебания и влагостойкость. Цветовое оформление (красный) соответствует нормам безопасности для силовых цепей. Устройство не содержит опасных материалов и соответствует RoHS.

Преимущества

• Высокая механическая прочность корпуса - выдерживает удары и давление
• Защита IP44 - работает в сыром и запылённом воздухе
• Наклонная форма снижает риск случайного выпадения штекера
• Устойчивость к УФ - сохраняет цвет и целостность при длительном воздействии света
• Винтовые клеммы - надёжное соединение без необходимости специального инструмента
• Подходит для систем с требованием военного исполнения - усиленная отказоустойчивость

Ограничения применения

• Не предназначен для использования вне помещений под открытым небом - IP44 не гарантирует защиту от прямого потока воды
• Не рекомендуется применять в местах с постоянными химическими выбросами - пластик не устойчив ко всем агрессивным веществам
• Не допускается использование с проводами меньше 1,5 мм2 или больше 4 мм2 - это вызывает перегрев или плохую фиксацию
• Не следует использовать в качестве временной розетки - устройство спроектировано для стационарной установки

Примеры использования

• Подключение трехфазного станка с ЧПУ в металлообработке
• Точка питания насосной группы на водонапорной станции
• Разъём для конвейерной линии в пищевой промышленности
• Электропитание грузового лифта в ангаре
• Аварийные системы освещения в военных объектах

Практические советы

• Перед установкой проверьте соответствие штекера - он должен точно подходить по форме и числу контактов (3P+E+N)
• При монтаже в железобетонную стену используйте пластиковую коробку для изоляции и предотвращения растрескивания
• Обязательно пометьте розетку этикеткой с напряжением и током - особенно важно в многопользовательских зонах
• Проверяйте состояние клемм каждые 6–12 месяцев - признаки нагрева или окисления требуют замены
• Если нужна более высокая защита (IP67), выбирайте другую модель - эта розетка не предназначена для погружения или сильного напора воды
