Розетка РДЕ-47 240В (под евро вилку с заземлением) EKF PROxima | mdse-47-pro

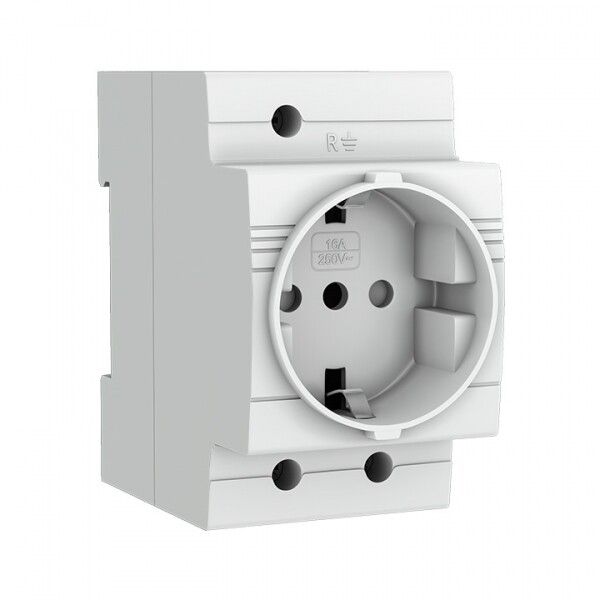

Розетка на DIN-рейку РДЕ-47 от EKF (артикул mdse-47-pro) — компактное устройство для подключения европейских вилок с заземлением в распределительных щитах. Подходит как для промышленного, так и для бытового использования, обеспечивает безопасное питание оборудования через стандартную Schuko-розетку на 16 А.

Назначение и область применения

Розетка РДЕ-47 предназначена для подключения переносного или стационарного оборудования, требующего питания 230 В переменного тока с заземлением. Устанавливается на DIN-рейку внутри электрощита и используется там, где нужен удобный доступ к сети — например, для тестирования, обслуживания или временного подключения устройств.

Подходит для:

• промышленных автоматизированных систем (станки, конвейеры, насосы)
• щитов управления с автоматическими выключателями и УЗО
• бытовых распределительных щитов (для подключения инструментов, зарядных устройств, освещения)
• обслуживания и диагностики оборудования без необходимости открывать корпус

Технические характеристики

• Напряжение: 230 В переменного тока (AC)
• Номинальный ток: 16 А
• Частота: 50 Гц
• Количество полюсов: 1P+N+PE (фаза, ноль, заземление)
• Количество розеток: одна
• Тип контакта: Schuko (Евро-вилка с заземлением)
• Защита от пыли и воды: IP20 (защита от прикосновений пальцами, но не от брызг)
• Максимальное сечение провода: 2,5 мм²
• Ширина по модулю: 2,5 модуля (45 мм)
• Глубина монтажа: 44 мм
• Материал корпуса: самозагасающий пластик (не поддерживает горение)
• Цвет: серый
• Климатическое исполнение: УХЛ3 (работает при температуре от −40°C до +40°C, умеренно влажный климат)
• Гарантия: 84 месяца (7 лет)
• Соответствие стандарту: ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003)

Совместимость и монтаж

Розетка РДЕ-47 монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Для установки достаточно защелкнуть её на рейку — никаких болтов или креплений не требуется.

Подключение проводов выполняется в клеммы с винтовым зажимом. Максимальное сечение кабеля — 2,5 мм². Превышение этого значения недопустимо — возможен перегрев и выход устройства из строя.

Розетка совместима со всеми устройствами серии PROxima от EKF: одинаковый форм-фактор, цвет и способ фиксации позволяют легко комбинировать её с автоматами, реле и индикаторами в одном щите.

Безопасность и стандарты

Розетка соответствует требованиям ГОСТ Р 50030.5.1-2005 и международному стандарту IEC 60947-5-1. Конструкция имеет двойную изоляцию и защитные шторки на входах — предотвращают случайное прикосновение к токоведущим частям даже при частично вставленной вилке.

Пластик корпуса не поддерживает горение — снижает риск распространения пламени при аварии. Каждая розетка прошла проверку на механическую прочность и термостойкость.

Преимущества

• Усиленная конструкция: шесть заклёпок обеспечивают повышенную жёсткость корпуса, исключая деформацию при многократном подключении вилок
• Литая лицевая панель: не имеет швов, что повышает долговечность и упрощает очистку
• Экономия места: всего 2,5 модуля — позволяет разместить больше устройств в ограниченном пространстве щита
• Унифицированная система: все элементы серии PROxima имеют одинаковые габариты и крепления — ускоряет сборку и замену
• Высокий уровень надёжности: гарантия 7 лет подтверждает качество материалов и сборки

Ограничения применения

• Не предназначен для открытой установки — степень защиты IP20 не защищает от влаги, пыли и внешних воздействий
• Не рекомендуется использовать в помещениях с высокой влажностью (бани, подвалы без вентиляции) без дополнительной защиты
• Максимальное сечение кабеля — 2,5 мм²; нельзя подключать провода большего диаметра
• Не рассчитана на постоянную работу при токе выше 16 А — превышение вызывает нагрев и отказ
• Не подходит для подключения мощных потребителей (электрокотлы, сплит-системы) — необходимо использовать отдельные силовые розетки вне щита

Примеры использования

• На промышленном участке: розетка РДЕ-47 смонтирована рядом с ПЛК — для подключения диагностического ноутбука или тестового оборудования
• В домашнем щите: служит для подключения пылесоса, перфоратора или зарядного устройства при ремонте
• В офисе: используется для подключения принтера или сервера, когда основная розетка занята
• В распределительном щите торгового центра: для подключения инструмента обслуживающего персонала

Практические советы

• При монтаже в щиток убедитесь, что свободного места хватит — глубина 44 мм требует минимум 50–60 мм внутреннего пространства
• Не используйте удлинители или тройники после этой розетки — она не предназначена для увеличения числа точек подключения
• Проверьте соответствие сечения кабеля перед подключением — 2,5 мм² соответствуют медному проводу с током до 25 А, но розетка ограничена 16 А
• При использовании в холодных условиях (например, на улице в герметичном щите) учтите, что UHL3 допускает работу до −40 °C, но не защищает от конденсата
• Для удобства обслуживания располагайте розетку на уровне глаз — легче вставлять и вынимать вилки
