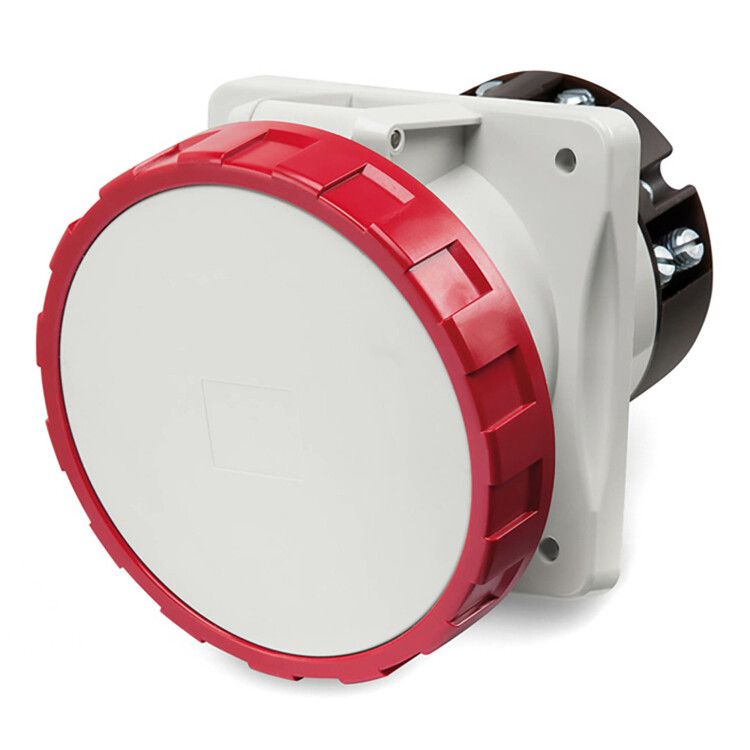

Розетка скрытой установки с наклоном IP67 63A 3p+E+N 400V | DIS4156367 DKC ДКС

Розетка скрытой установки с наклоном IP67 63A 3P+E+N 400V от бренда DKC (ДКС), артикул dis4156367, предназначена для надежного подключения промышленного оборудования с высокой мощностью в условиях повышенной запыленности и влажности.

Назначение и область применения

Эта розетка используется для стационарного подключения электрооборудования, требующего питания 400 В и тока до 63 А. Подходит для монтажа в щитах, на стенках станков, конвейерах, насосных станциях и других объектах промышленного назначения. Наклонное исполнение обеспечивает удобство подключения штекера даже в ограниченном пространстве. Устройство соответствует стандарту CEE и рассчитано на работу в сложных условиях - от цехов до внешних площадок.

Технические характеристики

• Номинальный ток: 63 А
• Номинальное напряжение: 400 В
• Частота: 50/60 Гц
• Количество полюсов: 5 (3 фазы + PE + N)
• Степень защиты: IP67 (полная герметичность от пыли и временного погружения в воду)
• Тип подключения: винтовые клеммы, допускают сечение провода 6–25 мм2
• Материал корпуса: ударопрочный пластик, устойчивый к УФ-излучению
• Габариты: 106×110 мм
• Ударопрочность: класс 5 (выдерживает механические нагрузки)
• Положение заземляющего контакта: 6 часов (по аналогии с часовым циферблатом)
• Цвет: красный

Совместимость и монтаж

Розетка совместима с штепсельными вилками стандарта CEE 63 A, 3P+E+N. Для монтажа требуется подготовить отверстие в панели по габаритным размерам 106×110 мм. Крепление осуществляется через фланец с помощью болтов или саморезов. Винтовые клеммы позволяют плотно зафиксировать провода сечением от 6 до 25 мм2 - важно соблюдать рекомендованную затяжку, чтобы избежать перегрева. Монтаж возможен как в вертикальной, так и в горизонтальной плоскости благодаря наклонному дизайну контактной группы.

Безопасность и стандарты

Розетка выполнена в соответствии с требованиями международного стандарта IEC 60309 для промышленных разъёмов. Имеет сертификацию на военное исполнение - значит, выдерживает экстремальные условия эксплуатации, включая вибрацию, температурные колебания и воздействие агрессивных сред. Цвет красный соответствует нормам безопасности для обозначения высокого напряжения (400 В). Устройство не содержит свинца и соответствует RoHS.

Преимущества

• Высокая степень защиты IP67 позволяет использовать розетку в сырых, пыльных и открытых помещениях без дополнительных кожухов
• Наклонное расположение контактов снижает усилие при вставке/извлечении вилки, особенно в труднодоступных местах
• Устойчивость к УФ-излучению предотвращает выгорание и хрупкость корпуса при длительном воздействии солнечного света
• Военное исполнение гарантирует долговечность в условиях постоянных нагрузок и вибраций
• Красный цвет визуально сигнализирует о высоком напряжении, снижая риск случайного доступа

Ограничения применения

• Не предназначен для частого подключения/отключения - не рассчитана на операционное использование, как бытовые розетки
• Не следует применять в средах с постоянным погружением в жидкость - IP67 допускает лишь временное погружение
• Подключение проводов сечением менее 6 мм2 или более 25 мм2 недопустимо - это вызывает перегрев или плохой контакт
• Не используйте с оборудованием, работающим выше 400 В или с током более 63 А - превышение параметров ведёт к выходу из строя

Примеры использования

• Подключение сварочных аппаратов на заводе
• Точка питания насосов в канализационных станциях
• Разъём для мобильных компрессоров на стройплощадке
• Электропитание конвейерных линий в пищевой промышленности
• Аварийные системы освещения в тоннелях и подземных сооружениях

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - оптимально 10–16 мм2 для 63 А
• Обязательно используйте термоусадочные трубки или кабельные вводы для герметизации входа провода
• При установке в металлический щит - заземлите корпус розетки отдельным проводом, даже если он уже подключен через клемму
• Для обслуживания отключите питание и закройте место работы - розетка работает под напряжением 400 В
• При замене - выбирайте оригинальные вилки DKC серии Quadro, чтобы гарантировать точное совпадение контактов и механическую совместимость
