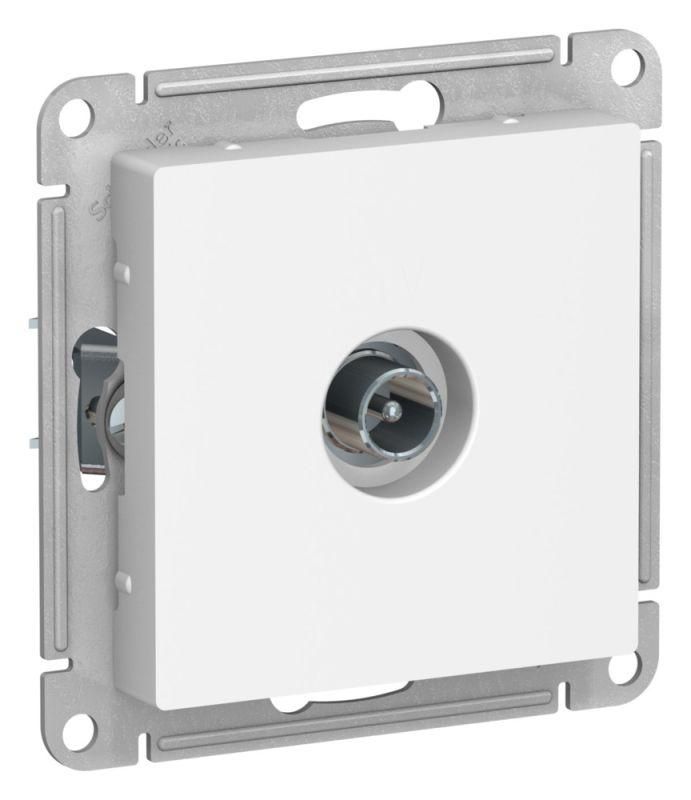

Розетка телевизионная проходная TV AtlasDesign 4дБ механизм лотос SE ATN001392 APC

Розетка телевизионная проходная 4 децибел, механизм лотос, SE - это компактный элемент телевизионной сети, предназначенный для подключения телевизора и передачи сигнала дальше по цепи без значительного ослабления. Бренд Systeme Electric (SE) и артикул atn001392 указывают на принадлежность к надёжной серии AtlasDesign, подходящей для скрытой проводки в жилых и офисных помещениях.

Назначение и область применения

Розетка телевизионная проходная 4 децибел, механизм лотос, SE используется для подключения телевизора, приставки или другого устройства к коаксиальной антенной сети. Её проходная конструкция позволяет сигналу проходить через устройство дальше - например, к следующей розетке в цепи. Подходит для установки в начале или в середине линии разводки, где важно сохранить уровень сигнала. Применяется в квартирах, домах, отелях, офисах - там, где требуется организовать несколько точек подключения ТВ-сигнала.

Технические характеристики

• Тип: проходная розетка TV с одним выходом
• Потери сигнала: 4 дБ при частоте 860 МГц - минимальные потери, что обеспечивает стабильную работу даже при длинных линиях
• Рабочий диапазон частот: 5–862 МГц - совместима с аналоговым, цифровым и спутниковым ТВ-сигналом
• Материал корпуса: ABS-пластик - прочный, устойчивый к царапинам и УФ-излучению
• Цвет: RAL 9003 (белый матовый)
• Степень защиты: IP20 - защищает от контакта с пальцами, но не от воды и пыли; подходит только для внутренней сухой среды
• Количество модулей: 1 - занимает минимум места в монтажной коробке
• Не содержит галогенов - безопаснее при возгорании, соответствует экологическим нормам
• Тип крепления: в распор + винты - надёжная фиксация в стандартной монтажной коробке

Совместимость и монтаж

Розетка телевизионная проходная 4 децибел, механизм лотос, SE совместима с любыми коаксиальными кабелями типа RG-6, RG-59 и аналогичными с разъёмом F-типа. Для монтажа требуется стандартная глубокая монтажная коробка (обычно 60–65 мм глубиной). Крепление осуществляется двумя способами: распорными лапками и винтами - это исключает люфт и повышает долговечность. Легко устанавливается в уже смонтированные рамочные системы серии AtlasDesign. Накладка плотно прилегает к стене, не требует дополнительной отделки.

Безопасность и стандарты

Розетка выполнена без галогенов, что снижает выделение токсичных веществ при перегреве. Соответствует требованиям безопасности для бытовых электромонтажных изделий. IP20 гарантирует защиту от случайного прикосновения к токоведущим частям, но не допускает использование во влажных зонах (ванная, бассейн, улица).

Преимущества

• Низкий уровень затухания (4 дБ) - сигнал остаётся сильным даже после нескольких последовательных подключений
• Усиленные монтажные лапки - предотвращают проворачивание и выпадение механизма из коробки
• ABS-пластик с высокой стойкостью к механическому воздействию - долго сохраняет внешний вид
• Совместимость с системой AtlasDesign - легко заменяется или комбинируется с другими элементами той же серии
• Экологически безопасный материал - не содержит галогенов, что важно для современных стандартов

Ограничения применения

Розетка телевизионная проходная 4 децибел, механизм лотос, SE не предназначена для открытой установки, уличного использования или помещений с повышенной влажностью. Не подходит для передачи сигнала Ethernet, USB или других типов связи - только для RF-сигнала по коаксиальному кабелю. Не рекомендуется использовать в сетях с более чем 5–6 последовательно включенными розетками - суммарные потери могут привести к ухудшению качества изображения.

Примеры использования

• Подключение телевизора в гостиной, когда сигнал идёт от антенного входа в квартире через одну розетку к другой
• Установка в спальне, чтобы подключить Smart-TV, сохранив возможность протянуть кабель дальше в детскую комнату
• Использование в отеле - одна розетка на этаже, от которой запитываются два номера
• Обновление старой проводки в многоквартирном доме - замена устаревших розеток на современные с минимальными потерями

Практические советы

• Перед монтажом проверьте целостность коаксиального кабеля - плохой контакт на участках до розетки увеличит потери выше 4 дБ
• Не используйте переходники и тройники между розетками - они добавят лишние потери
• При установке в деревянные или пластиковые коробки убедитесь, что винты не перетянуты - это может повредить пластиковую основу
• Если планируете много точек подключения - рассчитайте суммарные потери: каждая розетка даёт 4 дБ, а кабель - ещё 0,2–0,5 дБ на метр
• Артикул atn001392 можно сочетать с другими элементами серии AtlasDesign - одинаковая форма, цвет и система крепления позволяют собирать единый дизайн
