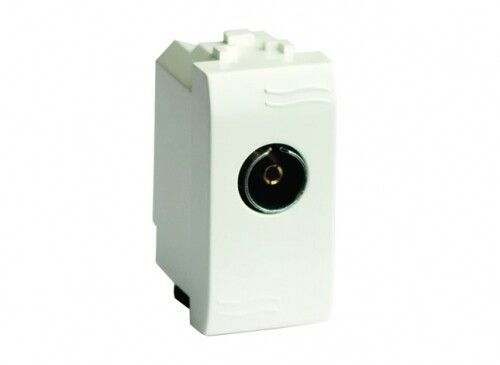

Розетка телевизионная проходная Brava 1000-2200 МГц IP20 DKC (ДКС) 76581B

Розетка телевизионная проходная без согласующего сопротивления белая 1 модуль от бренда DKC (ДКС), артикул 76581b, предназначена для передачи телевизионного сигнала между устройствами без потерь, обеспечивает надёжное подключение антенного кабеля в жилых и офисных помещениях.

Назначение и область применения

Эта розетка используется для подключения телевизионного кабеля в системах спутникового, кабельного и наземного вещания. Проходной тип позволяет сигналу проходить через неё дальше - например, от входного кабеля к одному телевизору, а затем к другому. Подходит для установки в квартирах, домах, гостиницах, где требуется распределение сигнала без активных элементов. Также поддерживает дистанционное питание оборудования, например, усилителей или кабельных модемов.

Технические характеристики

• Тип розетки: проходная (без согласующего сопротивления)
• Тип разъёма: TV (F-разъём)
• Количество модулей: 1
• Количество выходов: 1
• Частотный диапазон: 40–2200 МГц (охватывает все современные телевизионные и цифровые каналы)
• Потери сигнала: 0,1–1 дБ (минимальные, что гарантирует качественную передачу сигнала)
• Материал корпуса: пластик
• Цвет: белый, глянцевая поверхность
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, не предназначена для влажных помещений)
• Климатическое исполнение: УХЛ3 (работает при температуре от −25C до +40C, подходит для большинства регионов России)
• Способ монтажа: скрытый (устанавливается в подрозетник)
• Тип крепления: винтовой зажим провода
• Комплектация: механизм с декоративной накладкой
• Декоративное оформление: выполнено по эскизу, совместимо с другими изделиями серии Brava

Совместимость и монтаж

Розетка совместима со всеми стандартными коаксиальными кабелями типа RG-6, RG-59 и аналогичными. Для монтажа требуется стандартный подрозетник глубиной 40–45 мм. Кабель зачищается на 10–12 мм, центральная жила вставляется в контакт, экран фиксируется винтом. Установка выполняется после окончания штукатурных работ. Розетка не требует подключения к сети 220 В - работает исключительно с RF-сигналом. Совместима с кабельными модемами и оборудованием, использующим дистанционное питание (например, усилители с PoE).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормам безопасности для внутренней электромонтажной аппаратуры. IP20 обеспечивает безопасную работу в сухих помещениях. Отсутствие согласующего сопротивления делает её подходящей только для проходных участков сети - не применяйте её на конце линии, чтобы избежать отражений сигнала.

Преимущества

• Минимальные потери сигнала - до 1 дБ, что сохраняет качество изображения даже при длинных трассах
• Поддержка дистанционного питания - можно использовать с усилителями и активным оборудованием без отдельного блока питания рядом
• Совместимость с кабельными модемами - удобно для организаций интернет-доступа через TV-кабель
• Единый дизайн серии Brava - легко сочетается с другими розетками и выключателями того же семейства
• Простой винтовой зажим - не требует специальных инструментов для подключения

Ограничения применения

• Не подходит для завершения телевизионной линии - без согласующего сопротивления вызывает отражения сигнала, снижающие качество изображения
• IP20 не допускает использование во влажных помещениях (ванная, баня, улица)
• Не предназначен для работы с высокочастотными сетями выше 2200 МГц (например, некоторые спутниковые системы Ku-band)
• Требуется точное соблюдение посадочного размера подрозетника - несовпадение может повредить накладку

Примеры использования

• Подключение телевизора в комнате, когда кабель идёт от этажного щита и продолжается к соседнему номеру
• Интеграция в систему «умного дома» с использованием кабельного модема, работающего через TV-порт
• Обустройство многоквартирного дома с распределением сигнала от одного входа к нескольким розеткам
• Установка в офисах для подключения IPTV-приставок и цифровых терминалов

Практические советы

• Выбирайте эту модель только тогда, когда нужен проходной сигнал - если розетка последняя в цепи, замените её на модель с согласующим сопротивлением 75 Ом
• Перед монтажом проверьте целостность кабеля: перегибы и плохие контакты дают больше потерь, чем сама розетка
• Затягивайте винты осторожно - перетяжка может повредить контакт внутри
• Для систем с дистанционным питанием убедитесь, что источник питания находится на правильном конце линии - обычно у усилителя или головного устройства
• Если планируете масштабную установку - выбирайте всю серию Brava: одинаковый стиль, цвет и механика упрощают обслуживание
