Розетка телевизионная TV/SAT Inspiria с топологией "звезда" механизм сл. кость IEK 673881 Legrand

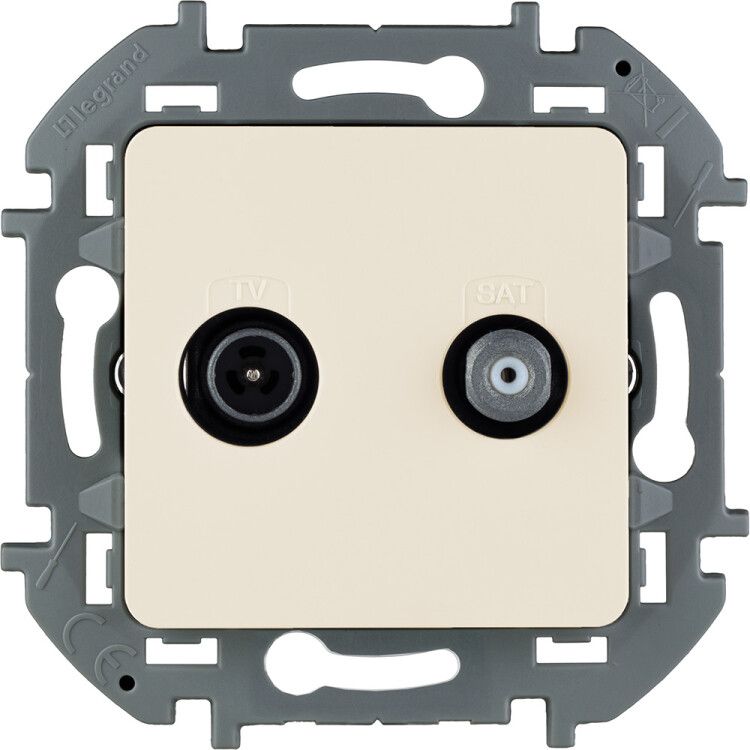

Розетка телевизионная TV/SAT звезда слоновая кость без рамки от Legrand (серии INSPIRIA, артикул 673881) предназначена для внутреннего монтажа в жилых и офисных помещениях, где требуется надёжное подключение телевизора к эфирному и спутниковому сигналу по схеме «звезда». Эта модель обеспечивает разделение двух типов сигналов, поддержку обратного питания для активных антенн и высокую защиту от помех.

Назначение и область применения

Розетка TV/SAT звезда используется для подключения одного телевизора к двум источникам сигнала: эфирному (антенне) и спутниковому (LNB). Она применяется в системах, где каждый телевизор получает сигнал напрямую от центрального узла - так называемой схеме «звезда». Это исключает потери качества при использовании делителей и позволяет сохранить чёткость изображения даже при длинных кабельных трассах. Подходит для установки в квартирах, домах, отелях, медицинских учреждениях и других объектах, где важна стабильность телевизионного сигнала.

Технические характеристики

• Тип соединителя: TV-SAT (коаксиальный F-разъём)
• Частотный диапазон: 4–2400 МГц (обеспечивает работу с современными DVB-T2, DVB-S2 и аналоговыми каналами)
• Потери сигнала: 1,5 дБ (на частоте до 862 МГц); 2 дБ (на частоте выше 862 МГц)
• Выходы: 2 - один для эфирного сигнала, второй для спутникового
• Обратное питание (POWER PASS): поддержка до 500 мА - позволяет питать активные антенны через тот же коаксиальный кабель
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от воды и пыли
• Материал корпуса: термопласт, без галогенов - безопасен при возгорании
• Экранирование: класс A - снижает влияние внешних электромагнитных помех
• Цвет: бежевый (слоновая кость), глянцевая отделка
• Количество модулей: 1
• Крепление: в распор + на шурупы
• Суппорт: есть - обеспечивает плотное прилегание к стене и упрощает выравнивание

Совместимость и монтаж

Розетка совместима с любыми коаксиальными кабелями типа RG-6, RG-59, S-50, S-75. Для подключения используется безвинтовой коннектор - достаточно вставить кабель до щелчка, что экономит время и исключает перетяжку. Монтаж выполняется внутри стены (скрытый способ) с предварительно установленной подрозетником. Крепление происходит как за счёт распорных лапок, так и с помощью винтов - это повышает устойчивость в старых или мягких стенах. Накладка фиксируется на механизм без инструментов, её можно заменить при необходимости. Обратите внимание: розетка рассчитана на одиночный вход (от сумматора), поэтому перед ней необходимо использовать комбинирующий элемент (сумматор) для объединения эфирного и спутникового сигналов.

Безопасность и стандарты

Розетка соответствует требованиям безопасности для бытового электрооборудования. Материал корпуса - безгалогенный термопласт, что снижает выделение токсичных веществ при нагреве. Экранирование класса A соответствует нормам EN 50083, обеспечивающим минимальное влияние внешних помех. Степень защиты IP20 указывает, что устройство не предназначено для влажных помещений (ванной, кухни с повышенной влажностью) или на улице.

Преимущества

• Поддержка POWER PASS до 500 мА - не требует отдельного блока питания для активной антенны
• Разделение сигналов на два выхода - не нужен дополнительный сплиттер
• Безвинтовые коннекторы - быстрый и надёжный монтаж без риска повредить кабель
• Высокий уровень экранирования (Class A) - минимизация помех от Wi-Fi, мобильных базовых станций и другой аппаратуры
• Устойчивый к УФ-излучению пластик лицевой панели - не желтеет со временем
• Суппорт и точное крепление - розетка не болтается, выглядит аккуратно даже при небольшом люфте в стене

Ограничения применения

• Не подходит для открытого монтажа - только скрытый (в подрозетнике)
• Не имеет защиты от влаги (IP20) - нельзя устанавливать в ванных, банях, на кухнях рядом с мойкой
• Только один вход - требует наличия внешнего сумматора для объединения сигналов
• Максимальный ток обратного питания - 500 мА; не подходит для мощных LNB с потреблением более этого значения
• Не предназначен для многоканальных систем с несколькими спутниковыми источниками - только одна LNB на одну розетку

Примеры использования

• Установка в гостиной: к розетке подключен телевизор, который принимает сигнал от общей антенны на крыше и спутникового ресивера в чердачном помещении
• В детской комнате: подключение Smart-TV к обоим видам вещания без лишней проводки
• В отеле: каждая комната получает собственный сигнал по схеме «звезда» - качество картинки не зависит от количества подключённых телевизоров
• В медицинском центре: стационарные экраны для информирования пациентов работают стабильно благодаря высокому уровню экранирования

Практические советы

• Перед монтажом проверьте, чтобы сумматор (комбинатор) сигналов был установлен в распределительной коробке - он необходим для объединения эфирного и спутникового сигналов перед подачей на розетку
• При использовании активной антенны убедитесь, что её потребление не превышает 500 мА - иначе сигнал будет прерывистым
• Используйте качественные коаксиальные кабели с медным центральным проводником - это сохраняет уровень затухания ниже 1,5 дБ
• При закручивании винтов не переусердствуйте - они служат для дополнительной фиксации, основная нагрузка берёт на себя распорный механизм
• Если планируете менять цвет лицевой панели - выбирайте оригинальные накладки из серии INSPIRIA, они точно подходят по форме и контакту
