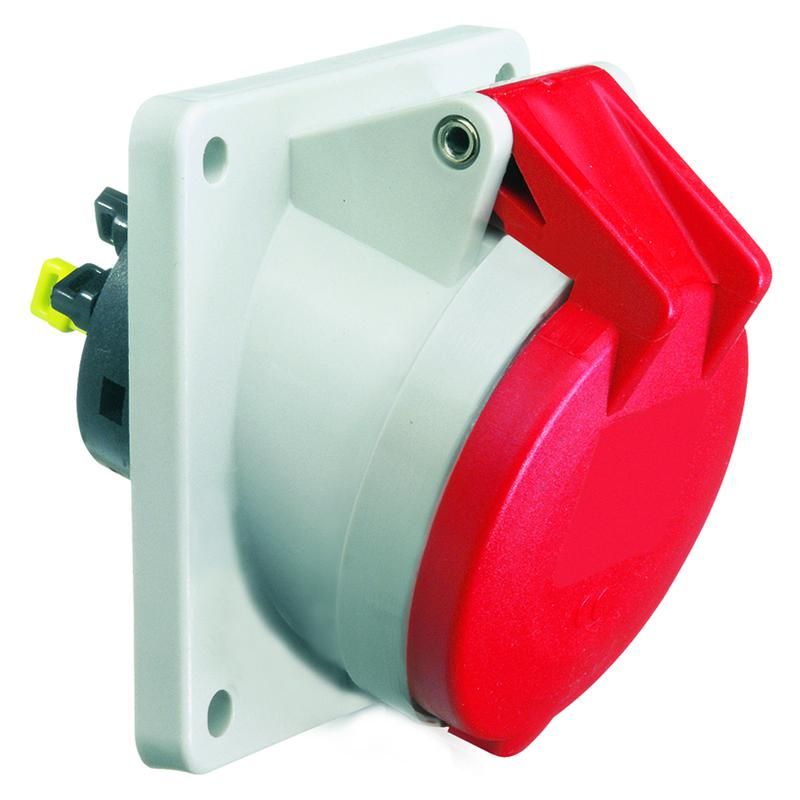

Розетка встраиваемая 32А 4р(3P+PE) 400В 6H IР44 85х85 12764 I 12764-Bals Bals

Встраиваемая розетка Bals 12764 - надёжное решение для подключения мощного оборудования до 32 А в условиях повышенной запылённости и влаги. Подходит для промышленных объектов, цехов и мест, где требуется устойчивый контакт при высоких нагрузках.

Назначение и область применения

Розетка Bals 12764 предназначена для постоянного подключения трёхфазного оборудования с заземлением. Четыре полюса (3P+PE) позволяют передавать три фазы и защитный проводник PE. Напряжение 400 В соответствует промышленным сетям. Защита IP44 обеспечивает безопасную работу в помещениях с возможностью попадания брызг воды и пыли - например, на производстве, в автомастерских, на конвейерах или в логистических комплексах.

Технические характеристики

• Номинальный ток: 32 А - выдерживает длительную нагрузку мощных устройств, таких как насосы, компрессоры, сварочные аппараты
• Номинальное напряжение: 400 В - совместима с трёхфазными сетями 380–400 В
• Количество полюсов: 4 (3 фазы + защитное заземление)
• Степень защиты: IP44 - защищает от твёрдых частиц больше 1 мм и брызг воды со всех направлений
• Тип подключения: безвинтовая клемма - быстрое и надёжное соединение без инструмента
• Материал корпуса: термостойкий пластик - устойчив к перегреву и механическим воздействиям
• Габариты: 85×85 мм - стандартный размер для встраивания в штукатурку или панели
• Расстояние между монтажными отверстиями: 70×70 мм - совместимо с большинством стандартных коробок
• Угол подключения: наклонный - удобная ориентация кабеля под углом, снижает риск изгиба
• Положение заземляющего контакта: 6 часов - вертикально вниз, что соответствует распространённым схемам подключения
• Цвет: красный - визуально отличается от других розеток, помогает быстро определить силовой контур

Совместимость и монтаж

Розетка Bals 12764 устанавливается в стандартную металлическую или пластиковую монтажную коробку глубиной не менее 50 мм. Монтажные отверстия расположены на расстоянии 70×70 мм - подходят для большинства коробок промышленного типа. Безвинтовые клеммы позволяют закрепить жилы сечением до 6 мм2 без инструментов: просто вставьте провод до щелчка. Убедитесь, что кабель имеет достаточную гибкость для наклонного входа - это предотвращает перегибы внутри корпуса. Для правильного подключения следите за цветовой маркировкой: L1, L2, L3, PE должны соответствовать схеме сети.

Безопасность и стандарты

Розетка Bals 12764 соответствует требованиям ГОСТ Р 51321.1 и IEC 60947-7-1 для коммутационных устройств в промышленных системах. Конструкция исключает случайное прикосновение к токоведущим частям благодаря защищённому дизайну и наклонному подключению. Красный цвет служит сигналом опасности - такая розетка не используется для бытовых целей. Применение вне допустимых условий (например, в среде с химически активными парами) недопустимо.

Преимущества

• Быстрый монтаж благодаря безвинтовым клеммам - экономия времени при установке
• Высокая степень защиты IP44 - работает там, где обычные розетки выходят из строя
• Чёткая маркировка положения заземления (6 часов) - минимизация ошибок при подключении
• Красный цвет корпуса - легко идентифицируется среди других розеток, повышает безопасность обслуживания
• Прочная конструкция из термостойкого пластика - долгий срок службы даже при частых циклах включения

Ограничения применения

• Не предназначен для открытой установки на улице - IP44 не защищает от прямого потока воды или длительного воздействия осадков
• Не рекомендуется использовать в средах с агрессивными химическими веществами (кислоты, растворители)
• Подключение кабелей сечением более 6 мм2 невозможно - проверяйте соответствие сечения провода нагрузке
• Не применяется в взрывоопасных зонах - отсутствует сертификат Ex
• Запрещено использование в качестве временного удлинителя - предназначена только для стационарной установки

Примеры использования

• Подключение трёхфазного станка с ЧПУ в механическом цеху
• Электроснабжение воздушного компрессора на автосервисе
• Розетка для питания насосной группы в канализационном узле
• Фиксированное место зарядки промышленного электроинструмента
• Обвязка конвейерной линии с несколькими двигателями

Практические советы

• Перед установкой обязательно отключите питание и проверьте отсутствие напряжения тестером
• Используйте кабель с медными жилами - алюминий несовместим с безвинтовыми клеммами этого типа
• При монтаже в стену оставьте свободный участок кабеля длиной 15–20 см - это упрощает последующее обслуживание
• Проверьте плотность посадки розетки в коробке - люфт увеличивает риск перегрева и искрения
• При замене старой розетки сравните размеры монтажных отверстий - 70×70 мм не всегда совпадают с моделями других брендов
• Не используйте адаптеры или переходники - они нарушают защиту IP44 и снижают надёжность контакта
