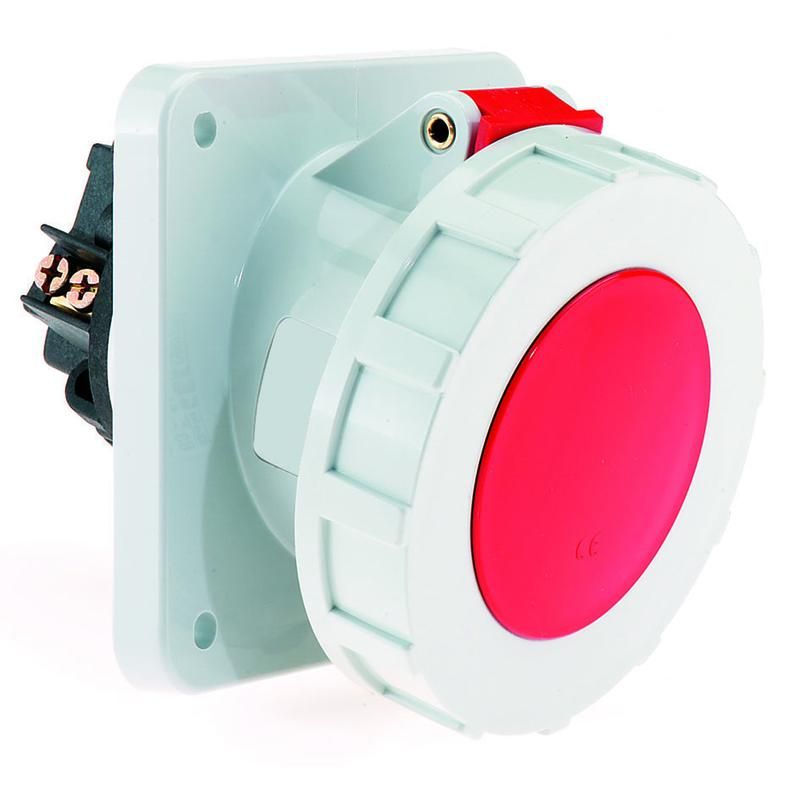

Розетка встраиваемая 63А 5p (3P+N+PE) IP67 400в фланец 114х114 129-Р с пилот-контактом I 129-Р-Bals Bals 129-P

Розетка встраиваемая 63А 5P (3P+N+PE) IP67 400В фланец 114х114 с пилот-контактом от BALS предназначена для надёжного подключения мощного оборудования в условиях повышенной запылённости и влажности. Артикулы 129-p и 129-р-bals обеспечивают совместимость со стандартными монтажными коробками и подходят для промышленных объектов.

Назначение и область применения

Эта розетка используется для подключения трёхфазного оборудования с заземлением - например, сварочных аппаратов, насосов, компрессоров, станков и конвейеров. Встраиваемый монтаж позволяет скрыть устройство в стене или корпусе, сохраняя эргономичный внешний вид. Пилот-контакт обеспечивает управление цепью сигнализации перед включением основного тока, что повышает безопасность при работе с высокой мощностью.

Технические характеристики

• Номинальный ток: 63 А
• Число полюсов: 5 (3 фазы + N + PE)
• Напряжение: до 400 В переменного тока
• Степень защиты: IP67 (полная защита от пыли и временное погружение в воду до 1 м на 30 минут)
• Фланец: 114×114 мм - размер для установки в стандартную нишу
• Наличие пилот-контакта: да - дополнительный контакт для управления сигналом или блокировкой

Совместимость и монтаж

Розетка устанавливается во встраиваемую монтажную коробку с внутренними габаритами, соответствующими фланцу 114×114 мм. Кабель подводится через заднюю часть устройства; жилы подключаются к клеммам с пометками L1/L2/L3/N/PE. Пилот-контакт требует отдельного провода для подключения к системе управления или индикации. Убедитесь, что глубина коробки достаточна для свободного прохода кабеля и плотного закрывания крышки. Для монтажа используйте болты M8, рекомендованные производителем.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60309-2 для промышленных штепсельных соединений. Высокий класс защиты IP67 гарантирует работу в агрессивных средах: на открытых площадках, в цехах с мойкой, на улице. Материалы корпуса устойчивы к механическим воздействиям и химическим веществам, характерным для промышленной среды.

Преимущества

• Пилот-контакт снижает риск случайного включения - можно использовать для предварительной проверки цепи или автоматической блокировки
• Металлический фланец обеспечивает прочное крепление и равномерное распределение нагрузки при затяжке
• Высокая степень защиты IP67 делает розетку пригодной для использования там, где обычные бытовые модели не выдерживают условий
• Универсальная 5-полюсная схема (3P+N+PE) поддерживает все современные трёхфазные системы с заземлением

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP67 допускает лишь кратковременное воздействие воды
• Не следует применять в средах с агрессивными химикатами (например, концентрированными кислотами или щелочами) без дополнительной защиты
• Пилот-контакт не рассчитан на коммутацию больших токов - он служит только для управления сигналом, не заменяет основной контакт
• Подключение к сети выше 400 В недопустимо - перегрузка вызовет выход из строя контактов

Примеры использования

• Промышленный цех: подключение сварочного аппарата с заземлением
• Логистический комплекс: питание конвейера с аварийной остановкой по сигналу пилот-контакта
• Автомойка: розетка на улице, защищённая от брызг и пыли
• Строительная площадка: временный доступ к трёхфазному оборудованию через встроенную точку питания

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстия в стене и размера фланца - 114×114 мм требуют точного подбора коробки
• При использовании пилот-контакта убедитесь, что ваша система управления принимает сигнал с низким током (обычно ≤ 1 А)
• Затягивайте клеммы усилием, указанным в инструкции - переусилие может повредить медные контакты
• Для обслуживания отключите питание и снимите крышку - не пытайтесь работать с розеткой под напряжением даже при наличии IP67
• Артикулы 129-p и 129-р-bals - это один и тот же продукт, различие только в обозначении партии; взаимозаменяемы
