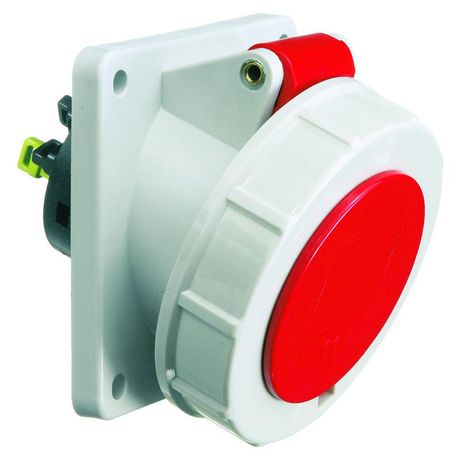

Розетка встраиваемая наклонная 16А 5р 400в 6h IP67 85х85 QC 12817 I 12817-Bals Bals

Розетка встраиваемая 16А 5P/5R 400В IP67 85x85 Quick Connect от Bals предназначена для надёжного подключения трёхфазного оборудования в условиях повышенной запылённости и влажности. Благодаря быстрому соединению и защите IP67, она идеально подходит для промышленных объектов, где важна скорость монтажа и долговечность.

Назначение и область применения

Эта розетка используется для подключения трёхфазных потребителей на напряжение до 400 В. Подходит для установки на станках, конвейерах, насосных станциях, сварочном оборудовании и других устройствах, работающих в сложных условиях. Встраивается в стеновые панели, шкафы или специальные ниши. Применяется там, где требуется частое подключение/отключение и высокая степень защиты от внешних воздействий.

Технические характеристики

• Максимальный ток: 16 А - выдерживает нагрузку типичных промышленных устройств;
• Напряжение: 400 В - рассчитана на трёхфазную сеть 380–400 В;
• Количество полюсов: 5P/5R - три фазы (L1, L2, L3), ноль (N) и заземление (PE);
• Степень защиты: IP67 - полностью герметичная, не пропускает пыль и выдерживает временное погружение в воду до 1 метра;
• Тип подключения: безвинтовая клемма - провода фиксируются механическим зажимом, не требует отвертки;
• Габариты: 85×85 мм - компактный формат для плотной укладки в шкафах;
• Материал корпуса: пластик - устойчив к химическим веществам и ударным нагрузкам;
• Оrientация подключения: наклонная - позволяет удобно заводить кабель под углом, снижает риск перегиба;
• Расстояние между монтажными отверстиями: 70×70 мм - совместимо с большинством стандартных рамок и коробок;
• Цвет: красный - визуальное отличие от однофазных розеток, повышает безопасность;
• Заземляющий контакт расположен в положении “6 часов” - соответствует промышленному стандарту для предсказуемой коммутации.

Совместимость и монтаж

Розетка встраиваемая 16А 5P/5R 400В IP67 85x85 Quick Connect устанавливается в стандартную прямоугольную нишу глубиной не менее 50 мм. Для монтажа используйте монтажную коробку с отверстиями 70×70 мм. Кабель с жилами до 4 мм2 можно подключить без подготовки - просто вставьте провод в клемму до щелчка. Убедитесь, что изоляция снята на 9–11 мм. Наклонный вход исключает резкий изгиб кабеля, продлевая срок службы. После подключения проверните фиксатор - он не позволит случайно выдернуть штекер.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60309-2 для промышленных соединений. Конструкция исключает доступ к токоведущим частям при установленной крышке. Цветовая маркировка и расположение заземления соответствуют нормам безопасности для трёхфазных систем. Работает при температуре от -25C до +55C.

Преимущества

• Быстрый монтаж благодаря безвинтовой клемме - экономит время при обслуживании;
• Высокая защита IP67 - работает даже в сыром цеху, на открытых площадках или после мойки;
• Удобная ориентация входа - снижает нагрузку на кабель и уменьшает вероятность обрыва;
• Чёткая цветовая исконфигурация - красный цвет сразу указывает на трёхфазное питание, снижает риск ошибки;
• Фиксированный заземляющий контакт в “6 часов” - обеспечивает единый порядок подключения во всех точках объекта.

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP67 допускает лишь временный контакт с водой;
• Не рекомендуется использовать в средах с агрессивными химическими парами (например, кислоты, растворители) - материал корпуса не устойчив ко всем видам химии;
• Подходит только для медных проводов сечением до 4 мм2 - алюминиевые или многожильные с большим диаметром не подходят;
• Не имеет механизма автоматического отключения - не заменяет УЗО или автоматический выключатель.

Примеры использования

• Промышленный станок с ЧПУ - подключение через розетку Bals 12817 для быстрой замены инструментов;
• Конвейерная лента на пищевом производстве - устойчивость к мойке водой под давлением;
• Сварочный аппарат на автосервисе - надёжное соединение при частом использовании;
• Осушитель воздуха в цеху - защита от пыли и влаги в условиях высокой влажности.

Практические советы

• Перед монтажом проверьте соответствие габаритов ниши - 85×85 мм требуют точной подготовки отверстия;
• Используйте кабель с жилами одинаковой длины - неравномерный вывод затрудняет правильное попадание в клеммы;
• После первого подключения проверьте плотность фиксации - легкое покачивание штекера говорит о плохом контакте;
• Для обслуживания отключите питание - хотя клеммы защищены, доступ к контактам возможен при снятой крышке;
• При заказе учтите артикулы 12817 и 12817-bals - они идентичны, различаются только партиями производства.
