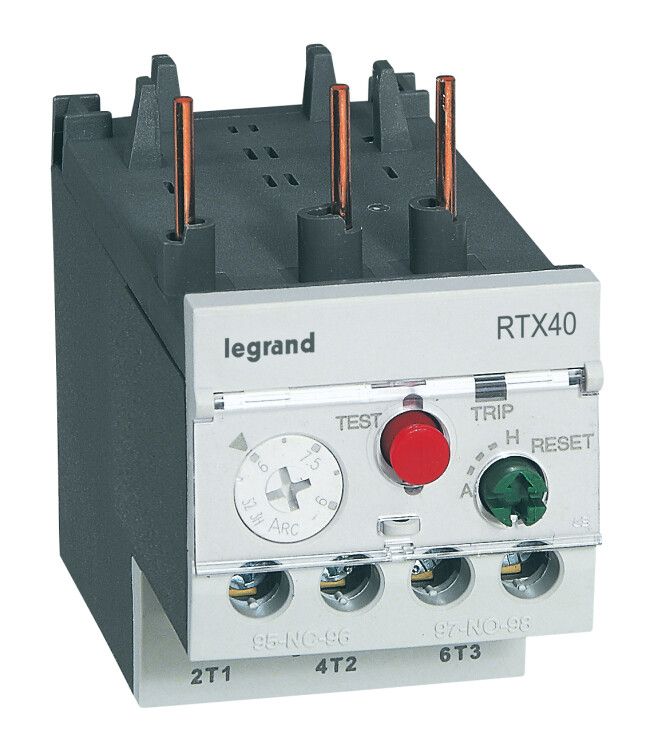

Реле тепловое RTX3 40 6...9A - 416650 Legrand

Тепловое реле RTX3 40 6-9A для CTX3 22, CTX3 40 - это защищающее электродвигатель устройство, совместимое с контактными аппаратами серии CTX3 от Legrand. Предназначено для автоматического отключения цепи при перегрузках, обеспечивая долгую работу оборудования в промышленных условиях.

Назначение и область применения

Тепловое реле RTX3 40 6-9A для CTX3 22, CTX3 40 используется для защиты трёхфазных электродвигателей от перегрева, вызванного длительным превышением допустимого тока. Подходит для установки в пускатели и распределительные щиты на объектах с высокими требованиями к надёжности: насосы, вентиляторы, конвейеры, компрессоры, станки с ЧПУ. Работает исключительно в паре с контактными аппаратами CTX3 22 и CTX3 40.

Технические характеристики

• Номинальный ток: 6–9 А - регулируемый диапазон срабатывания, позволяет точно адаптировать защиту под мощность двигателя;
• Количество полюсов: 3 - защита всех трёх фаз одновременно;
• Класс защиты: 10 - время срабатывания при 7,2-кратном токе составляет 4–10 секунд, что соответствует стандарту IEC 60947-4-1;
• Максимальное рабочее напряжение: 690 В - подходит для сетей до 690 В переменного тока;
• Количество переключающих контактов: 2 - один нормально замкнутый (NC) и один нормально открытый (NO) для сигнализации и управления;
• Тип подключения: винтовое - надёжное и проверенное соединение проводов;
• Способ монтажа: непосредственное крепление - устанавливается прямо на корпус контактора CTX3 без дополнительных кронштейнов.

Совместимость и монтаж

Тепловое реле RTX3 40 6-9A для CTX3 22, CTX3 40 совместимо только с контактными аппаратами серии CTX3 22 и CTX3 40. Монтаж выполняется путём защёлкивания на направляющие шины контактора - никаких инструментов не требуется. После установки необходимо выставить токовый порог в пределах 6–9 А с помощью поворотного регулятора на лицевой панели. Убедитесь, что контакты реле плотно прилегают к основанию контактора - плохой контакт снижает точность срабатывания.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60947-4-1 и имеет сертификаты безопасности, подтверждающие соответствие требованиям к электроизоляции, термической стабильности и отказоустойчивости. Класс защиты IP20 - доступ к токоведущим частям возможен только при снятой крышке.

Преимущества

• Высокая механическая износостойкость - рассчитано на более чем 1 млн операций;
• Компактная форма - экономит место в щите, особенно важно при плотной компоновке;
• Чёткий визуальный индикатор состояния - при срабатывании рычаг выступает, позволяя быстро определить причину отключения;
• Регулируемый ток срабатывания - можно настроить под конкретную нагрузку без замены устройства.

Ограничения применения

Не предназначено для работы в средах с постоянными вибрациями выше 1g, температурой ниже –25 C или выше +60 C. Не применяется в системах с частотным управлением - для таких случаев требуются специализированные реле. Нельзя использовать с другими сериями контакторов, кроме CTX3 22/40. Отсутствует функция защиты от обрыва фазы - для этого нужна версия с пометкой “с защитой от обрыва фаз”.

Примеры использования

• Защита асинхронного двигателя 4 кВт на конвейере с током 7,5 А;
• Автоматическое отключение насосной группы при заклинивании крыльчатки;
• Стандартная защита в пускателях для вентиляционных установок в промышленных помещениях.

Практические советы

• Перед установкой проверьте реальный рабочий ток двигателя - выбирайте реле так, чтобы он попадал в середину диапазона 6–9 А для лучшей точности;
• После срабатывания дождитесь остывания биметаллических пластин (обычно 1–3 минуты) перед повторным включением - принудительное сбросание может повредить механизм;
• При использовании в запылённых местах периодически очищайте поверхность реле от пыли - она может влиять на теплообмен;
• Затягивайте винтовые зажимы усилием 0,5–0,7 Нм - переусилие повредит контактные площадки.
