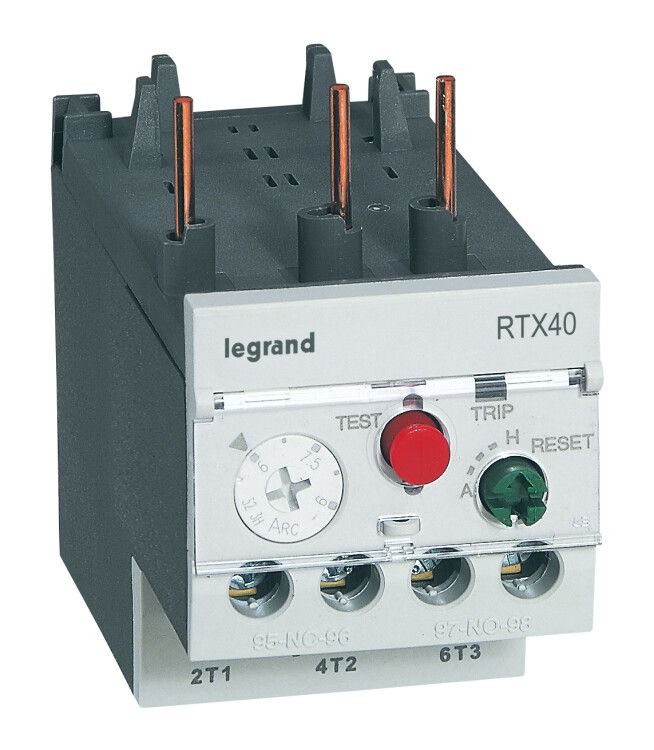

Реле тепловое RTX3 40 5...8A - 416649 Legrand

Тепловое реле RTX3 40 5-8A для CTX3 22, CTX3 40 - это компонент защиты электродвигателей от перегрузки и обрыва фазы, совместимый с контактными аппаратами серии CTX3. Разработано компанией Legrand для надежной работы в промышленных системах управления.

Назначение и область применения

Тепловое реле RTX3 40 5-8A для CTX3 22, CTX3 40 предназначено для автоматического отключения электродвигателя при длительном превышении допустимого тока. Защищает оборудование от перегрева, вызванного перегрузкой или несимметрией токов в фазах. Применяется в паре с контакторами CTX3 в цепях переменного тока до 690 В. Подходит для насосов, вентиляторов, конвейеров, компрессоров и другого оборудования с периодическими нагрузками.

Технические характеристики

• Номинальный ток регулировки: 5–8 А - позволяет настроить чувствительность под конкретную мощность двигателя;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Максимальное рабочее напряжение: 690 В - обеспечивает работу в высоковольтных сетях промышленного типа;
• Количество переключающих контактов: 2 - один нормально замкнутый (NC) для отключения цепи управления, один нормально открытый (NO) для сигнализации;
• Класс защиты: 10 - время срабатывания при 7,2-кратной перегрузке не более 10 секунд, что соответствует требованиям IEC 60947-4-1;
• Тип подключения: винтовое - надежное и проверенное соединение проводов без необходимости специальных инструментов;
• Способ монтажа: непосредственное крепление - устанавливается прямо на контакторы CTX3 без дополнительных держателей.

Совместимость и монтаж

Тепловое реле RTX3 40 5-8A для CTX3 22, CTX3 40 совместимо исключительно с контактными аппаратами серии CTX3 (в том числе CTX3 22 и CTX3 40). Монтируется путём плотного защёлкивания на направляющие шины контактора - никаких болтов или крепёжных элементов не требуется. Установка занимает менее минуты. Перед установкой убедитесь, что токовый диапазон реле (5–8 А) соответствует номинальному току двигателя. Не используйте с другими сериями контакторов - физическая и электрическая совместимость не гарантируется.

Безопасность и стандарты

Реле соответствует международному стандарту IEC 60947-4-1 и имеет класс защиты IP20. Обеспечивает безопасную работу в условиях промышленной среды с возможным наличием пыли и влаги, однако не предназначен для установки во взрывоопасных зонах или на открытом воздухе без корпуса.

Преимущества

• Высокая механическая износостойкость - выдерживает десятки тысяч операций включения/отключения;
• Компактная форма - экономит место в распределительных щитах;
• Стандартное исполнение - подходит для большинства типичных задач; есть версии с защитой от обрыва фазы, если требуются дополнительные функции;
• Интеграция с линейкой CTX3 - единая система, где все компоненты проходят совместную сертификацию.

Ограничения применения

• Не применяется для защиты двигателей с частотным преобразователем - тепловое реле не реагирует на гармонические искажения тока;
• Не рассчитано на постоянные перегрузки выше 120% номинала - длительная работа в таком режиме снижает срок службы;
• Не работает при температуре окружающей среды ниже –25 C и выше +60 C - необходима принудительная вентиляция или теплоизоляция в экстремальных условиях;
• Требует точной настройки тока - неверно установленный порог может привести к ложным срабатываниям или отказу защиты.

Примеры использования

• Электропривод конвейера на пищевом производстве - двигатель 4 кВт, ток около 7 А, используется с контактором CTX3 40 и реле RTX3 40 5-8A;
• Циркулярный станок с асинхронным двигателем 3 кВт - защита от заклинивания режущего инструмента;
• Вентиляционная установка в промышленном помещении - предотвращение перегрева при забитых фильтрах.

Практические советы

• Перед первым запуском всегда проверяйте настройку тока - поворачивайте регулятор до отметки, близкой к номинальному току двигателя (например, 7 А для двигателя 7,2 А);
• После срабатывания реле дождитесь полного остывания - немедленное повторное включение может привести к выходу из строя;
• Убедитесь, что провода подключены плотно - слабый винтовой контакт вызывает нагрев и ложные срабатывания;
• Если в вашей системе возможен обрыв одной из фаз - выбирайте модификацию с защитой от обрыва фазы, а не базовую версию RTX3 40 5-8A;
• Артикул 416649 - это именно модель для тока 5–8 А. Не путайте с другими диапазонами (например, 8–12 А), даже если они кажутся близкими.
