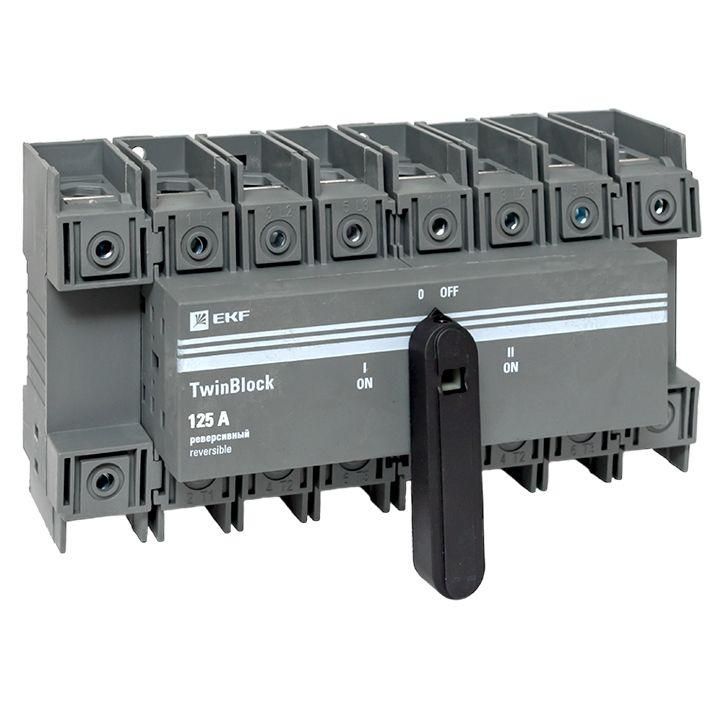

Рубильник 125A 4P реверсивный c рукояткой для прямой установки TwinBlock | tb-s-125-4p-rev EKF

Рубильник 4-полюсный 125 А реверсивный с рукояткой для прямой установки TwinBlock от EKF предназначен для безопасного отключения и переключения электрических цепей между двумя источниками питания. Артикул tb-s-125-4p-rev используется в распределительных щитах там, где требуется резервирование питания - например, на объектах с критичной нагрузкой.

Назначение и область применения

Рубильник 4-полюсный 125 А реверсивный с рукояткой для прямой установки TwinBlock применяется для коммутации трёхфазных сетей с нейтралью. Он позволяет полностью отключить питание и переключить нагрузку с основного источника на резервный - с физическим разрывом всех четырёх полюсов. Подходит для систем с требованием бесперебойного питания: насосные станции, системы вентиляции, автономные участки производства, ИБП-системы, объекты ЖКХ и медицинские учреждения.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (50–60 Гц)
• Номинальный ток: 125 А
• Количество полюсов: 4 (L1, L2, L3, N)
• Реверсивный переключатель: да (позиции I-0-II - основной, выключен, резервный)
• Условный ток короткого замыкания: 16,5 кА
• Кратковременно выдерживаемый ток: 2,5 кА (не более 1 сек)
• Тип присоединения: винтовые зажимы
• Тип рукоятки: поворотный рычаг с механической блокировкой
• Степень защиты: IP00 - без защиты от внешних воздействий
• Способ монтажа: DIN-рейка или монтажная плита
• Конструкция: встраиваемое устройство, не имеет собственных контактов - работает как разъединитель

Совместимость и монтаж

Рубильник TwinBlock совместим с DIN-рейкой типа TS35. Устанавливается в шкафы и распределительные щиты с достаточным свободным местом. Для монтажа необходимо обеспечить доступ к винтовым зажимам с обоих сторон - провода заходят сверху и снизу. Кабельные жилы должны иметь сечение 1,5–50 мм2. Напряжение на клеммах перед монтажом обязательно отключается. Рукоятка фиксируется в трёх положениях: “I” (основной источник), “0” (выключено), “II” (резервный источник). Механическая блокировка предотвращает одновременное включение двух источников.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Обеспечивает гальваническую изоляцию при размыкании цепи. Не предназначен для работы под нагрузкой при токах выше 125 А - перегрузка вызывает нагрев и повреждение контактов. Отключение под нагрузкой допускается только при токах, не превышающих номинал, включая пусковые токи двигателей. Работа с устройством возможна только после обучения и с использованием средств индивидуальной защиты.

Преимущества

• Чёткая визуальная индикация положения рукоятки (I-0-II) исключает ошибки при переключении
• Физический разрыв всех четырёх полюсов гарантирует полную изоляцию цепи
• Высокая коммутационная способность (16,5 кА) обеспечивает надёжность при КЗ
• Механическая блокировка предотвращает параллельное включение двух источников
• Совместимость с другими компонентами серии TwinBlock упрощает сборку щитов

Ограничения применения

• Не предназначен для автоматического управления - только ручное управление
• IP00 - не защищён от пыли, влаги, случайного прикосновения; требует установки внутри закрытого щита
• Недопустимо использовать как автоматический выключатель - не имеет тепловой или электромагнитной защиты
• Не рассчитан на частое включение/отключение под нагрузкой - рекомендовано не более 10 операций в час
• Не подходит для постоянного тока - только переменный ток 50–60 Гц

Примеры использования

• Переключение питания на резервный генератор в больнице при отключении основной сети
• Обеспечение бесперебойной работы конвейера при переходе с одной ЛЭП на другую
• Резервирование питания насосной станции в системе водоснабжения
• Использование в качестве ручного переключателя в щите управления технологической линией

Практические советы

• При выборе убедитесь, что посадочные размеры соответствуют вашему щиту - устройство занимает место на DIN-рейке, аналогично модульным автоматам
• Проверьте соответствие сечения кабелей: максимальное - 50 мм2, минимальное - 1,5 мм2
• После монтажа проверьте плотность затяжки винтов - слабый контакт вызывает перегрев
• Не используйте этот рубильник как замену автоматическому выключателю - он не защищает от перегрузок и КЗ
• Для удобства обслуживания рекомендуется установить рядом предупредительные знаки: “Опасность! Переключение только при отключённом питании!”
