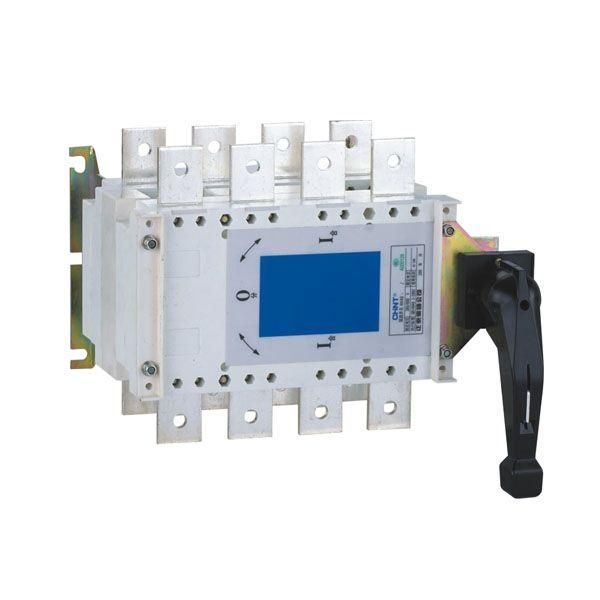

Рубильник перекидной NH40-1000/3CSW ,3P ,1000А, 3 положения I-0-II , Рукоятка выносная управления | 393395 CHINT

Рубильник перекидной 3-полюсный NH40-1000/3CSW 1000А с выносной рукояткой предназначен для безопасного отключения и переключения силовых цепей в распределительных системах. Этот рубильник NH40-1000/3CSW 1000А используется там, где требуется надежное механическое отключение с четкими позициями “включен”, “выключен” и “резерв”. Бренд CHINT обеспечивает соответствие промышленным стандартам, а артикул 393395 указывает на точную модификацию с 1000 А и тремя положениями.

Назначение и область применения

Рубильник NH40-1000/3CSW 1000А применяется как главный выключатель для ручного отключения и переключения между двумя источниками питания - основным и резервным. Подходит для установки в ВРУ, распределительные щиты, ящики управления и промышленные системы. Часто встречается в объектах с высокой потребляемой мощностью: цехах, насосных станциях, конвейерах, системах освещения крупных помещений.

Технические характеристики

• Номинальный ток: 1000 А - способен работать постоянно при такой нагрузке без перегрева.
• Номинальное напряжение: 400–690 В переменного тока, 440 В постоянного тока - подходит для большинства промышленных сетей.
• Количество полюсов: 3 - управление всеми фазами одновременно.
• Положения переключения: I-0-II - три четко зафиксированных состояния: “включен (I)”, “выключен (0)” и “включен (II)” - позволяет выбрать один из двух источников питания.
• Условный ток короткого замыкания: 50 кА - способен выдерживать аварийные токи без разрушения.
• Мощность при 400 В: 450 кВт - соответствует нагрузкам больших двигателей и нагревательных установок.
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм; не защищен от воды и пыли.
• Тип присоединения: болтовое - требует подвода кабелей через отверстия и затяжки на клеммах.
• Элемент управления: выносная поворотная рукоятка - удобна для удаленного управления, особенно в закрытых шкафах.
• Цвет рукоятки: черный - контрастный, легко заметен в условиях плохого освещения.

Совместимость и монтаж

Рубильник NH40-1000/3CSW 1000А устанавливается на DIN-рейку или плоскую поверхность внутри распределительного шкафа. Для монтажа необходим доступ к задней части устройства для подключения кабелей. Учитывайте габариты и свободное пространство вокруг - рукоятка требует радиального хода для поворота. Нельзя использовать в открытых помещениях без дополнительной защиты от влаги и пыли из-за IP20. Кабели должны иметь сечение, рассчитанное на 1000 А - обычно 2×185–240 мм2 медные. Соединения необходимо затягивать моментом, рекомендованным производителем - переусердствовать нельзя, чтобы не повредить клеммы.

Безопасность и стандарты

Рубильник NH40-1000/3CSW 1000А соответствует требованиям МЭК 60947-3 для выключателей-разъединителей. Обеспечивает видимый разрыв цепи - обязательное условие для безопасности при обслуживании. Как главный выключатель, он гарантирует полное отсутствие напряжения на оборудовании после перевода в положение “0”. Применяется в системах, где важна физическая изоляция цепи перед ремонтом.

Преимущества

• Трехпозиционное переключение - позволяет выбирать между двумя питанием без необходимости внешнего переключателя.
• Выносная рукоятка - обеспечивает безопасное управление издалека, снижает риск поражения током.
• Высокая коммутационная стойкость - 50 кА короткого замыкания делает его подходящим для сложных сетей с большим потенциалом аварии.
• Жесткая конструкция в корпусе - минимизирует вероятность деформации при вибрациях и механическом воздействии.

Ограничения применения

• Не допускается использование во влажных, пыльных или агрессивных средах - степень защиты IP20 не предохраняет от попадания жидкости или пыли.
• Не предназначен для частого включения/отключения - это не автоматический выключатель, а ручной разъединитель. Частые операции снизят срок службы контактной группы.
• Не имеет вспомогательных контактов - невозможно подключить сигнализацию или блокировки без внешних решений.
• Требует ручного действия - не подходит для автоматических систем управления.

Примеры использования

• Переключение между городской сетью и дизель-генератором в больнице или серверной.
• Главный отключающий аппарат в ВРУ промышленного цеха с несколькими линиями питания.
• Резервирование питания для конвейерной линии, где перебой недопустим.
• Отключение цепи перед плановым техобслуживанием оборудования на 400 В.

Практические советы

• Перед монтажом проверьте совпадение диаметра кабеля с размером клемм - не используйте слишком тонкий провод, даже если он “по току” подходит.
• Обязательно пометьте положения рукоятки: “Основное питание”, “Выключено”, “Резерв” - это исключит ошибки при работе.
• Проверяйте затяжку болтов каждые 6–12 месяцев - особенно в условиях вибраций.
• Не устанавливайте рядом с источниками тепла - температура выше +40C может снизить долговечность контактов.
• Для работы в условиях повышенной опасности (например, на производствах с взрывоопасными средами) требуется дополнительная защита в виде герметичного кожуха.
