Разъединитель ПЦ-2-250А-У3 | 113896 КЭАЗ

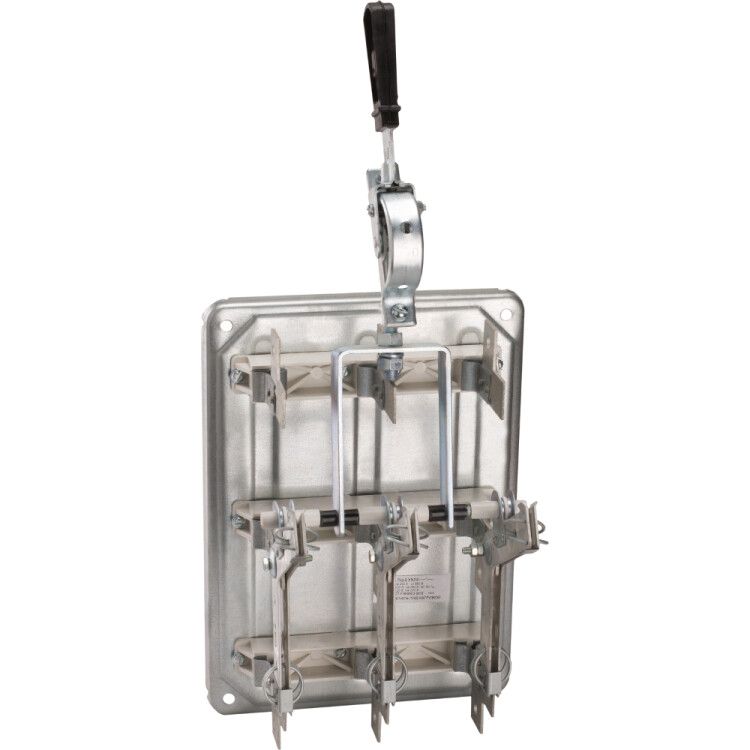

Переключатель ПЦ-2-250А-У3 - трёхполюсный выключатель-разъединитель нагрузки от КЭАЗ, предназначенный для безопасного отключения электрической цепи при обслуживании или аварийной ситуации. Применяется в распределительных щитах с постоянным током до 250 А и напряжением до 630 В. Артикул 113896 соответствует серии РП Рубильники.

Назначение и область применения

Переключатель ПЦ-2-250А-У3 используется для ручного отключения и включения электрической цепи под нагрузкой. Он не предназначен для частого переключения - его задача - обеспечить видимый разрыв цепи при ремонте, проверке или аварии. Подходит для установки в силовые щиты промышленных объектов: на входе в оборудование, перед двигателями, на участках с высокой нагрузкой. Часто применяется в системах с асинхронными двигателями, конвейерах, насосных станциях и других устройствах, требующих надёжного механического разъединения.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 250 А
• Номинальное напряжение изоляции: 630 В
• Номинальная коммутационная мощность (AC-3, 400 В): 100 кВт
• Условный ток короткого замыкания: 3 кА
• Частота: 50/60 Гц
• Степень защиты: IP00 - без защиты от пыли и воды, требуется установка в закрытом корпусе
• Максимальное сечение кабеля: 120 мм2
• Габаритные размеры: 290×264×364 мм
• Тип подключения: винтовые зажимы
• Тип рукоятки: рычажный механизм с центральной рукояткой
• Способ монтажа: на монтажную плату
• Фиксация: поддерживает фронтальный монтаж
• Цвет рукоятки: чёрный
• Количество вспомогательных контактов: 0
• Климатическое исполнение: У3 - для умеренного климата, в помещениях с контролируемой температурой и влажностью

Совместимость и монтаж

Переключатель ПЦ-2-250А-У3 монтируется на металлическую монтажную плиту или DIN-рейку через специальные крепления (не входят в комплект). Для правильной установки необходимо соблюдать посадочные размеры: габариты 290×264×364 мм. Винтовые зажимы рассчитаны на медные провода и шины сечением до 120 мм2. Нельзя использовать алюминиевые жилы - риск ослабления соединения и нагрева. Монтаж допускается только в защищённом корпусе, так как степень защиты IP00 исключает работу на открытом воздухе или в запылённых средах. Центральная рукоятка позволяет легко оперировать устройством одним движением, даже в условиях ограниченного доступа.

Безопасность и стандарты

Переключатель ПЦ-2-250А-У3 соответствует требованиям ГОСТ IEC 60947-3 и техническим условиям ТУ3424-063-05758109-2012. Обеспечивает видимый разрыв цепи - важное условие безопасности при работах по техобслуживанию. Конструкция гарантирует механическую блокировку положений «включено» и «выключено». Отключение происходит без дугогашения - поэтому нельзя применять для частого включения/отключения под нагрузкой. Коммутационная способность 3 кА позволяет выдерживать кратковременные токи КЗ, но не является автоматическим защитным устройством.

Преимущества

• Надёжная механическая конструкция - долгий срок службы при редком использовании
• Удобная центральная рукоятка - простое управление даже в тёмных или тесных местах
• Высокая коммутационная способность - подходит для мощных двигателей и тяжёлых нагрузок
• Совместимость с крупногабаритными шинами - до 120 мм2, что снижает потери и повышает термическую стойкость
• Известный производитель - КЭАЗ, сертифицированные решения для промышленного оборудования

Ограничения применения

• Не подходит для частого включения/отключения - не имеет дугогасительной камеры
• IP00 - обязательно использование внутри закрытого щита; не допускается установка вне помещений
• Нет вспомогательных контактов - невозможно подключить сигнализацию или блокировки
• Не работает с алюминиевыми проводниками - только медные жилы
• Не является автоматическим выключателем - не защищает от перегрузок и КЗ самостоятельно

Примеры использования

• Главный рубильник на входе в промышленный станок с двигателем 100 кВт
• Разъединитель перед частотным преобразователем для безопасного отключения питания
• Общий выключатель в распределительном щите цеха с несколькими линиями 400 В
• Ручной разъединитель в системе конвейеров для планового техобслуживания

Практические советы

• При монтаже используйте только медные шины или кабели сечением ≤120 мм2. Перетягивание винтов вызывает деформацию контактных поверхностей.
• Убедитесь, что корпус щита полностью закрывает устройство - IP00 не защищает ни от пыли, ни от влаги.
• Не используйте Perеключатель ПЦ-2-250А-У3 как основное средство управления - он служит только для отключения. Для частого включения применяйте контакторы.
• Проверьте соответствие номинала тока нагрузки - 250 А - реальному потреблению оборудования. Переход на более высокую мощность требует другого аппарата.
• При замене старого рубильника сверьте габариты: 290×264×364 мм - это важно для совмещения с существующим креплением.
