Контактор 115А 110В_АС АС3_ АС4 1НО+1НЗ КМ-102 | 21936DEK DEKraft APC

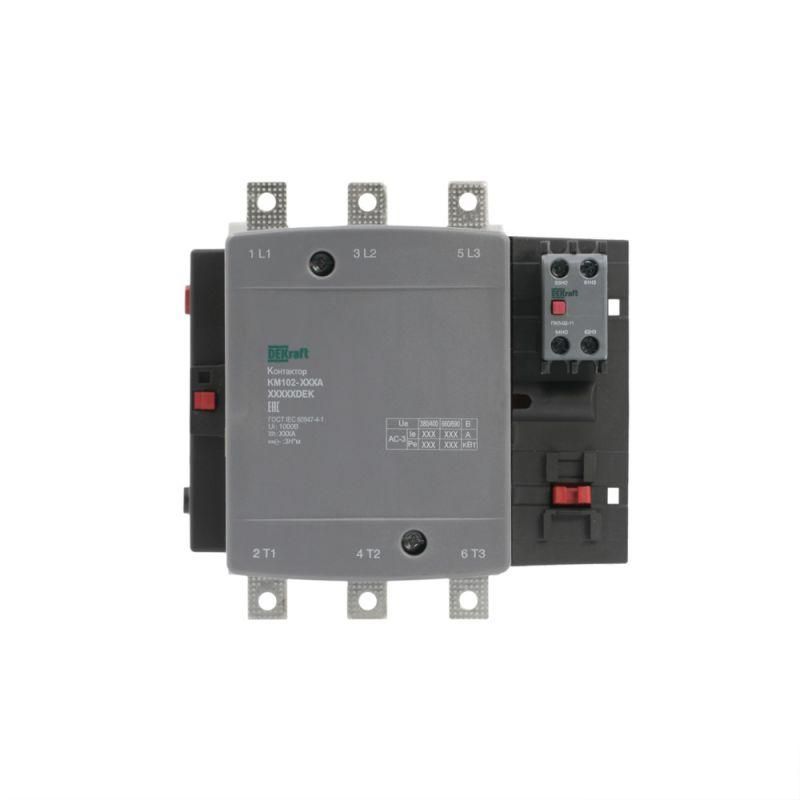

Контактор КМ-102 от DEKraft - устройство для удалённого включения и выключения нагрузки переменного тока, рассчитанное на работу с током до 115 А. Подходит для управления двигателями, светильниками и другим оборудованием в промышленных системах. Артикул 21936dek.

Назначение и область применения

Контактор КМ-102 используется для частого включения и отключения электрических цепей переменного тока. Он применяется в системах автоматизации для запуска и остановки асинхронных двигателей, коммутации осветительных сетей, нагревательных элементов и других нагрузок до 55 кВт. Устройство подходит для работы в распределительных щитах, на станках, конвейерах и в системах управления технологическим оборудованием.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток: 115 А (по классу AC3 и AC4)
• Напряжение катушки управления: 110 В переменного тока
• Количество главных контактов: 3 (трёхполюсный)
• Номинальная коммутируемая мощность: 55 кВт
• Количество дополнительных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип подключения силовых контактов: болтовое соединение
• Монтаж: на DIN-рейку или монтажную плату

Совместимость и монтаж

Контактор КМ-102 устанавливается на монтажную плату или DIN-рейку. Для подключения силовых проводов используются болтовые зажимы - требуется отвертка подходящего размера. Управляющая катушка работает от сети 110 В переменного тока, поэтому источник питания должен соответствовать этому значению. Дополнительные контакты (НО и НЗ) позволяют использовать контактор в цепях сигнализации, блокировок или самоблокировки. Не рекомендуется подключать к нему постоянный ток - он предназначен только для переменного.

Безопасность и стандарты

Контактор КМ-102 соответствует требованиям к безопасности для оборудования категории AC3/AC4. Конструкция обеспечивает защиту от случайного прикосновения к токоведущим частям. По заявлению производителя, наличие дополнительной защитной крышки предотвращает попадание пыли внутрь устройства, что повышает надёжность в условиях загрязнённой среды. Однако сертификация по ГОСТ или IEC в спецификации не указана - проверьте соответствие местным нормам перед применением в ответственных системах.

Преимущества

• Высокая коммутационная способность - 115 А позволяет управлять мощными нагрузками без перегрузки
• Удобная компоновка: три главных контакта и два вспомогательных дают гибкость в проектировании цепей управления
• Стабильная работа при напряжении 110 В - совместим с распространёнными промышленными системами управления
• Защитная крышка снижает риск замыканий и увеличивает срок службы в пыльных помещениях

Ограничения применения

• Не предназначен для постоянного тока - использование с DC вызывает быстрый износ контактов
• Работает только при температуре окружающей среды, указанной производителем (не уточнено - избегайте экстремальных условий)
• Подключение силовых проводов требует точного момента затяжки - недостаточно или слишком сильно затянутые болты могут вызвать нагрев и отказ
• Отсутствуют встроенные тепловые защиты - необходимо внешнее защитное оборудование при работе с двигателями

Примеры использования

• Управление трёхфазным асинхронным двигателем насоса на водопроводной станции
• Включение группы светодиодных светильников через систему автоматического освещения
• Коммутация печи сопротивления в термическом цикле производства
• Использование дополнительного контакта НЗ для блокировки стартера при аварии

Практические советы

• Проверяйте соответствие напряжения катушки (110 В AC) - неверное питание приведёт к невозможности включения или выходу из строя
• При монтаже используйте шайбы и фиксирующие элементы для болтов - вибрация оборудования может ослабить соединения
• Для длительной работы с высокими токами обеспечьте хорошую вентиляцию вокруг контактора - перегрев сокращает срок службы
• Если контактор установлен вне щита, обязательно используйте защитную крышку - она есть в комплекте, но её можно потерять при сборке
• Артикул 21936dek - единственный вариант этого исполнения в серии КМ-102 от DEKraft. Аналоги могут отличаться по размерам и расположению клемм.
