Контактор 115А 380В_АС АС3_ АС4 1НО+1НЗ КМ-102 | 21938DEK DEKraft APC

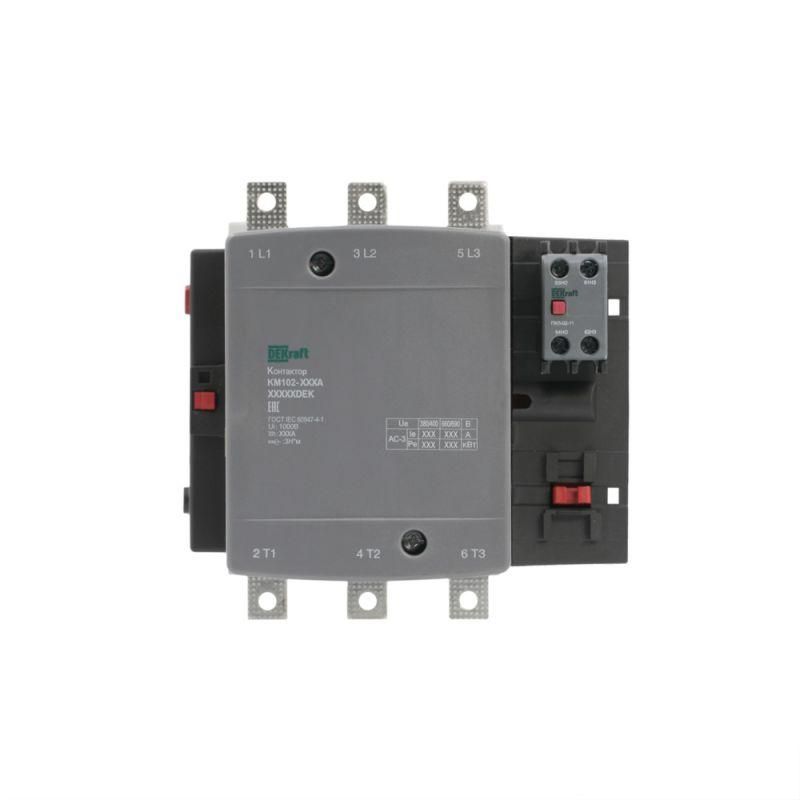

Контактор КМ-102 от DEKraft — устройство для дистанционного включения и отключения нагрузок до 115 А в цепях переменного тока 380–690 В. Подходит для управления двигателями, светильниками и другим оборудованием, требующим надёжной коммутации. Артикул 21938dek.

Назначение и область применения

Контактор КМ-102 используется для частого включения и выключения электрических нагрузок. Применяется в системах автоматизации: запуск и останов асинхронных двигателей, управление осветительными сетями, работа с нагревательными элементами и другими потребителями переменного тока. Устройство рассчитано на работу в промышленных условиях — на заводах, в цехах, на конвейерах и в распределительных щитах.

Технические характеристики

• Номинальный ток: 115 А (по классу AC3 — для асинхронных двигателей, AC4 — для частых пусков)
• Рабочее напряжение силовой цепи: до 690 В переменного тока
• Напряжение управления: 400 В переменного тока
• Число полюсов: 3 (3P)
• Дополнительные контакты: 1 нормально-открытый (НО) + 1 нормально-закрытый (НЗ)
• Способ монтажа: крепление на монтажную плату (din-рейка не предусмотрена)
• Степень защиты: IP65 (защита от пыли и струй воды — обеспечивается установленной крышкой)

Совместимость и монтаж

Контактор КМ-102 устанавливается на плоскую поверхность с помощью болтов или крепёжных отверстий в основании. Для работы требуется внешнее управление — катушка срабатывает при подаче 400 В переменного тока. Нельзя использовать с постоянным током. Дополнительные контакты (НО и НЗ) подходят для сигнализации состояния или блокировок в цепях управления. Монтажная плата должна быть жесткой, без вибраций, чтобы избежать самопроизвольного отключения.

Безопасность и стандарты

Контактор КМ-102 соответствует требованиям международных стандартов IEC 60947-4-1 для аппаратов низковольтного управления. Защитная крышка предотвращает случайное прикосновение к токоведущим частям и защищает механизм от пыли и влаги. Работает в температурном диапазоне от -25°C до +55°C. Не предназначен для взрывоопасных зон.

Преимущества

• Высокая механическая износостойкость — способен выдерживать десятки тысяч операций включения/выключения
• Устойчив к перегрузкам и кратковременным броскам тока при пуске двигателей
• Интегрированная защитная крышка снижает риск аварий и повышает безопасность обслуживания
• Простая замена — все компоненты доступны для сервисного ремонта

Ограничения применения

• Не работает с постоянным током — только переменный ток 400 В для управления
• Не подходит для монтажа на DIN-рейку — нужна плоская поверхность
• Максимальное рабочее напряжение — 690 В, нельзя применять в сетях выше этого значения
• Не рекомендован для открытых площадок без корпуса — даже с IP65 требуется дополнительная защита от прямого дождя и снега

Примеры использования

• Управление насосами и вентиляторами на водоканалах
• Автоматический пуск конвейеров на пищевых производствах
• Переключение групп освещения в складских помещениях
• Коммутирование печей и термических установок с высокими пусковыми токами

Практические советы

• Проверьте соответствие напряжения управления (400 В) вашей схеме — использование 220 В не вызовет срабатывания
• При монтаже соблюдайте минимальный зазор вокруг контактора — не менее 50 мм для теплоотвода
• Подключите дополнительные контакты (НО/НЗ) заранее — они удобны для индикации включения или блокировки других устройств
• При длительной работе при максимальной нагрузке контролируйте температуру корпуса — перегрев может снизить срок службы
• Артикул 21938dek — единственный вариант в серии КМ-102 с такими параметрами. Аналоги от других брендов имеют другие габариты и крепления.
