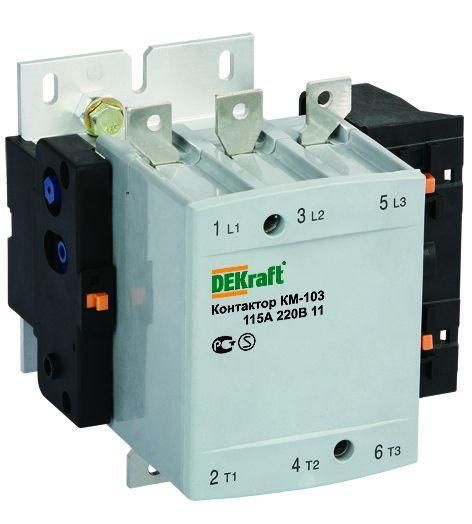

Контактор КМ-103 115А кат. 220В AC 1НО+1НЗ AC-3 DEKraft 22150DEK APC

Контактор КМ-103 115А катушка 220В AC 1НО+1НЗ AC-3 от DEKraft предназначен для частого включения и отключения трёхфазных электродвигателей мощностью до 55 кВт, а также других активных и индуктивных нагрузок в сетях переменного тока до 690 В. Модель снабжена одной нормально открытой и одной нормально закрытой вспомогательной контактной группой, что позволяет использовать её в системах автоматизации с базовой логикой управления.

Назначение и область применения

Контактор КМ-103 115А катушка 220В AC 1НО+1НЗ AC-3 используется для дистанционного управления трёхфазными асинхронными двигателями, нагревательными элементами, компрессорами, насосами и другими устройствами с высокими пусковыми токами. Подходит для работы в промышленных щитах, на конвейерах, в системах вентиляции и на станках. Применяется там, где требуется надёжная коммутация токов до 115 А по классу AC-3.

Технические характеристики

• Номинальный ток: 115 А (при AC-3 - для управления электродвигателями)
• Число силовых полюсов: 3
• Напряжение катушки управления: 220 В переменного тока (AC)
• Рассчитанная мощность двигателя: 55 кВт
• Количество вспомогательных контактов: 1 НО + 1 НЗ
• Тип управления: нереверсивный
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от пыли и воды
• Способ монтажа: на DIN-рейку или монтажную плату
• Подключение: винтовые зажимы для проводов
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Соответствие стандарту: ГОСТ 50030.5.1

Совместимость и монтаж

Контактор КМ-103 115А катушка 220В AC 1НО+1НЗ AC-3 устанавливается на стандартную DIN-рейку шириной 35 мм или крепится на монтажную плату через четыре фиксирующих отверстия. Для подключения входящих и выходящих проводов используются винтовые зажимы - рекомендуется затягивать их усилием 0,8–1,0 Нм, чтобы избежать перегрева. Обязательно проверьте соответствие сечения провода: для 115 А оптимально - медный провод сечением 25–35 мм2. Вспомогательные контакты уже встроены, расширить их количество можно только путём установки дополнительных модулей, которые продаются отдельно.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ 50030.5.1, который регламентирует безопасность и функциональность аппаратов управления электродвигателями. Степень защиты IP20 исключает доступ к токоведущим частям при случайном прикосновении, но не обеспечивает герметичность - поэтому не применяйте его во влажных, пыльных или наружных помещениях без дополнительной защиты в корпусе.

Преимущества

• Высокая механическая износостойкость - рассчитан на более чем 1 млн циклов включения/отключения
• Надёжная коммутация больших токов благодаря качественным контактным пластинам
• Удобный винтовой тип подключения - не требует специальных инструментов
• Встроенная пара контактов (1НО+1НЗ) позволяет реализовать простую схему самоблокировки или сигнализации состояния
• Совместим с большинством стандартных DIN-профилями и шкафами промышленного типа

Ограничения применения

• Не предназначен для работы в условиях прямого попадания воды, брызг или значительной запылённости - IP20 недостаточен для таких сред
• Не поддерживает реверсирование двигателя - для этого нужен двойной контактор или реверсивная приставка
• Не имеет встроенной тепловой защиты - необходимо применять внешние тепловые реле при управлении двигателями
• Катушка 220 В AC не совместима с постоянным током - использование на DC вызовет повреждение
• Не следует использовать в цепях с частотой ниже 45 Гц или выше 65 Гц - возможны отказы в работе

Примеры использования

• Управление насосом в системе водоснабжения (55 кВт, 380 В)
• Включение воздушного компрессора на заводе
• Коммутирование конвейерной ленты в пищевой промышленности
• Автоматический пуск вентилятора в HVAC-системе с сигналом от терморегулятора через вспомогательный контакт НЗ

Практические советы

• При монтаже на рейку убедитесь, что контактор плотно защёлкнут - слабый контакт может вызвать перегрев
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - особенно после первых 100 циклов включения
• Для долгой службы используйте контактор только с нагрузкой, не превышающей 80 % от номинала (до 92 А)
• Если вы используете вспомогательные контакты для контроля состояния - учтите, что они рассчитаны на малые токи (не более 5 А)
• При замене старого контактора - сверьте габариты и расположение крепёжных отверстий: модель КМ-103 от DEKraft имеет стандартные размеры, но отличается от аналогов некоторых других брендов
