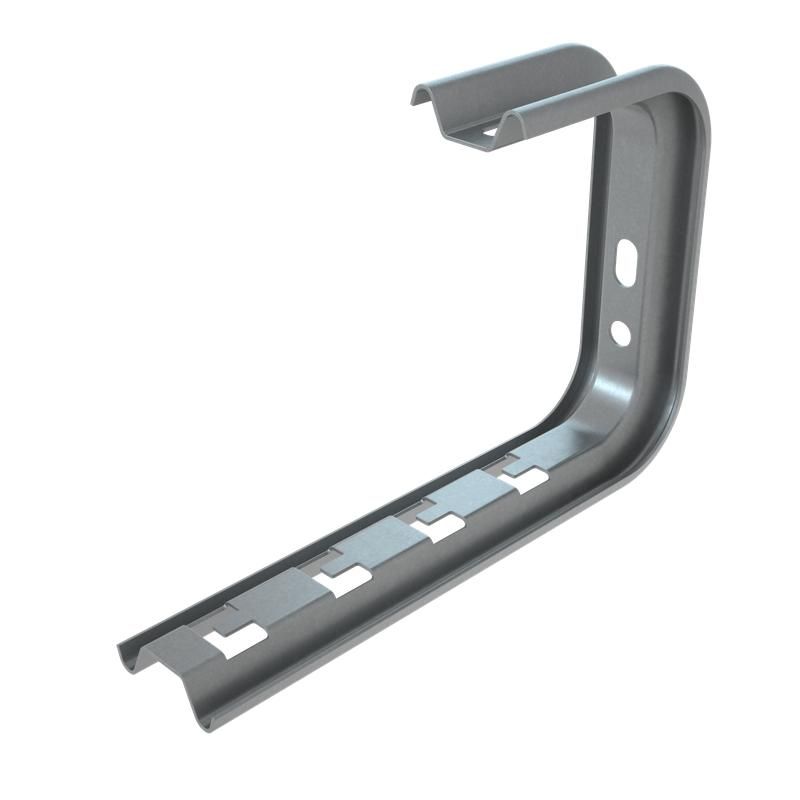

Подвес для лотка С-образ. безвинтовой 150мм SPVBV150 КМ LO14818 КМ-Профиль

С-образный подвес безвинтовой для лотка 150 мм от КМ-Профиля (артикулы lo14818, spvbv150) - это надёжный элемент крепления для проволочных кабельных лотков шириной до 150 мм. Конструкция обеспечивает быстрый монтаж без инструментов и подходит для внутренних систем прокладки кабелей в помещениях.

Назначение и область применения

С-образный подвес безвинтовой для лотка 150 мм предназначен для крепления проволочных лотков к потолку или вертикальной поверхности. Он используется в системах распределения силовых и слаботочных кабелей внутри зданий - например, в офисах, производственных цехах, серверных, телекоммуникационных шкафах и на объектах ЖКХ.

Элемент работает совместно с лотками, соответствующими ширине 150 мм и максимальной высоте канала 100 мм. Подходит для установки в условиях умеренного и холодного климата (климатические исполнения У1, УХЛ1, УХЛ3).

Технические характеристики

• Тип крепления: Безвинтовой - зажимное, пружинное соединение без необходимости использовать болты или гайки;
• Ширина канала: 150 мм - оптимальна для стандартных проволочных лотков этой категории;
• Максимальная высота канала: 100 мм - ограничение по совместимости с профилем лотка;
• Несущая способность: 0,4 Н - рассчитана на легкие нагрузки, подходит для кабелей малой массы и плотности укладки;
• Материал: Сталь оцинкованная по методу Сендзимира - обеспечивает равномерное, прочное антикоррозийное покрытие;
• Толщина материала: 1,5 мм - достаточна для жесткости при минимальном весе;
• Цвет: Светло-серый - соответствует цветовой гамме системы КМ-Профиля;
• Совместимость: Да - полностью совместим с проволочными лотками стандартных серий;
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допустимо применение в закрытых помещениях с контролируемой влажностью.

Совместимость и монтаж

С-образный подвес безвинтовой для лотка 150 мм крепится к несущей конструкции (потолок, балка, стена) через одну шпильку или анкер. Лоток вставляется в зажимную часть подвеса - он фиксируется за счёт пружинного механизма без инструментов. Для демонтажа достаточно слегка оттянуть лоток вниз, чтобы освободить зажим.

Не требует сверления, нарезки резьбы или дополнительных крепёжных деталей. Монтаж занимает несколько секунд на каждый элемент. Подходит для модульной сборки - можно чередовать с другими типами подвесов в рамках системы КМ-Профиля.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ 15150-69 по климатическим условиям эксплуатации. Оцинкование по методу Сендзимира соответствует нормам защиты от коррозии для металлических изделий в сухих и слабоагрессивных средах. Применение вне указанных условий (например, во влажных, химически активных или наружных зонах) не рекомендуется.

Преимущества

• Быстрая установка - не нужны гаечные ключи, отвертки или сверление;
• Высокая ремонтопригодность - лоток легко заменить или переставить без повреждения крепления;
• Равномерное покрытие - оцинковка Сендзимира устойчивее к механическому воздействию и окислению, чем обычное гальваническое покрытие;
• Совместимость с существующей системой - идеально сочетается с другими компонентами КМ-Профиля;
• Низкий вес - снижает нагрузку на несущую конструкцию.

Ограничения применения

• Несущая способность всего 0,4 Н - не подходит для массивных лотков, заполненных тяжёлыми кабелями или трубами;
• Не предназначена для открытых площадок, улиц, сырых помещений (бассейны, парилки, подвалы с постоянной влагой);
• Не совместима с лотками шириной более 150 мм или высотой выше 100 мм - возможен риск соскальзывания;
• Не рекомендуется для вибрационных зон (например, рядом с крупными насосами или компрессорами) - пружинный механизм может ослабнуть.

Примеры использования

• Фиксация лотков в серверной комнате для прокладки сетевых кабелей Cat6 и питаний;
• Обустройство кабельных трасс в административных корпусах - световые и сигнальные провода;
• Сборка временной кабельной сети на выставках или в учебных классах;
• Монтаж в производственных участках с небольшим количеством слаботочных устройств (датчики, терморегуляторы).

Практические советы

• Перед монтажом проверьте, что высота вашего лотка не превышает 100 мм - иначе он не зафиксируется должным образом;
• Используйте этот подвес только с проволочными лотками - он не предназначен для жёстких пластиковых или металлических каналов;
• При длинных трассах рекомендуется шаг крепления не более 1,5 метра - даже при малой нагрузке это сохраняет жёсткость всей системы;
• Если требуется повышенная прочность - комбинируйте с дополнительными винтовыми подвесами в точках ответвлений или перегрузок;
• Проверяйте целостность оцинковки после транспортировки - при наличии глубоких царапин место повреждения лучше обработать антикоррозийным составом.
