Подвес для лотка С-образ. безвинтовой 200мм SPVBV200 КМ LO14819 КМ-Профиль

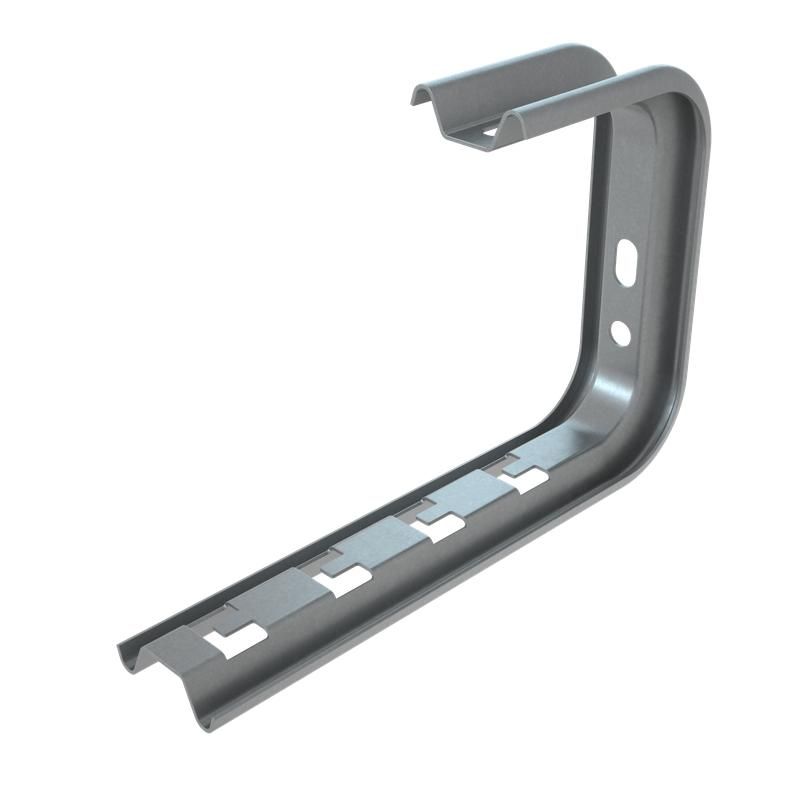

С-образный подвес безвинтовой для лотка 200 мм КМ-профиль - это надёжный элемент крепления для проволочных лотков, обеспечивающий быстрый и прочный монтаж без использования винтов. Продукт предназначен для внутренней прокладки кабельных трасс в помещениях с умеренным климатом и совместим с лотками шириной до 200 мм. Артикулы lo14819 и spvbv200 соответствуют одному изделию из линейки ТМ СИСТЕМА КМ®.

Назначение и область применения

С-образный подвес безвинтовой для лотка 200 мм КМ-профиль используется для крепления проволочных кабельных лотков к потолку или вертикальной поверхности. Он позволяет организовать подвесную кабельную трассу на одной шпильке, исключая необходимость сверления и закручивания винтов. Подходит для установки в офисах, производственных цехах, серверных, телекоммуникационных шкафах и других закрытых помещениях. Не рекомендуется для открытых площадок, улиц или зон с повышенной влажностью и химической агрессией.

Технические характеристики

• Тип крепления: Безвинтовой - фиксация осуществляется за счёт зажимного механизма;
• Ширина канала: 200 мм - совместим с лотками этой ширины;
• Максимальная высота канала: 100 мм - максимальная глубина лотка, который можно смонтировать;
• Несущая способность: 0.35 Н - допустимая нагрузка на один подвес; важно учитывать суммарную массу кабелей и лотка при расчёте шага крепления;
• Материал: Сталь оцинкованная - обеспечивает коррозионную стойкость;
• Толщина материала: 1.5 мм - достаточна для жесткости при минимальном весе;
• Защитное покрытие: Горячее цинкование по методу Сендзимира - равномерное, долговечное покрытие против ржавчины;
• Цвет: Светло-серый - не требует окраски после монтажа;
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - предназначено для работы в условиях сухих и умеренно влажных помещений согласно ГОСТ 15150-69;
• Тип подключения: Зажимное - лоток фиксируется механически без инструментов;
• Совместимость с проволочным лотком: Да - специально разработан для лотков системы КМ-профиль.

Совместимость и монтаж

С-образный подвес безвинтовой для лотка 200 мм КМ-профиль совместим со всеми проволочными лотками того же бренда и аналогичной ширины. Для монтажа требуется только одна шпилька M8–M10, которая проходит через отверстие в верхней части подвеса и крепится к перекрытию или стене. Лоток вставляется в нижнюю часть подвеса и фиксируется зажимом - никаких болтов, гаек или отверток не требуется. Монтаж занимает менее 1 минуты на точку крепления. Шаг установки зависит от нагрузки: при максимальной плотности кабелей рекомендуется не более 1 метра между подвесами.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1/УХЛ3. Цинковое покрытие соответствует нормам для защиты металла в условиях сухих и слабоагрессивных сред. Не содержит токсичных материалов, безопасно для эксплуатации в жилых и рабочих помещениях. Не применяется в взрывоопасных зонах или там, где возможен контакт с кислотами, щелочами или солями.

Преимущества

• Быстрая установка - отсутствие винтов снижает время монтажа на 50–70%
• Высокая ремонтопригодность - лоток легко снимается и заменяется без демонтажа всей трассы
• Равномерное цинковое покрытие - продлевает срок службы даже при небольших повреждениях покрытия
• Жёсткая конструкция - толщина 1.5 мм гарантирует устойчивость к деформации при нагрузках
• Совместимость с системой КМ-профиль - все компоненты линейки работают как единая система

Ограничения применения

• Не выдерживает динамические нагрузки - не подходит для участков с вибрацией оборудования
• Несущая способность всего 0.35 Н - нельзя использовать для массивных лотков с тяжёлыми кабелями без увеличения числа опор
• Только для внутреннего монтажа - не рассчитан на воздействие осадков, прямого солнца или температур ниже -25C
• Не совместим с пластиковыми или алюминиевыми лотками - только с проволочными лотками КМ-профиль
• Не рекомендуется для помещений с постоянной влажностью выше 80% или наличием конденсата

Примеры использования

• Фиксация лотка с силовыми кабелями в серверной комнате
• Прокладка кабелей управления в автоматизированном цехе
• Обустройство кабельной трассы в административном здании
• Монтаж сигнализационных и сетевых линий в офисных перегородках

Практические советы

• Перед монтажом проверьте, что высота вашего лотка не превышает 100 мм - иначе он не войдёт в зажим
• При использовании нескольких подвесов на одном уровне соблюдайте равномерный шаг - максимум 1 м, особенно при заполнении лотка на 70% и более
• Для длинных трасс используйте подвесы с регулируемой длиной шпильки - это компенсирует перепады уровня потолка
• Не затягивайте шпильку слишком сильно - достаточно плотного контакта с основанием, чтобы избежать деформации подвеса
• Проверяйте целостность цинкового покрытия перед установкой - при наличии крупных царапин лучше заменить деталь
• Артикулы lo14819 и spvbv200 - это одно и то же изделие. Оба номера используются в каталогах разных поставщиков.
