Подвес С-образный усиленный для лотка 300 мм | SPVU300 КМ-профиль LO5233

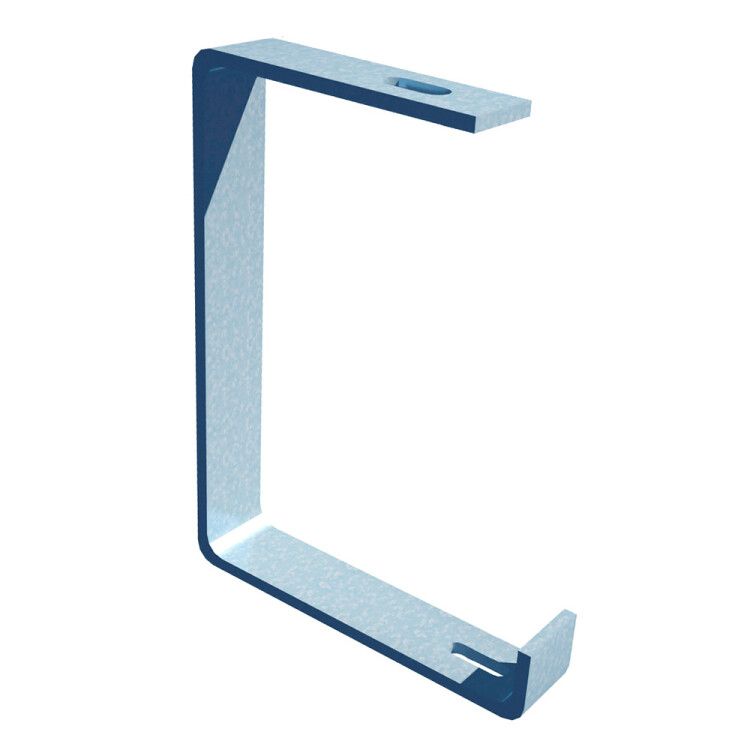

Подвес С-образный усиленный для лотка 300 мм КМ-профиль - это надёжный элемент крепления для кабельных лотков шириной до 300 мм, предназначенный для монтажа на потолок или стену. Изделие изготовлено из оцинкованной стали по методу Сендзимира, обеспечивает устойчивую фиксацию и совместимо со всеми лотками серии КМ-профиль.

Назначение и область применения

Подвес С-образный усиленный для лотка 300 мм КМ-профиль используется для подвесного монтажа металлических кабельных лотков. Он позволяет организовать одиночную точечную опору на одну шпильку, снижая нагрузку на сам лоток и равномерно распределяя вес кабелей. Применяется в системах прокладки силовых и слаботочных кабелей в помещениях: офисах, производственных зонах, серверных, трансформаторных подстанциях.

Технические характеристики

• Тип изделия: С-образный кронштейн
• Ширина канала: 300 мм - соответствует стандартным лоткам этой ширины
• Максимальная высота канала: 100 мм - подходит для лотков с бортами до этого значения
• Материал: сталь оцинкованная
• Покрытие: оцинковано по методу Сендзимира - обеспечивает равномерное, плотное и долговечное антикоррозийное покрытие
• Толщина материала: 1,5 мм - повышает жесткость и устойчивость к деформациям
• Несущая способность: 0,25 Н - допустимая вертикальная нагрузка на один подвес; важно учитывать при расчете количества точек крепления
• Тип крепления лотка: винтовой - фиксация через отверстия в бортах лотка болтами или саморезами
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - рассчитан на работу в закрытых помещениях с нормальным и умеренно влажным климатом, согласно ГОСТ 15150-69
• Цвет: светло-серый - соответствует цветовой гамме лотков КМ-профиль

Совместимость и монтаж

Подвес С-образный усиленный для лотка 300 мм КМ-профиль совместим со всеми лотками серии КМ-профиль и другими металлическими лотками аналогичной ширины и профиля. Для установки требуется:

• Закрепить шпильку M8–M10 к потолку или стене с помощью анкеров или химических дюбелей
• Надеть подвес на шпильку и зафиксировать гайкой
• Разместить лоток на кромках подвеса и закрепить его винтами через отверстия в бортах лотка

Не рекомендуется использовать подвес для горизонтальных перекрытий или в качестве основного несущего элемента при больших массах - необходимо соблюдать расчетную нагрузку и количество точек крепления.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1/УХЛ3. Метод оцинковки Сендзимира соответствует DIN EN ISO 1461. Отсутствие открытых острых кромок снижает риск повреждения изоляции кабелей при монтаже.

Преимущества

• Высокая прочность благодаря толщине материала 1,5 мм и С-образной форме
• Защита от коррозии за счёт цинкового покрытия по методу Сендзимира - срок службы увеличен
• Простота сборки: не требует сварки, все крепления - механические
• Совместимость с лотками других производителей, если они имеют аналогичные габариты
• Экономия времени при монтаже - подвесы можно заранее подготовить и комплектовать

Ограничения применения

• Несущая способность всего 0,25 Н - недостаточна для массивных лотков с большим заполнением кабелями; требуется много точек крепления
• Не предназначен для наружной установки, в условиях повышенной влажности, агрессивных паров или химически активных сред
• Не подходит для лотков шириной более 300 мм или с высотой борта больше 100 мм
• Не является заменой для двойных или многоточечных подвесов при длинных пролётах

Примеры использования

• Фиксация лотка 300×100 мм в серверной комнате с прокладкой сетевых кабелей
• Подвес лотка в цеху на заводе для прокладки проводов управления станками
• Монтаж кабельной трассы в административном здании вдоль потолка
• Обустройство системы питания освещения в складских помещениях

Практические советы

• При использовании подвеса С-образный усиленный для лотка 300 мм КМ-профиль учитывайте шаг крепления: для лотков с большой массой кабелей интервал между подвесами должен быть не более 1,5 метра
• Перед монтажом проверьте соответствие внутренней ширины лотка и выступающих кромок подвеса - возможны небольшие отклонения у разных партий
• Для удобства сборки используйте шпильки с резьбой M8 и гайки с шайбами - так легче регулировать уровень лотка
• Не применяйте этот подвес в сочетании с пластиковыми или алюминиевыми лотками - он спроектирован исключительно для стальных лотков КМ-профиль
• Артикулы spvu300 и lo5233 - это два номера одного изделия; заказывайте по любому из них
