Профиль С-образный 41х21, L400, толщ.1,5 мм, цинк-ламельный | BPL2104ZL DKC ДКС

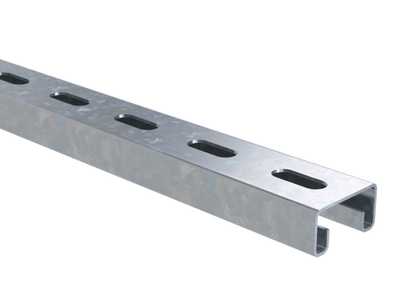

Профиль С-образный 41х21 мм, длина 400 мм, толщина 1,5 мм, цинк-ламельный от DKC (ДКС) - это универсальный металлический элемент для сборки несущих конструкций, особенно там, где важны прочность, устойчивость к коррозии и точность монтажа. Артикул bpl2104zl относится к серии B5 Combitech и предназначен для фиксации оборудования, кабельных систем и светильников.

Назначение и область применения

Профиль С-образный 41х21 мм используется для создания жестких крепёжных оснований в промышленных и коммерческих объектах. Его применяют для:

• Крепления консолей типа ВВН-60, ВВН-70, BBD-21, BBP-21/41;
• Подвеса светильников и осветительных приборов на шпильках;
• Фиксации кабельных лотков и трасс;
• Обустройства стоек и направляющих в автоматизированных линиях, станках, конвейерах;
• Монтажа в подвесные потолочные системы и на вертикальные поверхности.

Основные области применения - автопром, заводская инфраструктура, энергетика, объекты ЖКХ и строительство.

Технические характеристики

• Форма: С-образный профиль - замкнутый U-образный канал с двумя боковыми полками;
• Габариты: 41 мм (высота) × 21 мм (ширина);
• Длина: 400 мм - стандартная секция для модульного монтажа;
• Толщина стали: 1,5 мм - оптимальная для нагрузок до среднего класса;
• Покрытие: цинк-ламельное - непрерывное гальваническое покрытие из цинка и алюминия, обеспечивающее долговечную антикоррозийную защиту;
• Цвет: серый - естественный цвет оцинкованной стали;
• Перфорация: задняя сторона имеет ряд отверстий шириной 10,5 мм и прорези 22 мм - для крепления болтами, шпильками или хомутами;
• Материал: сталь оцинкованная - высокопрочная, легко сваривается и режется.

Совместимость и монтаж

Профиль совместим со всеми типами крепёжных элементов серии B5 Combitech. Для установки используются:

• Шпильки М6–М8, вставляемые через перфорацию;
• Консоли ВВН-60, ВВН-70, BBD-21 - фиксируются на боковые полки;
• Лотки и кронштейны с зажимными механизмами, рассчитанными на ширину прореза 22 мм;
• Саморезы и анкеры - для крепления к стене или потолку через предварительно просверленные отверстия.

Установка возможна как горизонтально, так и вертикально. Перфорация позволяет регулировать шаг крепления без дополнительной обработки. Убедитесь, что посадочный диаметр используемых крепёжных деталей соответствует размеру отверстий (10,5 мм).

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ 14918 и DIN EN 10142. Покрытие соответствует нормам corrosion resistance Class C3-C4 (по ISO 12944) - подходит для помещений с повышенной влажностью и промышленной средой. Нет требований к специальной электроизоляции - не является токоведущим элементом.

Преимущества

• Высокая устойчивость к коррозии благодаря непрерывному гальваническому цинк-алюминиевому покрытию - срок службы до 15 лет в условиях закрытых производственных площадей;
• Жёсткая форма и толщина 1,5 мм позволяют выдерживать значительные механические нагрузки без деформаций;
• Перфорация на задней стороне ускоряет монтаж и исключает необходимость сверления;
• Совместимость с целой серией комплектующих B5 Combitech - снижает время проектирования и сборки;
• Серый цвет не требует окраски - готов к использованию сразу после доставки.

Ограничения применения

• Не рекомендуется для открытых внешних установок без дополнительной защиты - даже цинк-ламельное покрытие не гарантирует долговечность при постоянном воздействии дождя, снега и солевых растворов;
• Не предназначена для работы в агрессивных химических средах (например, кислоты, щёлочи, солевые туманы в морских условиях);
• Из-за малой толщины (1,5 мм) не подходит для массивных конструкций с динамическими нагрузками выше 150 кг на метр;
• Не использовать как несущий элемент в сейсмически активных зонах без расчётного усиления.

Примеры использования

• На заводе по сборке автомобилей - крепление осветительных линий над конвейерной линией;
• В распределительном щите - подвес кабельных лотков к потолку;
• В офисном здании - монтаж LED-светильников на шпильках с помощью консолей BBP-21/41;
• На складе - формирование рамы для подвесных полок с применением кронштейнов ВВН-70.

Практические советы

• При резке профиля используй ножницы по металлу или углошлифовальную машину - края остаются острыми, обязательно зачистить напильником;
• Для длинных линий крепления - соблюдайте интервал между точками крепления не более 1,2 м;
• Проверьте соответствие диаметра шпилек и отверстий (10,5 мм) перед заказом крепёжа - не все изделия подходят;
• Артикул bpl2104zl можно комбинировать с другими длинами профиля из серии B5 Combitech - они имеют одинаковый профиль и перфорацию;
• Храните в сухом месте - хотя покрытие устойчиво, длительный контакт с влагой может вызвать белый налёт (цветение цинка), который не влияет на прочность, но портит эстетику.
