Профиль монтаж. 41х41 С-образ. L1400 толщ. 2.5мм ДКС BPM4114

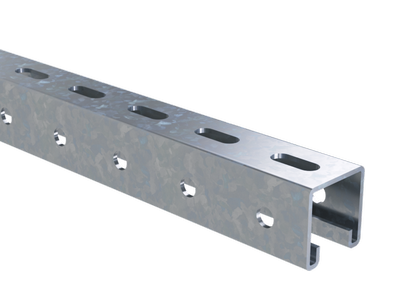

Профиль С-образный 41х41, длина 1400 мм, толщина 2,5 мм (арт. bpm4114, бренд DKC) - жёсткий металлический элемент из оцинкованной стали для сборки несущих конструкций в электромонтаже, автоматизации и освещении. Подходит для фиксации оборудования, кабельных лотков и светильников на шпильках.

Назначение и область применения

Профиль С-образный 41х41 используется для создания прочных опорных конструкций в помещениях с высокими требованиями к надёжности. Его применяют для:

• крепления консолей ВВН-60, ВВН-70, BBD-21, BBP-21/41;
• монтажа лотков и светильников на шпильках;
• устройства кабеленесущих систем для осветительных трасс;
• фиксации оборудования на стенах или потолках через подвесы;
• сборки рам, стоек и направляющих в панелях управления и распределительных щитах.

Технические характеристики

• Форма: C-профиль - U-образный с загнутыми краями для повышения жёсткости.
• Размеры: 41×41 мм, длина 1400 мм.
• Толщина стенки: 2,5 мм - обеспечивает достаточную нагрузочную способность без изгиба.
• Материал: сталь оцинкованная с непрерывным холодным цинкованием - устойчивость к коррозии даже при механическом воздействии.
• Зубья: есть - позволяют зацепить крепёж и предотвращают проскальзывание при затяжке болтов.
• Перфорация: с трёх сторон - удобство для крепления кронштейнов, хомутов и других компонентов с любой стороны.
• Возможность отламывания: да - можно отрезать до нужного размера без инструментов, сохраняя целостность краёв.
• Огнестойкость: да - материал не поддерживает горение, соответствует нормам пожарной безопасности.
• Цвет: серый - единый цветовой ряд для совместимости с другими элементами системы B5 Combitech.
• Ширина слота: 22 мм - идеально подходит для стандартных крепёжных элементов типа “бабочка” или “ласточкин хвост”.

Совместимость и монтаж

Профиль С-образный 41х41 (арт. bpm4114) совместим со всеми изделиями серии B5 Combitech от DKC. Для монтажа используются:

• болты M8–M10 с гайками и шайбами - подходят по ширине слота 22 мм;
• кронштейны и крепёжные планки с зажимными механизмами;
• шпильки М8–М10 для подвеса лотков и светильников.

Установка возможна на бетон, кирпич, металл и деревянные поверхности. Перед монтажом проверьте соответствие посадочных отверстий в крепёжных деталях. Отломите лишнюю часть профиля по меткам - края остаются ровными и безопасными.

Безопасность и стандарты

Профиль С-образный 41х41 соответствует требованиям к огнестойкости и коррозионной стойкости для внутренних электромонтажных систем. Непрерывное холодное цинкование гарантирует долговечность в условиях повышенной влажности. Соответствует ГОСТ 14918 и DIN EN 10143 для оцинкованной стали.

Преимущества

• Высокая жёсткость благодаря толщине 2,5 мм и форме C-профиля - выдерживает значительные нагрузки без деформаций.
• Готовые зубья и перфорация снижают время установки - не требуют сверления дополнительных отверстий.
• Возможность отламывания позволяет использовать один профиль для нескольких проектов без отходов.
• Оцинкованное покрытие защищает от ржавчины даже после резки - не требует дополнительной антикоррозийной обработки.
• Совместимость с серией B5 Combitech - легко интегрируется в существующие системы DKC.

Ограничения применения

• Не предназначен для наружного монтажа без защиты от прямых осадков - хотя оцинкован, длительное воздействие воды может снизить срок службы.
• Не рекомендован для использования в агрессивных средах (например, химические производства, морской климат) - требуется специальное покрытие.
• Максимальная длина - 1400 мм; при больших пролётах необходима дополнительная поддержка.
• Не заменяет несущие балки в строительстве - только вспомогательная система для оборудования и кабелей.

Примеры использования

• Подвес светильника на шпильке в офисном помещении - профиль закреплён к потолку, к нему прикручены кронштейны.
• Кабеленесущая система в серверной комнате - несколько профилей установлены параллельно, к ним крепятся лотки с проводами.
• Каркас для распределительного щита - профили собраны в прямоугольную раму, внутри смонтирована аппаратура.
• Крепление консоли ВВН-70 для панели управления на стене - профиль служит основанием, к которому фиксируется вся конструкция.

Практические советы

• При отламывании профиля используйте плоскогубцы - отгибайте по линии перфорации медленно, чтобы не повредить края.
• Проверяйте посадочный диаметр крепёжных элементов - они должны свободно входить в слот 22 мм, но не болтаться.
• Используйте антивибрационные прокладки между профилем и оборудованием - особенно при работе с двигателями или насосами.
• При монтаже на бетон применяемые дюбели должны иметь минимальную глубину 40 мм - иначе крепление будет недостаточно надёжным.
• Храните профили в сухом месте - даже оцинкованная сталь может терять защитные свойства при постоянной влажности.
