Сальник металлический PGM11-(Dпроводника 7-9мм)-IP68 | 350596 КЭАЗ

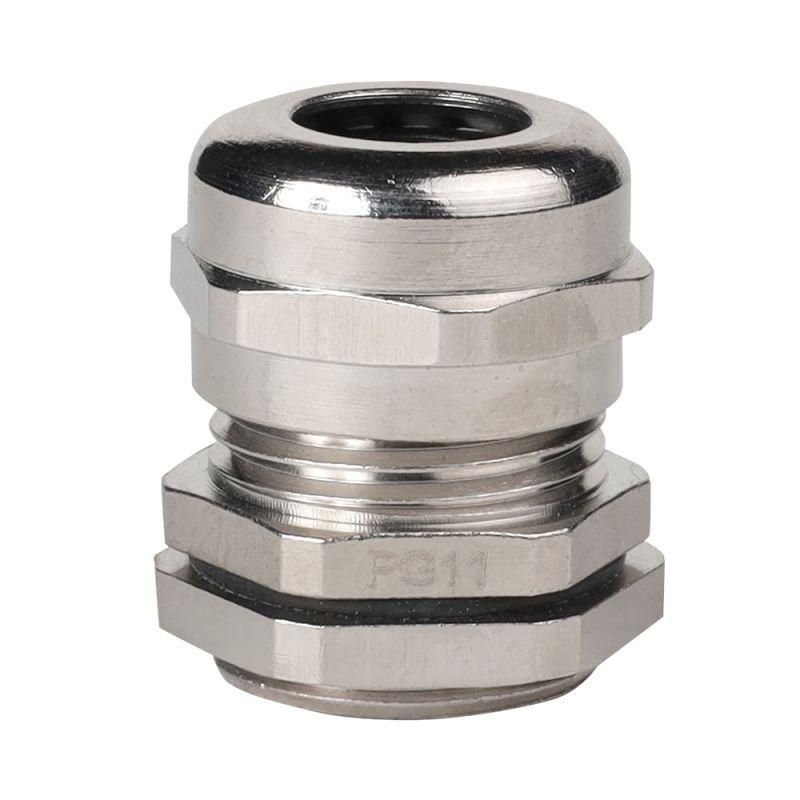

Сальник металлический PGM11 (диаметр проводника 7–9 мм) IP68 от КЭАЗ предназначен для герметичного прохода кабелей через стенки корпусов оборудования. Благодаря высокой степени защиты и прочной латунной конструкции, этот сальник надёжно работает в условиях повышенной влажности, пыли и перепадов температур.

Назначение и область применения

Сальник металлический PGM11 используется для фиксации и герметизации кабелей с наружным диаметром 7–9 мм в электрических щитах, распределительных устройствах, промышленном оборудовании. Подходит для установки в помещениях и на улице, особенно там, где важна защита от воды и пыли - например, на насосных станциях, в пищевой промышленности, на транспорте или в системах автоматизации.

Технические характеристики

• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду;
• Диаметр кабеля: 7–9 мм - оптимально для кабелей среднего сечения;
• Номинальный размер резьбы: M18×1,5 - совместим с типовыми отверстиями в корпусах;
• Материал: латунь - коррозионностойкая, долговечная основа;
• Тип уплотнения: эластомерное кольцо - обеспечивает плотную посадку вокруг кабеля;
• Длина резьбы: 8,65 мм - достаточна для надёжного закручивания в толстые стенки;
• Размер шестигранника: 20 мм - удобно затягивать гаечными ключами;
• Температура эксплуатации: от –40 C до +100 C - выдерживает экстремальные условия;
• Исполнение: прямолинейное - кабель вводится прямо, без изгиба;
• Защитное покрытие: никелирование - повышает антикоррозийные свойства и внешний вид;
• Цвет: естественный - не окрашен дополнительно, сохраняет металл.

Совместимость и монтаж

Сальник металлический PGM11 ввинчивается в резьбовое отверстие М18 в корпусе. Перед установкой проверьте, чтобы диаметр кабеля находился в пределах 7–9 мм - меньший кабель не будет плотно зажат, больший - может повредить уплотнение. Для монтажа используйте ключ на 20 мм. Накрутите сальник до упора, затем слегка подтяните - излишнее усилие не требуется. Убедитесь, что кабель свободно проходит через центральное отверстие без перегибов.

Безопасность и стандарты

Сальник соответствует требованиям к защите от пыли и влаги по классу IP68. Применение никелированного покрытия снижает риск коррозии в агрессивных средах. Сертификация изделия соответствует стандартам КЭАЗ для промышленного оборудования, однако официальный сертификат следует запрашивать у поставщика для конкретного проекта.

Преимущества

• Высокая степень защиты IP68 - идеально для влажных, грязных и открытых площадок;
• Латунная конструкция - прочная, не деформируется при затяжке;
• Никелированное покрытие - продлевает срок службы в агрессивной среде;
• Герметичное уплотнительное кольцо - не требует замены при нормальной эксплуатации;
• Широкий температурный диапазон - подходит для холодных регионов и нагреваемых устройств.

Ограничения применения

• Не предназначена для кабелей с диаметром менее 7 мм или более 9 мм - возможна потеря герметичности;
• Не рекомендуется использовать в местах постоянного механического воздействия (вибрация, удары) без дополнительной фиксации;
• Не подходит для кабелей с жёсткой бронёй или крупными металлическими элементами - они могут повредить уплотнение;
• Запрещено применять при температурах выше +100 C - материал уплотнения теряет эластичность.

Примеры использования

• Подключение кабелей к частотным преобразователям в цехах;
• Ввод силового кабеля в водонагревательные системы;
• Фиксация сигнальных кабелей в датчиках на открытом воздухе;
• Проход кабелей в щитовые комнаты на объектах ЖКХ и транспорта;
• Аппараты управления в пищевых производствах - легко моются, не задерживают влагу.

Практические советы

• Перед установкой протестируйте посадку кабеля - он должен входить с небольшим усилием, но без растяжения;
• Если кабель слишком тонкий, используйте термоусадку или специальную втулку для увеличения диаметра;
• При многократном демонтаже проверяйте состояние уплотнительного кольца - при трещинах или сплющении замените его;
• При монтаже в толстую стенку учитывайте длину резьбы 8,65 мм - не допускайте «плавающей» резьбы;
• Сальник металлический PGM11 от КЭАЗ (арт. 350596) можно комбинировать с другими комплектующими этой же серии - все элементы взаимозаменяемы.
