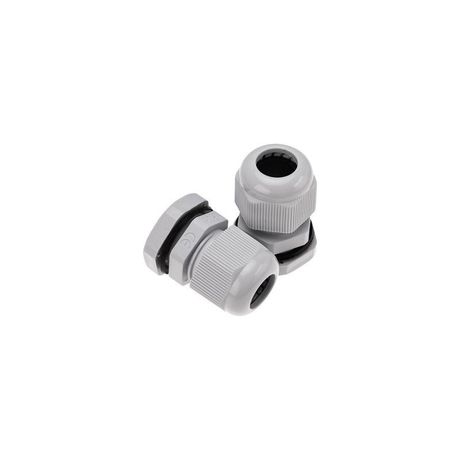

Кабельный ввод PG-11 (5-10 мм) серый | 07-8011 REXANT MEET

Кабельный ввод Rexant etm07-8011 - это надёжный элемент для герметичного ввода кабелей в электрооборудование. Он обеспечивает механическую фиксацию и высокую степень защиты IP68, подходящую для агрессивных условий: на улице, в подвалах, вблизи морской воды или в местах с высокой запылённостью.

Назначение и область применения

Кабельный ввод Rexant etm07-8011 используется для безопасного прохода кабелей через стенки корпусов - например, электрощитов, распределительных коробок, пультов управления, промышленного оборудования. Применяется там, где важны герметичность, устойчивость к химическим воздействиям и долговечность. Подходит для установки в устройствах, работающих в условиях влажности, перепадов температур, а также в зонах с риском попадания пыли, брызг или паров.

Технические характеристики

• Тип: Кабельный ввод с резьбой PG-11
• Диапазон диаметров кабеля: 5–10 мм - позволяет фиксировать кабели с внешним диаметром в этом интервале, как до, так и после затяжки
• Резьба: M18×1,5 - стандартизированная метрическая резьба для плотной посадки в отверстие корпуса
• Длина резьбы: 8 мм - достаточна для надёжного крепления в типовых стенках толщиной до 6 мм
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду под давлением
• Материал корпуса: Полиамид (PA) - прочный, устойчив к химикатам, не выделяет галогены
• Уплотнение: Уплотнительное кольцо из неопрена - эластичное, сохраняет форму при температурных колебаниях
• Температурный диапазон: от -40 C до +100 C - работает в экстремальных условиях, включая холодные регионы и нагреваемые камеры
• Ударопрочность: Да - выдерживает механические нагрузки при монтаже и эксплуатации
• Форма: Прямолинейный - не требует изгиба кабеля, удобен для прямых проходов
• Цвет: Светло-серый - визуально нейтральный, совместим с большинством корпусов
• Галогены: Отсутствуют - соответствует требованиям экологической безопасности
• Закрепление: Разъемный сальник - позволяет менять кабель без замены всего ввода

Совместимость и монтаж

Кабельный ввод Rexant etm07-8011 устанавливается в отверстие диаметром 18 мм с внутренней резьбой M18×1,5. Для монтажа требуется ключ на 22 мм (по внешнему размеру гайки). Гайка имеет противораскручивающую конструкцию - она не ослабевает даже при вибрациях. Перед установкой проверьте, что внешний диаметр кабеля находится в пределах 5–10 мм. Наденьте ввод на кабель, затем вставьте в отверстие и закрутите гайку до упора - уплотнитель равномерно деформируется вокруг кабеля, образуя герметичный контакт. Не перетягивайте - это может повредить уплотнение.

Безопасность и стандарты

Кабельный ввод Rexant etm07-8011 соответствует международному стандарту IEC 60423 для кабельных вводов с резьбой PG. Выполнен без галогенов, что снижает опасность образования токсичных газов при возгорании. Материал полиамид PA не поддерживает горение и не выделяет едких веществ при нормальной эксплуатации.

Преимущества

• Высокая герметичность IP68 - идеален для влажных, грязных и морских зон
• Устойчивость к маслам, жирам, спиртам, слабым кислотам и солёной воде
• Разъёмная конструкция - можно заменить кабель без демонтажа ввода
• Широкий температурный диапазон - работает в суровом климате
• Экологически безопасный состав - без галогенов и токсичных добавок
• Ударопрочный корпус - выдерживает случайные удары при монтаже

Ограничения применения

Кабельный ввод Rexant etm07-8011 не предназначен для кабелей с диаметром менее 5 мм или более 10 мм - при выходе за границы возможны протечки или плохая фиксация. Не рекомендуется использовать в условиях постоянного давления выше 1 бара (например, глубоководные системы). Также не следует применять в контакте с сильными щелочами, ароматическими углеводородами (бензол, толуол) и органическими растворителями типа ацетона - они разрушают неопреновое уплотнение.

Примеры использования

• Подключение кабелей питания и сигнальных линий в наружных электрощитах
• Ввод кабелей в пульты управления насосных станций
• Фиксация проводов в оборудовании пищевой промышленности (частая мойка)
• Прокладка кабелей в подземных кабельных каналах и тоннелях
• Установка в судовой аппаратуре, где есть риск воздействия морской соли

Практические советы

• Перед монтажом проверьте реальный диаметр кабеля - он должен быть в пределах 5–10 мм, включая изоляцию. Кабель слишком маленького диаметра не будет герметично уплотнён.
• Если кабель жёсткий, перед введением в ввод сделайте лёгкую фаску на конце - это облегчит вход и снизит риск повреждения уплотнения.
• При использовании в многожильных кабелях с оплёткой - убедитесь, что оплётка не выступает за пределы уплотнения; её лучше обрезать ровно.
• При необходимости частой замены кабелей - выбирайте именно этот разъёмный вариант, а не одноразовые модели.
• Храните в сухом месте, избегая прямого UV-излучения - хотя полиамид устойчив, длительное солнце может со временем изменить цвет и немного снизить эластичность.
