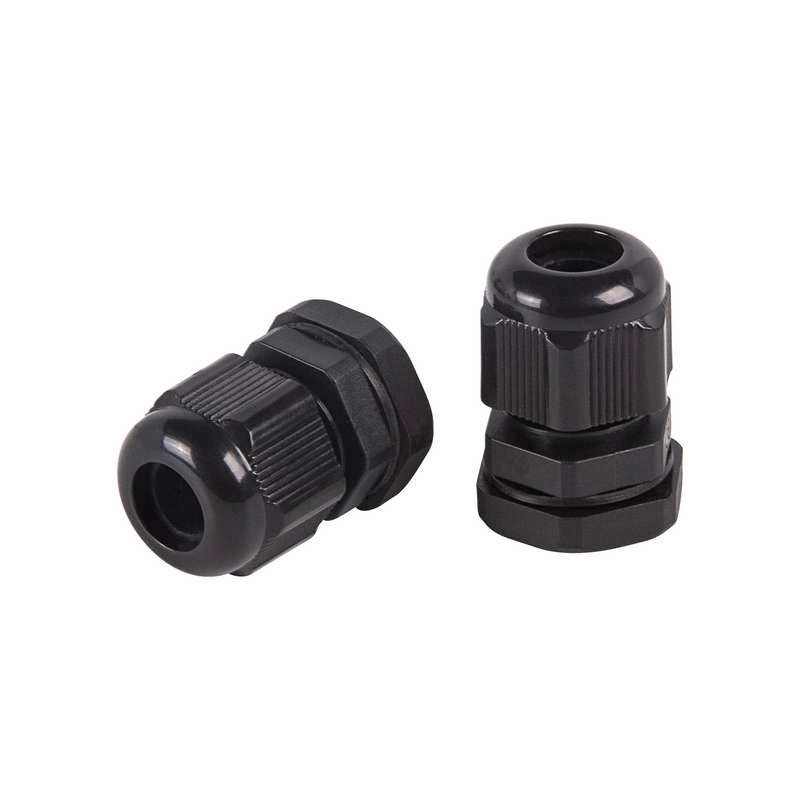

Кабельный ввод PG-11 (5-10 мм) черный | 07-8011-1 REXANT MEET

Кабельный ввод Rexant 07-8011-1 - надёжный элемент для герметичного ввода кабелей диаметром 5–10 мм в электрооборудование. Изделие обеспечивает защиту от пыли, воды и механических повреждений, подходит для установки в шкафы, короба и пульты управления, работающие в агрессивной среде.

Назначение и область применения

Кабельный ввод Rexant 07-8011-1 используется для фиксации и герметизации кабелей при проходе через стенки электротехнических корпусов - например, коммутационных шкафов, распределительных коробок, пультов управления. Применяется там, где важна высокая степень защиты: на открытых площадках, в подвалах, в помещениях с высокой влажностью, вблизи морских побережий, на объектах с постоянным воздействием химических веществ или перепадами температур.

Технические характеристики

• Номинальный размер резьбы: 18 мм (PG-11)
• Диапазон диаметров кабеля: 5–10 мм (до и после затяжки)
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: полиамид (PA) - прочный, устойчивый к химическим воздействиям
• Уплотнение: неопреновое кольцо - эластичное, долговечное, сохраняет форму при деформациях
• Температура эксплуатации: от -40 C до +100 C
• Длина резьбы: 8 мм
• Исполнение: прямолинейное - кабель вводится прямо, без изгиба
• Разъемность: да - можно демонтировать и переустанавливать без замены уплотнения
• Состав: без галогенов - безопасен при горении, соответствует экологическим нормам
• Цвет: чёрный
• Ударопрочность: да - выдерживает механические нагрузки
• Покрытие поверхности: необработанное - матовая поверхность, без лака или краски
• Размер шестигранника: 0 мм - не требует ключа, затягивается рукой

Совместимость и монтаж

Кабельный ввод Rexant 07-8011-1 имеет резьбу PG-11, совместимую со стандартными отверстиями 18 мм в металлических и пластиковых корпусах. Установка выполняется вручную: вставьте ввод в отверстие, закрутите гайку до плотного прилегания. Гайка спроектирована так, чтобы не раскручиваться под вибрацией. Кабель протягивают через центральное отверстие уплотнения - внутренний диаметр уплотнителя самоприспосабливается к диаметру кабеля в пределах 5–10 мм. Для лучшей герметизации рекомендуется использовать кабель с круглым сечением, без плоских или многожильных бронированных типов, которые могут вызвать неравномерное давление на уплотнитель.

Безопасность и стандарты

Кабельный ввод Rexant 07-8011-1 соответствует требованиям IP68 и выполнен из материалов без галогенов, что снижает риск образования токсичных газов при возгорании. Материалы сертифицированы на устойчивость к маслам, жирам, солёной воде и слабым кислотам. Соответствие стандартам IEC 60529 и EN 62444 подтверждается испытаниями на герметичность и химическую стойкость.

Преимущества

• Высокая герметичность IP68 - подходит для самых суровых условий
• Гайка с антивибрационной конструкцией - не откручивается даже при интенсивных колебаниях
• Ударопрочный корпус из полиамида - не трескается при падении или ударе
• Разъёмная конструкция - позволяет менять кабель или проводить обслуживание без замены всего ввода
• Экологически безопасный состав - не содержит галогенов, безопасен для окружающей среды
• Широкий температурный диапазон - работает в холодных регионах и рядом с нагревательными устройствами

Ограничения применения

• Не подходит для кабелей с диаметром менее 5 мм или более 10 мм - уплотнение не обеспечит герметичность
• Не рекомендован для кабелей с жёсткой бронёй или плоской формой - возможны протечки или повреждение уплотнителя
• Не предназначен для частого перемещения кабеля внутри ввода - постоянная деформация ускорит износ уплотнения
• Затяжка должна выполняться только вручную - применение инструментов может повредить резьбу или корпус
• Не следует использовать в средах с концентрированными щелочами или сильными органическими растворителями - материалы не рассчитаны на них

Примеры использования

• Подключение датчиков уровня в резервуарах на морских платформах
• Ввод силового кабеля в шкаф управления насосной станцией
• Фиксация сигнальных кабелей в автоматизированном пульте управления на заводе
• Проход кабеля в распределительную коробку на улице, где есть риск попадания дождевой воды и песка
• Монтаж в системах освещения в подземных парковках с высокой влажностью

Практические советы

• Перед установкой проверьте внешний диаметр кабеля - он должен точно попадать в диапазон 5–10 мм. Лучше выбирать кабель с запасом +-0,5 мм.
• Если кабель слишком мягкий, перед вводом сделайте легкую фиксацию на конце - это предотвратит его продавливание при затяжке.
• При использовании в условиях сильной вибрации дополнительно закрепите ввод контргайкой или хомутом на корпусе.
• Не применяйте смазку при сборке - она может разрушить уплотнитель из неопрена.
• При необходимости замены уплотнения - используйте оригинальные запчасти от Rexant; аналоги могут не обеспечить нужную герметичность.
• При монтаже в толстые стенки - учтите, что длина резьбы 8 мм ограничивает максимальную толщину материала корпуса.
