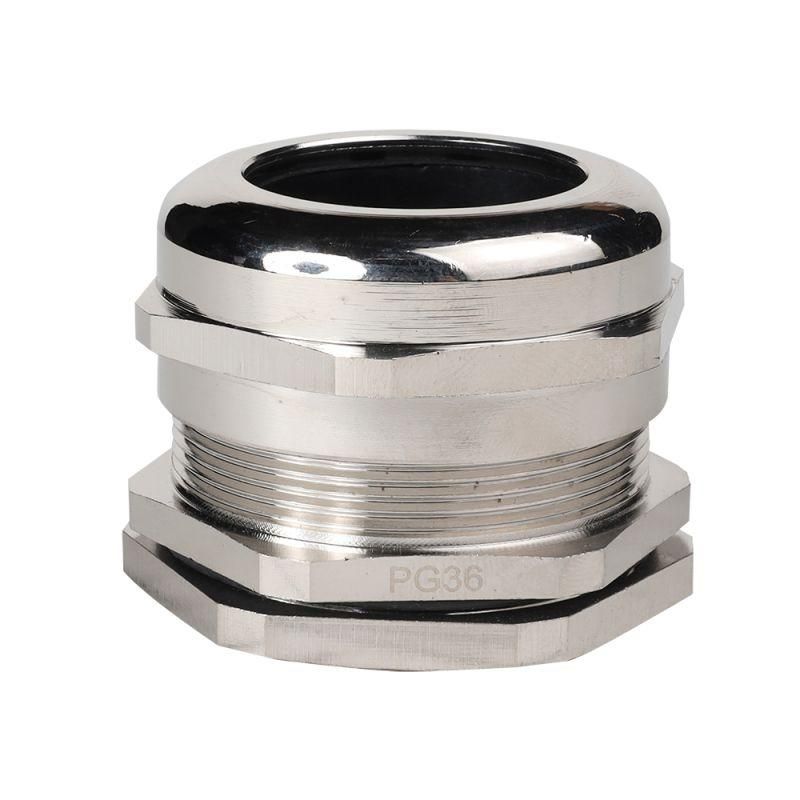

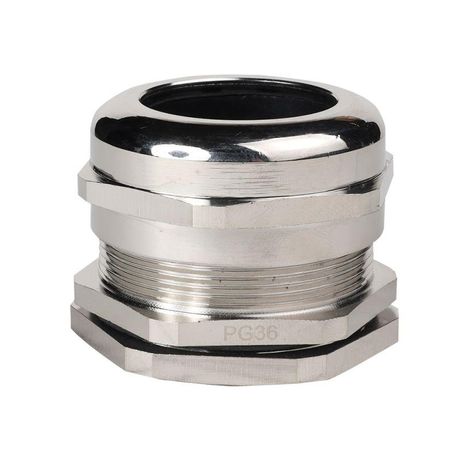

Сальник металлический PGM36-(Dпроводника 24-32мм)-IP68 | 350601 КЭАЗ

Сальник кабельный ввод резьбовой PGM36 (D проводника 24–32 мм) IP68 металл от КЭАЗ предназначен для герметичного ввода кабелей в электроустановки, обеспечивая надёжную защиту от пыли, влаги и механических воздействий. Этот сальник сочетает прочность латуни, высокую степень защиты IP68 и широкий температурный диапазон, что делает его подходящим для жёстких условий эксплуатации.

Назначение и область применения

Сальник кабельный ввод резьбовой PGM36 используется для безопасного прохода кабелей через стенки распределительных щитов, монтажных коробок, оборудования и других электроустановок. Он предотвращает проникновение воды, пыли, грязи и других внешних факторов внутрь устройства, сохраняя целостность изоляции и работоспособность электросистемы. Подходит для установки на промышленном оборудовании, в условиях повышенной влажности, на улице, в помещениях с агрессивной средой.

Технические характеристики

• Тип: резьбовой сальник с прямолинейным вводом
• Резьба: PG11 - совместима со стандартными фланцами и корпусами, оснащёнными этой резьбой
• Диапазон диаметров кабеля: 24–32 мм - подходит для толстых силовых и управляющих кабелей
• Материал корпуса: латунь с никелированным покрытием - устойчив к коррозии, долговечен
• Уплотнение: эластичное кольцо (прокладка) - обеспечивает плотное прилегание к кабелю любого диаметра в заданном диапазоне
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Температурный диапазон: от –40 C до +100 C - работает в экстремальных климатических условиях
• Длина резьбы: 11,5 мм - достаточна для надёжного крепления в толстых стенках
• Размер шестигранника: 50 мм - удобен для затяжки гаечным ключом
• Цвет: естественный (серебристый) - видимый металлический оттенок без краски

Совместимость и монтаж

Сальник PGM36 имеет резьбу PG11, которая соответствует международному стандарту IEC 60423. Устанавливается в подготовленное отверстие в корпусе или крышке электрошкафа. Для монтажа требуется ключ на 50 мм. Перед установкой проверьте, чтобы диаметр кабеля находился в пределах 24–32 мм - меньший кабель не будет надёжно зажат, больший - не войдёт. Герметизация достигается за счёт уплотнительного кольца, которое деформируется при затяжке. Никаких дополнительных уплотнителей или герметиков не требует.

Безопасность и стандарты

Сальник соответствует требованиям степени защиты IP68, что подтверждает его способность выдерживать постоянное воздействие воды и пыли. Материал - латунь с никелированием - не содержит свинец и соответствует нормам RoHS. Применим в системах, где важна электробезопасность и долговечность в условиях вибраций и перепадов температур.

Преимущества

• Высокая герметичность благодаря IP68 - идеально для подземных, морских, пищевых и химических объектов
• Латунный корпус с никелированием - устойчив к окислению, не теряет прочность при температурных колебаниях
• Широкий рабочий диапазон температур - позволяет использовать зимой и летом, даже в холодильных камерах и печных зонах
• Глухая защитная мембрана - исключает возможность случайного доступа внутрь через ввод
• Часть единой линейки PGM (PGM7–PGM48) - можно легко заменить или дополнить другими размерами в одной системе

Ограничения применения

• Не предназначен для кабелей с диаметром менее 24 мм - возможен люфт и потеря герметичности
• Не рассчитан на частые изгибы кабеля в месте входа - рекомендовано применять с кабелями, которые не подвергаются активному движению
• Запрещено использование в средах с агрессивными химическими веществами, разрушающими латунь (например, концентрированные кислоты)
• Не является средством против напряжения - не заменяет заземление или другие системы безопасности

Примеры использования

• Ввод кабелей питания в промышленные щиты на заводах
• Подключение датчиков и исполнительных механизмов на конвейерах
• Фиксация кабелей в насосных станциях и канализационных коллекторах
• Интеграция в оборудование для пищевой промышленности, где необходима регулярная мойка
• Установка на уличных светильниках и автоматических шлюзах

Практические советы

• Перед установкой проверьте точный диаметр кабеля - используйте штангенциркуль, особенно если он близок к границе 24 или 32 мм
• Затягивайте сальник равномерно, не переусердствуя - перетяжка может повредить уплотнительное кольцо
• Если кабель многожильный и мягкий, перед вводом слегка сожмите его в районе входа, чтобы он лучше лег в уплотнение
• При использовании в условиях сильной вибрации дополнительно закрепите кабель на расстоянии 10–15 см от сальника
• Сальник PGM36 от КЭАЗ совместим с другими изделиями серии PGM - при модернизации системы можно менять компоненты без переделки отверстий
