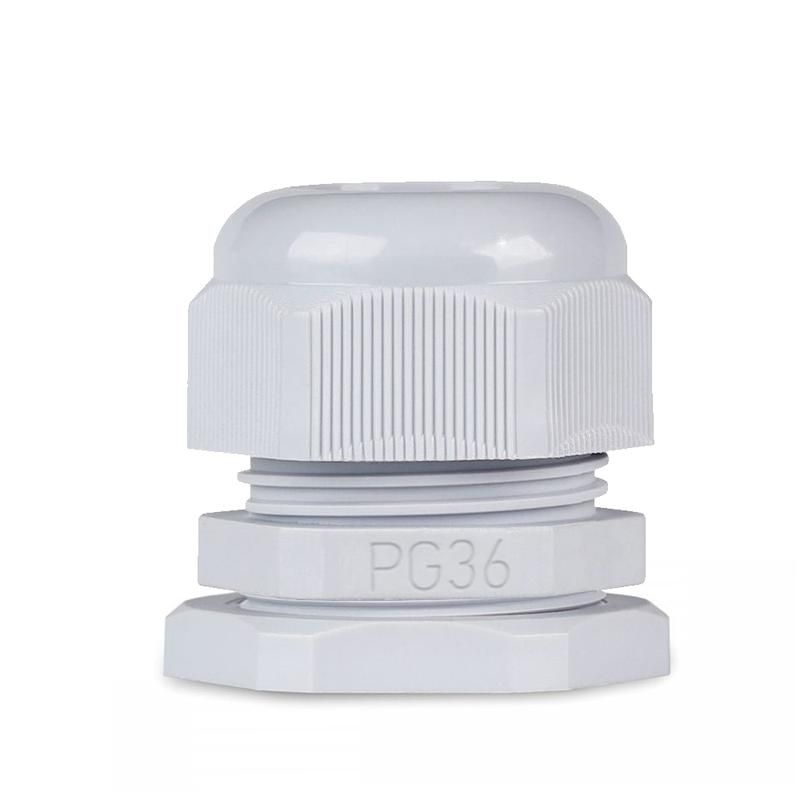

Ввод кабельный (сальник) PG-36 IP68 сер. TOKOV ELECTRIC TKE-PG-36-G

Ввод кабельный (сальник) PG-36 IP68 серия от TOKOV ELECTRIC - надёжная герметичная точка входа кабеля в корпус оборудования, обеспечивающая защиту от пыли и воды даже при длительном контакте с жидкостью. Подходит для установки в промышленную автоматизацию, наружные устройства и оборудование, работающее в агрессивной среде.

Назначение и область применения

Ввод кабельный (сальник) PG-36 IP68 серия используется для безопасного прохода силовых и сигнальных кабелей через стенки электрошкафов, распределительных щитов, машин и механизмов. Обеспечивает герметичность и механическую фиксацию кабеля, предотвращает попадание влаги, пыли и других загрязнений внутрь оборудования. Применяется там, где важна высокая степень защиты - например, на открытых площадках, в пищевой промышленности, на судах, в системах орошения и на производстве с частой мойкой.

Технические характеристики

• Тип резьбы: PG (немецкий стандарт для кабельных вводов)
• Номинальный размер резьбы: PG-36
• Шаг резьбы: 1,41 мм
• Подходит для кабелей с внешним диаметром 24–32 мм
• Степень защиты: IP68 - полная защита от пыли и долговременного погружения в воду
• Материал корпуса: полиамид (PA) - прочный, химически стойкий пластик
• Цвет: серый (RAL 7035)
• Рабочий температурный диапазон: от –40 C до +80 C
• Тип уплотнения: эластичное кольцо из термостойкого материала, плотно обжимает кабель

Совместимость и монтаж

Ввод кабельный (сальник) PG-36 IP68 серия устанавливается в отверстие диаметром 39 мм (стандартный для PG-36). Монтаж выполняется с помощью гайки, которая затягивается ключом - обеспечивает надёжное крепление и равномерное давление на уплотнительное кольцо. Кабель вставляется в центральное отверстие, после чего уплотнитель сжимается вокруг него. Для правильной работы важно, чтобы диаметр кабеля находился в указанном диапазоне (24–32 мм): меньший кабель не будет достаточно зажат, больший - повредит уплотнение.

Безопасность и стандарты

Изделие соответствует требованиям стандарта IEC 60423 для кабельных вводов с резьбой PG. Высокая степень защиты IP68 позволяет использовать его в условиях повышенной влажности, прямого воздействия воды и запылённых средах. Материал полиамид (PA) устойчив к маслам, топливу и большинству промышленных растворителей, что снижает риск деградации при эксплуатации.

Преимущества

• Высокая герметичность благодаря двухступенчатому уплотнению: кольцо + резьбовое соединение
• Устойчивость к экстремальным температурам - работает в холодных и жарких условиях
• Лёгкий вес и простота монтажа - не требуют специальных инструментов
• Пластиковый корпус не корродирует, не проводит ток - безопаснее металлических аналогов
• Серый цвет (RAL 7035) хорошо сочетается с промышленными шкафами и корпусами

Ограничения применения

• Не предназначен для кабелей с диаметром менее 24 мм или более 32 мм - возможна потеря герметичности
• Не рекомендован для постоянного механического движения кабеля (вибрация, изгиб) - требуется дополнительная фиксация
• Пластиковая конструкция не выдерживает ударных нагрузок - не применяется в местах с риском физического повреждения
• Не совместим с резьбой G (дюймовой); для замены потребуется другой тип ввода

Примеры использования

• Герметизация кабелей в промышленных контроллерах на заводах с мойкой оборудования
• Ввод в корпуса датчиков на улице, в транспорте или на сельскохозяйственной технике
• Подключение кабелей к насосным станциям, осушителям, системам автополива
• Фиксация кабелей в распределительных щитах на морских платформах и в подземных камерах

Практические советы

• Перед установкой проверьте диаметр кабеля штангенциркулем - он должен точно попадать в диапазон 24–32 мм
• Затягивайте гайку рукой до упора, затем доверните ключом на ¼ оборота - перетягивание разрушает уплотнение
• Если кабель имеет бронированную оболочку, убедитесь, что её диаметр также входит в допустимые границы
• Для многожильных кабелей с мягкими изоляторами используйте дополнительный хомут за пределами сальника - так снизится нагрузка на уплотнитель
• При замене старого сальника - выбирайте тот же артикул tke-pg-36-g: он гарантированно совпадёт по размерам и характеристикам
