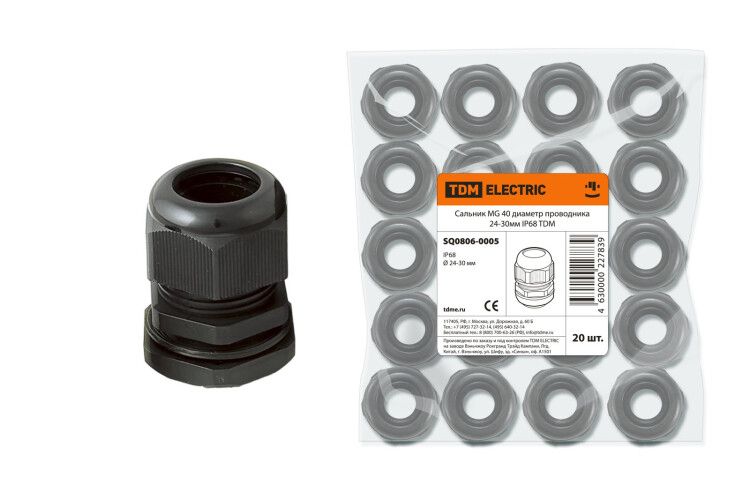

Сальник MG 40 диаметр проводника 24-30мм IP68 | SQ0806-0005 TDM

Сальник TDM ELECTRIC sq0806-0005 предназначен для герметичного прохода кабелей через стенки корпусов, щитов и оборудования. Его конструкция обеспечивает надежную защиту от пыли и воды даже при длительном контакте с жидкостью благодаря классу IP68, а раздельная система крепления позволяет легко монтировать и заменять уплотнение без демонтажа всей системы.

Назначение и область применения

Сальник TDM ELECTRIC sq0806-0005 используется там, где требуется герметизация места входа кабеля в оборудование. Подходит для установки в электрощитах, на промышленных станках, конвейерах, системах автоматизации и других устройствах, работающих в условиях повышенной запыленности, влаги или перепадов температур. Применяется в системах электроснабжения, требующих долговечной и безопасной герметизации.

Технические характеристики

• Степень защиты: IP68 - полная защита от пыли и возможности длительного погружения в воду;
• Диаметр кабеля: 24–30 мм - подходит для средних по размеру силовых и сигнальных кабелей;
• Резьба: метрическая M40 с шагом 2 мм, длина резьбы 62 мм - стандартная для большинства корпусов;
• Материал корпуса: нейлон с высокой термостойкостью - выдерживает нагрузки до +80 C;
• Уплотнение: два слоя из неопрена - обеспечивают плотное прилегание к кабелю любого диаметра в заданном диапазоне;
• Контргайка: есть - позволяет жестко зафиксировать сальник в отверстии;
• Разгрузка натяжения: да - снижает механическую нагрузку на кабель при движении или вибрации;
• Разъемная конструкция: да - можно собирать и разбирать без повреждений, удобно при модификациях;
• Размер ключа: 51 мм - совместим со стандартными рожковыми ключами;
• Наружный диаметр гайки: 57 мм - определяет необходимый диаметр отверстия в панели;
• Рабочая температура: от –40 C до +80 C - работает в холодных и жарких помещениях;
• Цвет: черный (RAL 9005);
• Безгалогенный материал: да - соответствует требованиям экологической безопасности;
• ЭМС-совместимость: да - не создаёт помех радиоэлектронным устройствам;
• Поверхность: необработанная - не требует дополнительной подготовки перед установкой.

Совместимость и монтаж

Сальник TDM ELECTRIC sq0806-0005 устанавливается в отверстие диаметром 57 мм (по внешнему диаметру гайки). Для монтажа потребуется ключ на 51 мм. Процедура проста: вставьте сальник в отверстие, закрутите контргайку до упора, затем затяните основную гайку, чтобы уплотнитель плотно обхватил кабель. Разъемная конструкция позволяет менять уплотнитель без удаления всего изделия - достаточно просто открутить верхнюю часть. Убедитесь, что диаметр кабеля находится в пределах 24–30 мм - меньший или больший диаметр снизит эффективность герметизации.

Безопасность и стандарты

• Соответствует требованиям IP68 по ГОСТ 14254 - гарантированная защита от пыли и воды;
• Изготовлен без галогенов - безопасен при возгорании, не выделяет токсичных паров;
• Обеспечивает EMC-совместимость - не влияет на работу чувствительной аппаратуры рядом;
• Материалы сертифицированы на соответствие нормам пожаробезопасности для промышленного оборудования.

Преимущества

• Высокая прочность корпуса из нейлона - выдерживает удары и вибрацию;
• Многослойное уплотнение из неопрена - адаптируется к любому кабелю в диапазоне 24–30 мм без проскальзывания;
• Разгрузка натяжения - продлевает срок службы кабеля, особенно в подвижных участках;
• Разборная конструкция - экономит время при обслуживании и ремонтах;
• Устойчивость к широкому диапазону температур - надежно работает в холодильных камерах и тепловых цехах;
• Чёрный цвет и необработанная поверхность - подходят для маскировки в промышленной среде.

Ограничения применения

• Не предназначено для использования в агрессивных химических средах - материалы не рассчитаны на контакт с растворителями, кислотами или маслами;
• Не рекомендовано применять при давлении выше атмосферного - не является герметичным элементом под давлением;
• Не подходит для кабелей меньше 24 мм или больше 30 мм - возможна протечка или плохое удержание;
• Пластиковый корпус не следует использовать в местах с постоянным воздействием открытого пламени или сварочных работ.

Примеры использования

• Герметизация входа кабеля в металлический распределительный щит на производстве;
• Подключение датчиков на конвейере в пищевой промышленности - где важна частая мойка;
• Проход кабеля в насосную станцию с высокой влажностью;
• Фиксация кабеля в контроллере автономной системы освещения на улице;
• Монтаж в электрооборудование, установленное в холодильных камерах или на открытых площадках.

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен точно попадать в диапазон 24–30 мм. Кабель слишком маленького диаметра может болтаться внутри, слишком большой - деформирует уплотнение;
• Затягивайте контргайку равномерно, не переусердствуя - это может треснуть пластиковую резьбу;
• Если кабель имеет жесткую оболочку, перед вводом в сальник сделайте легкую фаску - так уплотнитель лучше “захватывает” поверхность;
• При многократных сборках/разборках следите за состоянием уплотнительного кольца - при появлении трещин или потери эластичности замените его;
• Для работы в условиях сильных вибраций используйте сальник вместе с дополнительными хомутами на кабеле - это снизит нагрузку на точку входа.
