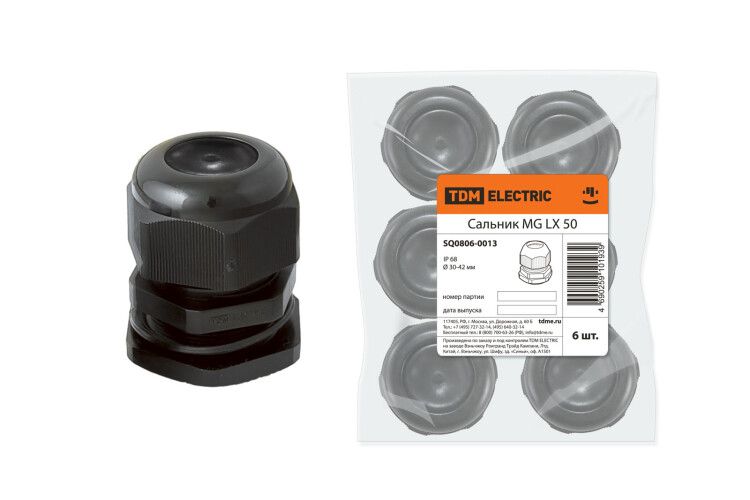

Сальник MG LX 50 диаметр проводника 30-42мм IP68 | SQ0806-0013 TDM

Сальник MG LX 50 диаметр проводника 30-42 мм IP68 от TDM ELECTRIC - герметичный элемент для надёжной проходки кабелей через стенки корпусов, щитов и оборудования. Обеспечивает защиту от пыли, воды и механических нагрузок, сохраняя целостность изоляции даже в жёстких условиях эксплуатации.

Назначение и область применения

Сальник MG LX 50 диаметр проводника 30-42 мм IP68 предназначен для герметизации мест входа кабелей в электрооборудование. Подходит для установки в электрощитах, промышленных станках, системах автоматизации, распределительных устройствах и на объектах энергоснабжения. Особенно эффективен там, где требуется высокая степень защиты от внешних воздействий - например, во влажных помещениях, на улице или в агрессивных средах.

Технические характеристики

• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Диапазон диаметров кабеля: 30–42 мм
• Резьба: метрическая M50, шаг 2 мм, длина резьбы 80 мм
• Размер ключа: 62 мм; наружный диаметр гайки: 66 мм
• Тип уплотнения: многослойное уплотнительное кольцо из неопрена
• Корпус, гайки: изготовлены из термостойкого нейлона
• Рабочая температура: от –40 C до +80 C
• Цвет: чёрный (RAL 9005)
• Материал без галогенов - соответствует требованиям экологической безопасности
• Электромагнитная совместимость (EMC): обеспечена
• Конструкция: разделяемая, с контргайкой и функцией разгрузки натяжения
• Ударопрочность: да - выдерживает механические удары при монтаже и эксплуатации

Совместимость и монтаж

Сальник MG LX 50 диаметр проводника 30-42 мм IP68 легко монтируется в отверстия с метрической резьбой M50. Благодаря разделяемой конструкции, его можно установить на уже проложенный кабель без его демонтажа. Контргайка позволяет зафиксировать положение сальника внутри корпуса, а система разгрузки натяжения предотвращает перегрузку кабеля при затяжке. Для монтажа используется ключ на 62 мм. Установка возможна как с контргайкой, так и без неё - в зависимости от требований к креплению.

Безопасность и стандарты

• Выполнено в соответствии с требованиями IP68 и EMC
• Изготовлено без галогенов - безопасно при возгорании, не выделяет токсичных паров
• Термостойкий нейлон выдерживает рабочую температуру до +80 C
• Ударопрочная конструкция снижает риск повреждений при транспортировке и монтаже

Преимущества

• Многослойное уплотнение из неопрена гарантирует долговременную герметичность даже при колебаниях температур
• Разделяемая конструкция ускоряет монтаж - не нужен полный демонтаж кабеля
• Функция разгрузки натяжения продлевает срок службы кабеля и снижает риск его повреждения
• Нейлоновый корпус устойчив к химическим веществам, маслам и вибрациям
• Чёрный цвет (RAL 9005) не выгорает на солнце и хорошо сочетается с большинством металлических корпусов

Ограничения применения

• Не предназначена для использования в средах с постоянным контактом с открытым пламенем или сверхвысокими температурами выше +80 C
• Не рекомендуется для кабелей с диаметром менее 30 мм или более 42 мм - возможна потеря герметичности
• Пластиковая конструкция не подходит для установки в зонах с повышенными динамическими нагрузками, например, на движущихся частях машин
• Не является заменой для взрывозащищённых устройств - не имеет сертификата Ex

Примеры использования

• Герметизация входа силового кабеля в распределительный щит на производстве
• Проходка кабелей управления в корпуса насосов и компрессоров
• Подключение кабелей к панелям автоматики на открытых площадках
• Монтаж в подземных кабельных камерах с высокой влажностью

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен точно попадать в диапазон 30–42 мм. Недостаточно плотное прилегание снижает уровень защиты IP68
• Затягивайте гайку равномерно, используя ключ на 62 мм. Перетяжка может деформировать уплотнение
• Если сальник устанавливается в тонкостенный корпус, обязательно используйте контргайку для фиксации
• При работе в холодную погоду (< –20 C) перед монтажом слегка прогрейте сальник - это повысит эластичность неопренового уплотнения
• Сальник MG LX 50 диаметр проводника 30-42 мм IP68 от TDM ELECTRIC не требует специального обслуживания - достаточно периодически осматривать состояние уплотнения
