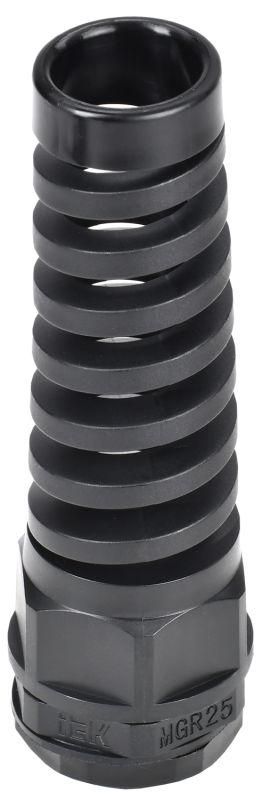

Сальник MGR 25 с гибким отводом d=13-18мм IP68 черный | YSA23-16-25-68-K02 IEK

Сальник MGR 25 с гибким отводом d=13–18 мм IP68 черный от IEK предназначен для герметичного ввода кабелей в электрооборудование, обеспечивая защиту от пыли, влаги и механических нагрузок. Артикул ysa23-16-25-68-k02 подходит для установки в шкафы, распределительные устройства и другие корпуса, где важна надежная изоляция точки прохода.

Назначение и область применения

Сальник MGR 25 с гибким отводом используется там, где кабель входит или выходит из металлического или пластикового корпуса - например, в силовых щитах, пультах управления, промышленном оборудовании. Он предотвращает попадание пыли и воды внутрь, сохраняет целостность изоляции кабеля и снижает риск короткого замыкания. Подходит для стационарной установки на объектах с высокими требованиями к защите: заводы, насосные станции, улицы, тоннели.

Технические характеристики

• Номинальный размер резьбы: 25 мм (M25x1.5)
• Диаметр кабеля: 13–18 мм - подходит для кабелей с внешним диаметром в этом диапазоне
• Степень защиты: IP68 - полностью герметичен, выдерживает длительное погружение в воду и исключает проникновение пыли
• Материал корпуса: полиамид (PA) - прочный, устойчивый к химическим воздействиям и перепадам температур
• Температура эксплуатации: от –40 C до +100 C - работает в экстремальных условиях, включая холодные регионы и нагреваемые зоны
• Длина резьбы: 10 мм - достаточна для плотного соединения с тонкими стенками корпусов
• Размер ключа: 31 мм - удобен для затяжки стандартным гаечным ключом
• Тип уплотнения: уплотнительное кольцо - обеспечивает равномерное давление на кабель без деформации
• Наличие контргайки: да - фиксирует положение сальника после монтажа, предотвращает самооткручивание
• Защита от перегиба: да - встроенный гибкий отвод снижает напряжение на жилы кабеля в точке входа
• Цвет: черный - маскирует загрязнения, совместим с большинством корпусов
• Защитное покрытие: необработанная поверхность - не требует дополнительной антикоррозийной обработки

Совместимость и монтаж

Сальник MGR 25 с гибким отводом устанавливается в подготовленное отверстие диаметром 25 мм с метрической резьбой. Для монтажа:

• Заготовьте отверстие в корпусе с резьбой M25x1.5
• Протяните кабель через гибкий отвод - он легко принимает нужную форму без инструментов
• Наденьте сальник на кабель, затем вкрутите в корпус - используйте ключ на 31 мм
• Закрутите контргайку с противоположной стороны для фиксации

Гибкий отвод можно направить в любую сторону - это особенно удобно при сложной трассировке кабелей. Убедитесь, что диаметр кабеля не меньше 13 мм и не больше 18 мм - меньший кабель не будет надежно зажат, больший - не войдет.

Безопасность и стандарты

Сальник соответствует требованиям IP68, что подтверждает его способность работать в условиях постоянного контакта с водой и запыленностью. Материал полиамид (PA) не поддерживает горение и устойчив к старению. Применяется в соответствии с ГОСТ Р 51317 и IEC 60529. Не содержит свинца и других токсичных компонентов.

Преимущества

• Гибкий отвод снижает риск повреждения жил кабеля при изгибе - продлевает срок службы проводки
• Высокая степень защиты IP68 - идеален для влажных, уличных и агрессивных сред
• Контргайка исключает ослабление крепления при вибрации
• Широкий температурный диапазон - подходит для севера и теплых регионов
• Простота монтажа - не требуется специальный инструмент, достаточно ключа на 31 мм

Ограничения применения

• Не предназначена для кабелей с диаметром менее 13 мм - уплотнение будет некачественным
• Не рекомендуется использовать в условиях постоянного давления выше атмосферного - не является герметичным соединением под давлением
• Не подходит для кабелей с металлической броней или крупными элементами на конце - они могут повредить уплотнительное кольцо
• Не следует применять в качестве крепежа для тяжелых кабелей - вес должен передаваться на опорные конструкции, а не на сальник

Примеры использования

• Ввод кабеля питания в распределительный щит на улице
• Подключение датчиков к контроллеру в цеху с частыми мойками
• Проход кабеля в корпус насосной станции
• Фиксация сигнальных линий в системах автоматизации
• Монтаж в шкафах управления лифтами, эскалаторами, конвейерами

Практические советы

• Перед установкой проверьте диаметр кабеля штангенциркулем - даже 1 мм отклонения может нарушить герметичность
• Если кабель слишком жесткий, слегка согните его перед введением в гибкий отвод - так легче добиться правильного положения
• После монтажа потяните кабель - если сальник не двигается и не просачивается вода, установка выполнена правильно
• При использовании в холоде (ниже –20 C) материал становится более хрупким - избегайте резких движений при монтаже
• Для многожильных кабелей с большой гибкостью - этот сальник MGR 25 отличный выбор; для одножильных толстых - рассмотрите вариант с усиленным уплотнителем
