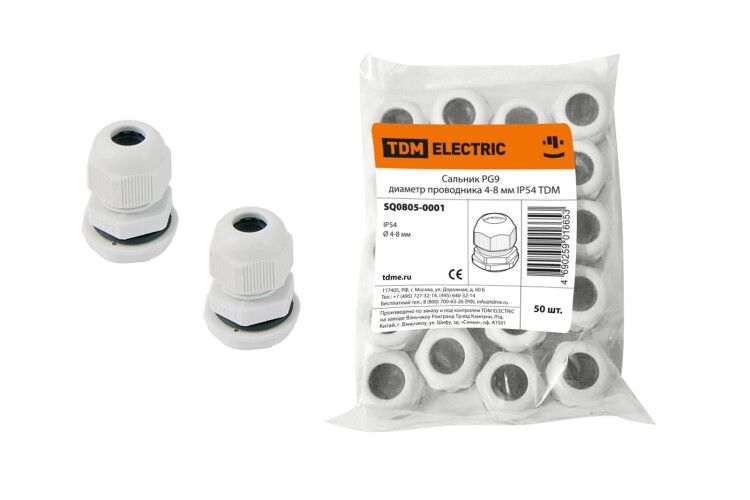

Сальник PG9 диаметр проводника 4-8мм IP54 | SQ0805-0001 TDM

Сальник PG 9 диаметр проводника 4–8 мм IP54 от TDM ELECTRIC - это надёжный элемент для герметичного ввода кабелей в электрооборудование, защищающий от пыли, влаги и механических воздействий. Артикул sq0805-0001 подходит для установки в щитах, на станках и других промышленных устройствах.

Назначение и область применения

Сальник PG 9 диаметр проводника 4–8 мм IP54 используется для безопасного прохода кабелей через стенки корпусов оборудования. Он предотвращает попадание пыли и влаги внутрь электрощита, а также защищает кабель от перегиба, истирания и вытягивания. Применяется в промышленных системах управления, распределительных щитах, автоматизированных линиях, насосных станциях и других местах, где важна долговечная герметизация.

Технические характеристики

• Тип резьбы: PG 9 (метрический эквивалент - M9)
• Шаг резьбы: 2 мм
• Длина резьбы: 33 мм
• Диапазон диаметров кабеля: 4–8 мм
• Степень защиты: IP54 - защита от пыли (не полностью, но в достаточной степени для большинства условий) и брызг воды со всех сторон
• Материал корпуса: нейлон с повышенной термостойкостью
• Уплотнение: неопреновое кольцо - эластичное, устойчивое к старению и широкому диапазону температур
• Рабочая температура: от –40 C до +80 C
• Крепление: с двумя гайками - основной и контргайкой для фиксации
• Размер ключа: 21 мм; наружный диаметр гайки: 24 мм
• Форма: прямолинейная (без угла)
• Цвет: светло-серый (RAL 9010)
• Электромагнитная совместимость (EMC): да - снижает помехи в чувствительных системах
• Безгалогенный состав: материал не содержит хлора, брома и других токсичных галогенов
• Поверхность: необработанная - без антикоррозийного покрытия, так как пластик не ржавеет
• Ударопрочный: да - выдерживает механические нагрузки при монтаже и эксплуатации
• Разделяемый: да - позволяет собирать и разбирать без демонтажа всей системы
• Разгрузка натяжения: да - уменьшает напряжение на жилы кабеля внутри
• Многослойная зона уплотнения: да - обеспечивает плотную посадку даже при колебаниях диаметра кабеля

Совместимость и монтаж

Сальник PG 9 диаметр проводника 4–8 мм IP54 совместим с любыми металлическими или пластиковыми корпусами, имеющими резьбу PG 9. Для установки:

• Засверлите отверстие диаметром 10,5–11 мм (стандарт для PG 9)
• Вставьте сальник в отверстие - резьба должна входить свободно
• Наденьте контргайку, затем затяните основную гайку ключом на 21 мм
• Протяните кабель через центральное отверстие - он должен плотно прилегать к уплотнителю
• Затяните контргайку против часовой стрелки, чтобы закрепить положение

Использование двух гаек исключает самооткручивание при вибрации. Разделяемая конструкция позволяет менять кабель без замены всего сальника.

Безопасность и стандарты

Сальник соответствует требованиям безопасности для промышленного оборудования. Отсутствие галогенов делает его безопасным при возгорании - не выделяет токсичных паров. EMC-исполнение гарантирует, что устройство не создаёт радиопомех и не восприимчиво к внешним ЭМИ. Температурный диапазон –40…+80 C позволяет использовать его в холодильных камерах, на открытых площадках и в помещениях с печным отоплением.

Преимущества

• Высокая прочность материала - нейлон не трескается при низких температурах
• Герметичность благодаря многослойному уплотнению из неопрена - работает даже при изменении диаметра кабеля в пределах 4–8 мм
• Легко монтировать и обслуживать - разделяемая конструкция экономит время при ремонтах
• Устойчивость к химическим средам - не реагирует на масла, смазки, слабые растворители
• EMC-защита - идеально для систем с частотными преобразователями и PLC
• Срок службы выше среднего - благодаря качественным материалам и отсутствию коррозии

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не обеспечивает герметичность при длительном контакте с жидкостью
• Не рекомендован для кабелей с диаметром менее 4 мм или более 8 мм - возможен проскок, потеря герметичности или деформация уплотнителя
• Не подходит для агрессивных химических сред (концентрированные кислоты, щелочи) - хотя нейлон устойчив, есть риск разрушения при длительном воздействии
• Не имеет антивандального исполнения - легко снимается при наличии инструмента
• Не предназначено для силовых кабелей свыше 10 кА - не является частью системы защиты от КЗ

Примеры использования

• Ввод кабеля питания в станок ЧПУ
• Проход сигнальных проводов в распределительном щите на заводе
• Подключение датчиков на конвейере с частыми мойками (брызги воды, но не погружение)
• Монтаж в осветительных коробках на улице - защита от пыли и влаги
• Системы автоматизации в пищевой промышленности - соответствие требованию безгалогенного состава

Практические советы

• Перед монтажом проверьте диаметр кабеля - лучше, чтобы он был около 6 мм, тогда уплотнение будет работать оптимально
• Не используйте сальник для многожильных кабелей с большим внешним диаметром - они могут не войти в отверстие
• При использовании в условиях вибрации всегда применяйте контргайку - она предотвращает ослабление
• Если кабель слишком тонкий (ближе к 4 мм), можно использовать дополнительный уплотнительный вкладыш - но не все модели поддерживают это
• При необходимости замены кабеля - просто открутите контргайку, выньте кабель, введите новый и снова затяните
• Сальник PG 9 диаметр проводника 4–8 мм IP54 от TDM ELECTRIC (артикул sq0805-0001) часто комплектуется другими размерами - удобно иметь запас для универсальных решений
