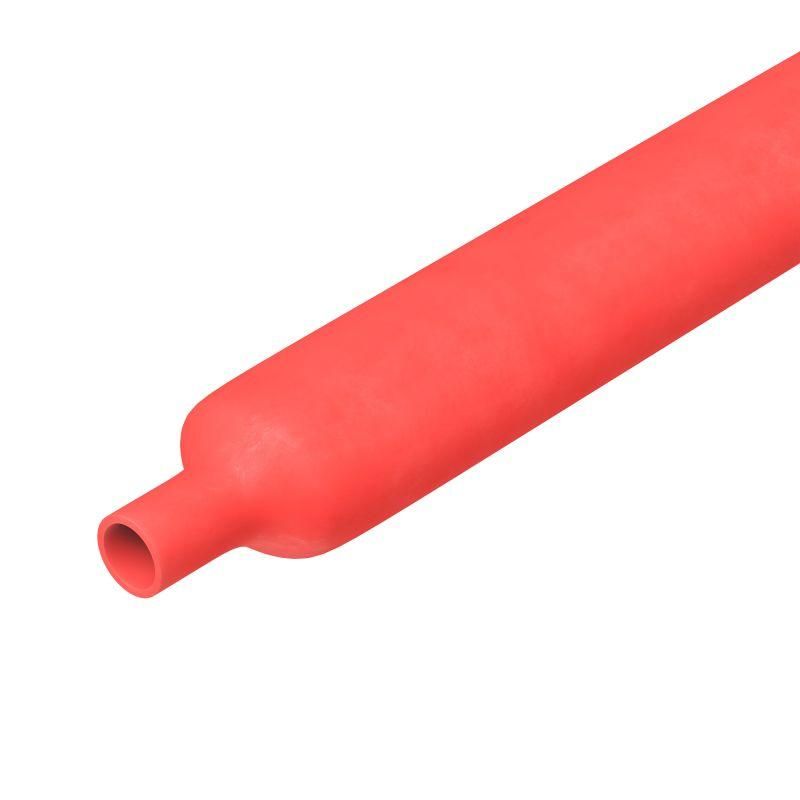

Самозатухающая термоусаживаемая трубка 9,5/4,7 мм красный | TN2PC20195V0R DKC ДКС

Термоусаживаемая трубка самозатухающая 9,5/4,7 мм красная от DKC (ДКС), артикул tn2pc20195v0r, используется для изоляции и защиты мест соединений проводов, обеспечивая надёжную герметизацию и повышенную безопасность за счёт самозатухающего материала.

Назначение и область применения

Термоусаживаемая трубка самозатухающая 9,5/4,7 мм красная применяется для электрической изоляции проводов, защиты точек спайки, опрессовки и ответвлений. Также служит для маркировки цепей и повышения механической прочности изоляционного слоя. Подходит для условий с риском возгорания - например, в устройствах с высокими нагрузками или ограниченным доступом воздуха.

Области применения: автомобильная и железнодорожная электроника, авиационные системы, судовое оборудование, медицинские приборы, промышленная автоматизация, электротехнические шкафы и космические аппараты.

Технические характеристики

• Диаметр до усадки: 9,5 мм - позволяет легко надеть на соединения и кабели большего диаметра;
• Диаметр после усадки: 4,7 мм - плотно облегает поверхность, исключая люфт и попадание влаги;
• Коэффициент усадки: 2:1 - материал сужается ровно вдвое при нагреве, обеспечивая равномерное прилегание;
• Материал: полиолефин (PEX) - сочетает эластичность, долговечность и термическую стабильность;
• Толщина стенки после усадки: 0,64 мм - достаточна для механической защиты, но сохраняет гибкость;
• Рабочая температура: от -55 C до +135 C - выдерживает экстремальные условия, включая холодные регионы и перегрев оборудования;
• Исполнение: тонкостенная - минимизирует объём, удобна для компактных сборок;
• Цвет: красный - обеспечивает визуальную маркировку, соответствует цветовым стандартам полярности или фазы;
• Класс горючести: ПВ-2 - самозатухающий, не поддерживает горение даже при контакте с источником пламени.

Совместимость и монтаж

Трубка совместима с медными и алюминиевыми проводами, клеммами, разъёмами и опрессованными контактами. Для установки требуется тепловая пушка или фен с регулируемой температурой (не ниже 120 C). Нагрев следует начинать с одного конца, двигаясь равномерно к другому - так избежать образования пузырей и неравномерной усадки.

Не рекомендуется использовать на поверхностях с острыми краями без предварительной защиты - возможны порезы тонкой стенки. Перед применением проверьте, что диаметр кабеля после усадки не превышает 4,7 мм - иначе трубка не будет плотно прилегать.

Безопасность и стандарты

Термоусаживаемая трубка самозатухающая 9,5/4,7 мм красная соответствует классу горючести ПВ-2, что делает её подходящей для применения в зонах с повышенными требованиями к пожаробезопасности. Материал не содержит галогенов, не выделяет едких паров при нагреве - безопасна для закрытых помещений и чувствительного оборудования.

Преимущества

• Высокая степень усадки (2:1) обеспечивает плотное прилегание даже к неровным поверхностям;
• Самозатухающий материал снижает риск распространения огня;
• Устойчивость к широкому диапазону температур - работает в суровых условиях;
• Гибкость после усадки - не хрупкая, не трескается при изгибе;
• Яркий красный цвет упрощает идентификацию цепей и диагностику;
• Тонкостенная конструкция экономит место внутри корпусов и жгутов.

Ограничения применения

• Не предназначен для постоянного воздействия открытого пламени - лишь препятствует его распространению;
• Не обеспечивает гидроизоляцию под давлением - не заменяет герметичные соединители в водонепроницаемых системах;
• Не рекомендован для использования на проводах с диаметром более 8–9 мм до усадки - риск недостаточной усадки;
• Чувствителен к механическим повреждениям до усадки - лучше хранить в оригинальной упаковке и избегать контакта с острыми предметами.

Примеры использования

• Изоляция места пайки в бортовой сети автомобиля;
• Защита клемм в распределительном щите железной дороги;
• Маркировка фазы L в силовых цепях управления станком;
• Закрытие соединений в медицинском оборудовании, где важна чистота и безопасность;
• Фиксация и изоляция проводов в кабельных жгутах самолётов и космических модулей.

Практические советы

• Перед использованием проверьте внутренний диаметр кабеля - он должен быть меньше 4,7 мм после усадки; если больше - выберите трубку с большим коэффициентом усадки;
• Настройте температуру фена на 120–150 C - слишком высокая температура может вызвать деформацию или потемнение;
• При работе в труднодоступных местах используйте насадку-удлинитель на фен для равномерного прогрева;
• Красный цвет часто используется для положительной полярности - соблюдайте цветовые стандарты вашей системы;
• Трубка поставляется нарезкой по 1 мм - отмеряйте нужную длину заранее, чтобы избежать лишних отходов.
