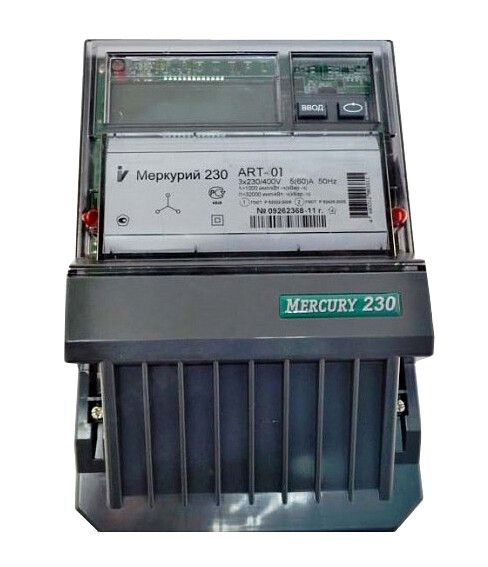

Счетчик Меркурий 230 ART-01 RN 5-60А/400В (мнтар.) ЖКИ (монт. пл.) Инкотекс АRT-01

Счетчик электрический трехфазный 5-60А/400В (многотарифный) с жидкокристаллическим дисплеем (монтажная плата) от бренда Инкотекс СК, артикул меркурий 230 art-01 rn - предназначен для точного учета активной и реактивной энергии в трехфазных сетях с напряжением до 400 В. Устройство подходит для установки в промышленных объектах, жилых комплексах и коммунальных системах, где требуется многотарифный контроль потребления.

Назначение и область применения

Счетчик электрический трехфазный 5-60А/400В (многотарифный) с жидкокристаллическим дисплеем (монтажная плата) используется для измерения и регистрации расхода электроэнергии в сетях с четырьмя проводниками (три фазы + нейтраль). Подходит для учета однонаправленного потребления - то есть когда энергия движется только от сети к потребителю.

• Промышленные предприятия: цеха, компрессорные станции, насосные узлы
• Жилищно-коммунальные объекты: многоэтажные дома, коттеджные поселки
• Объекты с дифференцированным тарифированием: ночная зона, пиковые часы
• Автономные системы: солнечные станции, генераторные установки (при наличии обратного потока - см. ограничения)

Технические характеристики

• Тип: Электронный, многотарифный, прямого включения
• Фазность: 3-фазный + N (4 проводника)
• Номинальный ток (In): 5 А
• Максимальный ток (Imax): 60 А
• Номинальное напряжение: 220–230 В между фазой и нейтралью; 380–400 В между фазами
• Частота: 50 Гц
• Класс точности: 1,0 (по активной энергии); 2,0 (по реактивной)
• Интерфейс связи: RS-485 (для передачи данных на АСКУЭ или сервер)
• Индикация: ЖК-дисплей с шестью разрядами
• Импульсный выход: 1000–32000 имп/кВт·ч (для подключения внешних устройств сбора данных)
• Защита от обратного хода: Да - предотвращает учет энергии, возвращаемой в сеть
• Степень защиты: IP54 - защищен от пыли и брызг воды
• Температурный режим: от –40 C до +55 C
• Габариты: 258 × 170 × 74 мм
• Вес: менее 1,5 кг
• Крепление: Накладное, на три винта
• Калибровка: Проверен и внесен в Российский реестр средств измерений

Совместимость и монтаж

Счетчик электрический трехфазный 5-60А/400В (многотарифный) с жидкокристаллическим дисплеем (монтажная плата) устанавливается накладным способом на стену или щит. Для подключения используются четыре провода: три фазы (L1, L2, L3) и нейтраль (N). Монтаж выполняется через три крепежных отверстия, расположенных по углам корпуса.

• Не требует трансформаторов тока - подключается напрямую в цепь до 60 А
• RS-485 позволяет интегрировать устройство в автоматизированную систему учёта (АСКУЭ)
• Встроенные электронные пломбы обеспечивают целостность показаний
• Для работы с RS-485 необходима совместимая шина и терминал (например, модуль сбора данных с протоколом Modbus RTU)

Безопасность и стандарты

• Соответствует требованиям ГОСТ Р 52320-2005 и ГОСТ Р 52495-2005
• Включен в государственный Реестр средств измерений РФ - допущен к использованию для коммерческого учета
• Калибровка выполнена заводом, срок поверки указан в паспорте
• IP54 обеспечивает безопасную работу в помещениях с повышенной влажностью (например, подстанции, котельные)

Преимущества

• Многотарифный учет - возможность задать несколько тарифов (например, день/ночь/выходные)
• Высокая надежность: электронная начинка без механических частей
• ЖК-дисплей отображает все основные параметры: текущий расход, тариф, напряжение, частоту
• Встроенная защита от перемотки и попыток несанкционированного доступа
• Широкий диапазон рабочих температур - подходит для холодных регионов России

Ограничения применения

• Не предназначен для учета двунаправленного потока (например, при подключении солнечных панелей, возвращающих энергию в сеть) - функция “стопор обратного хода” блокирует такие данные
• Не имеет встроенного Wi-Fi или Ethernet - для удаленного доступа нужен внешний контроллер
• Максимальный ток 60 А - не подходит для нагрузок выше этого значения (требуются трансформаторные счетчики)
• IP54 не гарантирует защиту от постоянного воздействия струи воды - не устанавливать на открытых площадках без кожуха

Примеры использования

• На предприятии: учет энергопотребления цеха с раздельными тарифами для дня и ночи
• В ЖКХ: расчет платы за свет в доме с несколькими тарифными зонами
• В теплице: управление освещением и нагревом по расписанию с записью данных в базу через RS-485
• На автозаправке: контроль питания насосов, освещения и видеонаблюдения

Практические советы

• Перед монтажом проверьте соответствие напряжения сети (380–400 В) и максимальной нагрузки (не более 60 А)
• При подключении RS-485 используйте экранированный кабель, заземлите экран на одном конце
• Для долговременной работы в условиях запыленности рекомендуется установить счетчик внутри закрытого щита
• При первом включении - убедитесь, что дисплей отображает актуальные дату и время; при необходимости сбросьте их через сервисный режим
• Срок службы - до 15 лет, но периодичность поверки - каждые 16 лет (уточняйте в паспорте изделия)
