Щит этажный 3 кв. (1000х950х160) EKF PROxima | mb29-v-3

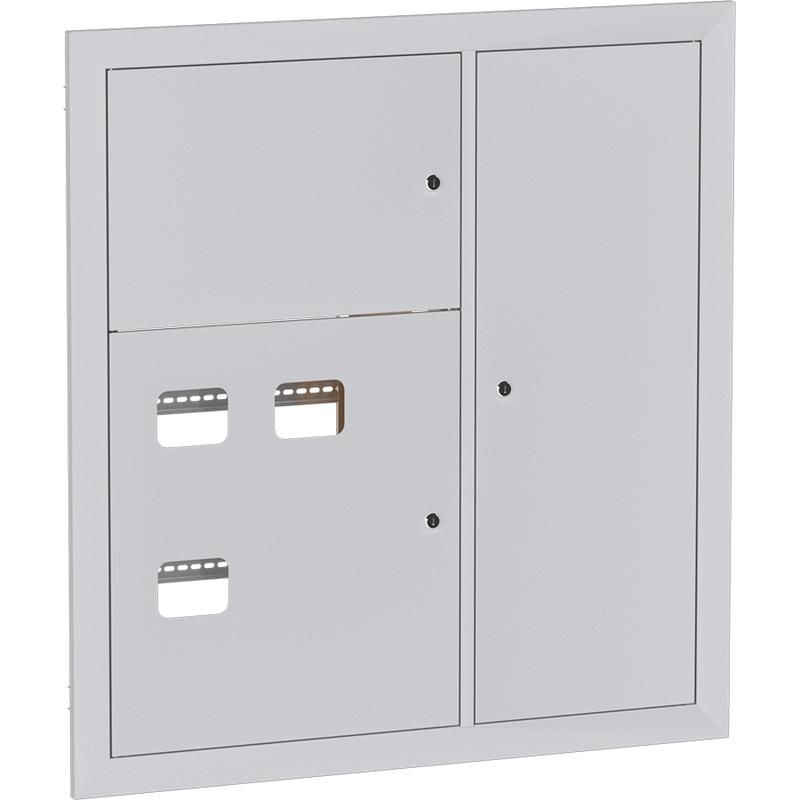

Щит этажный 3 квадратных (1000х950х160) PROxima от EKF - это металлический корпус для организации распределительных щитов на этажах жилых домов. Он обеспечивает безопасное размещение автоматических выключателей, счетчиков и слаботочного оборудования, соответствует требованиям монтажа в бетонную стену и рассчитан на длительную эксплуатацию.

Назначение и область применения

Щит этажный 3 квадратных (1000х950х160) PROxima предназначен для установки в подъездах многоквартирных домов. Внутри него размещают устройства учёта электроэнергии, автоматы защиты групповых линий квартиры, а также оборудование слабых токов - модули телефонной сети, TV-распределителей, системы домофона. Корпус позволяет централизованно управлять питанием нескольких квартир и защищает коммуникации от внешних воздействий.

Технические характеристики

• Размеры: 1000×950×160 мм - компактная высота и глубина подходят для встраивания в стену;
• Материал: сталь с порошковым покрытием - повышает прочность и устойчивость к коррозии;
• Цвет: RAL 7035 (серый) - сочетается с интерьером подъездов и не требует дополнительной окраски;
• Степень защиты IP31 - предохраняет от попадания крупных частиц пыли и вертикально падающих капель воды;
• Количество дверей: три - каждая дверь открывается отдельно, удобна для доступа к оборудованию разных типов;
• Наличие стекла: да - позволяет визуально контролировать положение автоматов без открытия двери;
• Гарантия: 60 месяцев - подтверждает долговечность материала и сборки.

Совместимость и монтаж

Щит этажный 3 квадратных (1000х950х160) PROxima имеет встраиваемую конструкцию - он монтируется в нишу стены, выступая лишь на уровень дверей. Установка возможна в бетонных, кирпичных и гипсобетонных перегородках. Перед монтажом необходимо проверить соответствие размеров ниши: внутренняя глубина должна быть не менее 180 мм с запасом для проводов. Крепление осуществляется через фланец корпуса. Все двери оснащены замками с возможностью пломбирования - важно использовать одноразовые пломбы при передаче объекта в эксплуатацию.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1 для распределительных щитов. Степень защиты IP31 исключает риск поражения током при случайном контакте с элементами внутри щита. Порошковое покрытие не содержит свинца и фталатов, что делает его безопасным для помещений с постоянным пребыванием людей. Наличие стекла снижает необходимость частого вскрытия, минимизируя риск ошибок при обслуживании.

Преимущества

• Трёхдверная конструкция позволяет изолировать силовое и слаботочное оборудование - снижает помехи и упрощает диагностику;
• Стекло на каждой двери даёт возможность быстрой визуальной проверки состояния автоматов;
• Порошковое напыление устойчиво к механическим повреждениям и химическим веществам, используемым при уборке;
• Глубина 160 мм достаточна для установки DIN-рейки с несколькими рядами автоматов и счётчиков;
• Долгий гарантийный срок указывает на надёжность производства EKF.

Ограничения применения

• Не подходит для наружной установки - степень защиты IP31 недостаточна для открытых площадок;
• Не рекомендован для мест с повышенной влажностью (например, подвалы, сырые подъезды) - отсутствует герметизация;
• Не предназначен для размещения мощных преобразователей или АВР - ограниченная теплопроводность стали и малая глубина не обеспечивают эффективное теплоотведение;
• Запрещено использовать без заземления - корпус должен быть соединён с PE-проводником согласно ПУЭ.

Примеры использования

• Распределительный щит на этаже 9-этажного дома: три двери - одна для счётчиков, вторая для автоматов квартиры №№ 1–5, третья для домофона и TV-роутера;
• Обновление старой проводки в панельном доме: вместо деревянных шкафов установлен щит этажный 3 квадратных (1000х950х160) PROmina - повысились безопасность и эстетика;
• Жилищно-коммунальные проекты: совместим с популярными счётчиками Меркурий, Эnergomera и автоматами IEK/ABB.

Практические советы

• Перед монтажом проверьте, чтобы ниша была ровной - перекосы затруднят закрывание дверей;
• При прокладке кабелей оставляйте запас длины 15–20 см - это упростит замену оборудования в будущем;
• Используйте термоусадочные трубки и маркировку на проводах - особенно важно при работе с трёмя дверями;
• Не забудьте подключить заземляющий провод к специальному болту на корпусе - это обязательное условие безопасности;
• При заказе убедитесь, что выбрана модель mb29-v-3 - другие артикулы EKF имеют другую глубину или количество дверей.
