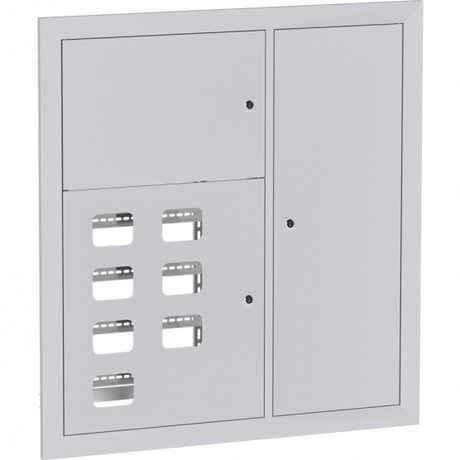

Щит этажный 7 кв. (1000х950х160) EKF Basic | mb28-v-7

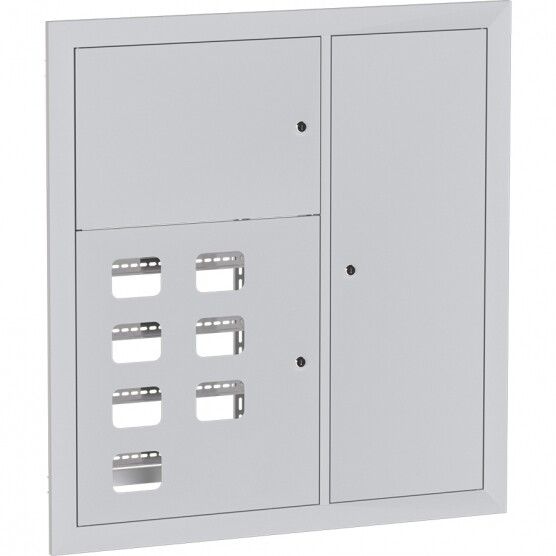

Щит этажный 7 кв. (1000х950х160) Basic EKF - это готовый металлический корпус для организации распределительных щитов на этаже многоквартирного дома. Он обеспечивает безопасное размещение автоматических выключателей, УЗО и счетчиков, а также поддерживает монтаж слаботочного оборудования. Артикул mb28-v-7 соответствует серии Basic от бренда EKF.

Назначение и область применения

Щит этажный 7 кв. (1000х950х160) Basic EKF предназначен для установки в жилых зданиях, где требуется централизованное распределение электроэнергии между квартирами. Внутри него размещают устройства защиты: автоматические выключатели, УЗО, счетчики электроэнергии. Также возможно монтаж оборудования слабых токов - телефонных модулей, TV-распределителей, домофонов. Подходит для сборки этажных щитов в подъездах, технических этажах и коридорах.

Технические характеристики

• Размеры: 1000×950×160 мм (высота × ширина × глубина)
• Материал: сталь с порошковым покрытием - устойчиво к механическим повреждениям и коррозии
• Степень защиты IP31 - предохраняет от твердых предметов больше 2,5 мм и вертикально падающих капель воды
• Количество дверей: три - позволяют организовать разделение по функциям (например, силовые, слаботочные, учёт)
• Цвет: серый - совместим с типовой цветовой гаммой интерьеров подъездов
• Гарантия: 36 месяцев
• Тип установки: встраиваемая (заподлицо) - позволяет сделать поверхность стены ровной после монтажа
• Наличие застекленной двери - обеспечивает визуальный контроль состояния приборов без вскрытия

Совместимость и монтаж

Щит этажный 7 кв. (1000х950х160) Basic EKF поставляется в собранном виде со сварной конструкцией и несъемной монтажной рамой. Это ускоряет установку: достаточно закрепить корпус в нишу стены и подключить провода. Монтаж возможен как в кирпичные, так и в панельные стены. Глубина 160 мм достаточна для размещения стандартных DIN-рейки с 7–10 модульными устройствами на каждую дверь. Шины и сжимы “Орех” не входят в комплект - их необходимо приобрести отдельно.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в помещениях с нормальной влажностью. Степень защиты IP31 исключает попадание крупных частиц и случайный контакт с токоведущими частями через двери. Наличие застекленной двери снижает риск несанкционированного доступа. Серия Basic EKF прошла испытания на соответствие ГОСТ Р 51321.1 и ГОСТ Р 50030.2.

Преимущества

• Трехдверная конструкция удобна для разделения нагрузок: одна дверь - на счетчики, вторая - на автоматы, третья - на слаботочные системы
• Порошковое покрытие не требует дополнительной антикоррозийной обработки
• Защелкивающиеся двери обеспечивают надежное закрывание без дополнительных фиксаторов
• Встроенная монтажная рама упрощает крепление DIN-реек и других элементов внутри корпуса
• Подходит для скрытой установки - сохраняет эстетику интерьера

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP31 недостаточна для воздействия дождя, снега или высокой влажности
• Не содержит внутренних шин и коммуникаций - все комплектующие (DIN-рейки, клеммы, УЗО) должны быть установлены дополнительно
• Не рекомендован для помещений с химически активной средой (агрессивные пары, кислоты)
• Глубина 160 мм ограничивает использование крупных устройств (например, трехфазных счетчиков с внешними трансформаторами тока)

Примеры использования

• Этажный щит в 9-этажном панельном доме: три двери - по одной на 3 квартиры, с учетом и защитой каждой
• Общий щит в новостройке с раздельным учетом: свет, розетки, кондиционеры, домофон и ТВ-антенна
• Распределительный пункт в подвале с выводом на этажи - при условии сухости и отсутствия протечек

Практические советы

• Перед монтажом проверьте глубину ниши: она должна быть минимум 170 мм с учетом отделки стены
• При использовании застекленной двери избегайте установки рядом с источниками тепла - стекло может потрескаться
• Для лучшей вентиляции оставьте свободное пространство вокруг корпуса - особенно сверху и снизу
• При заказе комплектующих учитывайте, что каждый модуль занимает 17,5 мм по ширине - рассчитывайте количество мест заранее
• Щит этажный 7 кв. (1000х950х160) Basic EKF лучше использовать в проектах с четким планированием нагрузок - он не предусматривает последующего увеличения числа модулей без замены корпуса
