Щит этажный 4 кв. без слабот. отс. (1000х650х150) Basic |mb28-v-4r| EKF

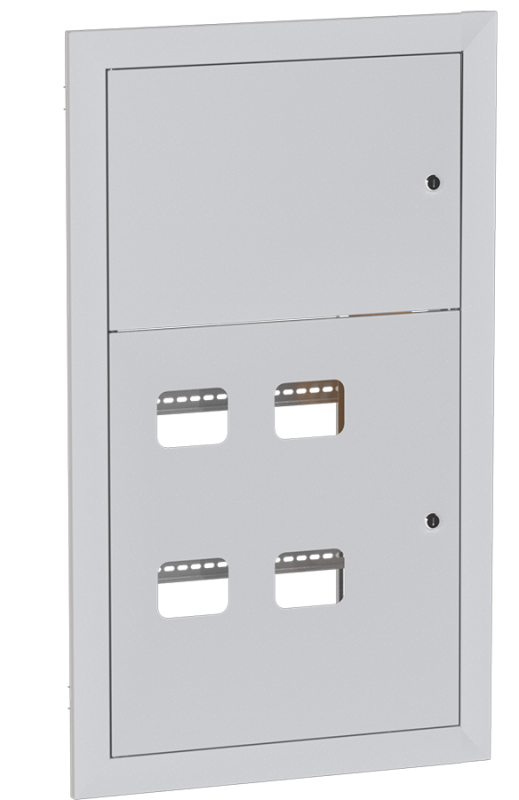

Щит этажный 4 квартиры без слаботочного отсека 1000x650x150 мм стальной серый IP00 от EKF серии Basic предназначен для распределения электроэнергии в многоквартирных домах. Этот щит обеспечивает компактное и надёжное размещение автоматических выключателей и других устройств в одном месте, удобном для обслуживания. Артикул mb28-v-4r соответствует базовой линейке EKF, ориентированной на простые решения для жилой застройки.

Назначение и область применения

Щит этажный 4 квартиры без слаботочного отсека используется для установки в коридорах или специальных нишах на этажах жилых зданий. Он служит центральным узлом распределения силовой нагрузки между четырьмя квартирами. Подходит для монтажа в местах, где нет необходимости в подключении слаботочных систем (телефон, интернет, сигнализация). Устанавливается исключительно внутри помещений, защищённых от внешнего воздействия.

Технические характеристики

• Габариты: 1000×650×150 мм - позволяет разместить до 36 модулей DIN, что достаточно для трёх-четырёх автоматов на каждую квартиру + вводной аппарат и УЗО;
• Материал: сталь с порошковым покрытием - повышает долговечность и устойчивость к механическим повреждениям;
• Цвет: серый - сочетается с большинством интерьеров и легко окрашивается при необходимости;
• Степень защиты: IP31 - защита от предметов больше 2,5 мм и вертикальных капель воды; не предназначена для влажных или открытых зон;
• Количество дверей: три - позволяют организовать отдельный доступ к каждой квартире, снижают риск случайного вмешательства;
• Способ монтажа: встраиваемый - требует подготовки ниши в стене, не выступает за плоскость отделки;
• Установка в стену: да - совместим с типичными технологиями кладки и штукатурки.

Совместимость и монтаж

Щит этажный 4 квартиры без слаботочного отсека 1000x650x150 мм стальной серый IP00 от EKF имеет готовые отверстия для крепления к стене через фланцы. Для встраивания требуется вырезать нишу глубиной не менее 160 мм с учётом толщины отделки. Каждая дверь открывается на 90 градусов - обеспечивает свободный доступ к модулям. Монтажные рейки DIN предварительно не установлены - их необходимо закрепить самостоятельно. Все клеммы и провода должны быть промаркированы согласно нормам ПУЭ.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р 50030.2. Сертифицировано для работы в условиях температуры от -25C до +40C. Степень защиты IP31 гарантирует безопасность при случайном контакте с внутренними частями только при условии, что двери плотно закрыты. Не допускается использование в сырых помещениях, на улице или в подвалах без дополнительной герметизации.

Преимущества

• Трёхдверная конструкция - позволяет каждому собственнику квартиры иметь самостоятельный доступ к своей группе автоматов;
• Высокая жёсткость стального корпуса - минимизирует деформацию при длительной эксплуатации;
• Порошковое покрытие - устойчиво к царапинам и химическим воздействиям, не требует ежегодного ремонта;
• Оптимальный размер - идеально подходит для стандартных этажных ниш в панельных и кирпичных домах;
• Совместимость с любыми DIN-модулями - можно использовать автоматы любой марки, включая EKF, Schneider, ABB, Legrand.

Ограничения применения

• Не подходит для установки во влажных помещениях - IP31 не защищает от брызг и конденсата;
• Отсутствие слаботочного отсека - нельзя смонтировать оборудование для связи, видеонаблюдения или домофона внутри этого щита;
• Только встраиваемый монтаж - невозможно использовать как навесной вариант;
• Не рекомендован для помещений с высокой запылённостью - пыль может попадать внутрь через щели вокруг дверей;
• Не содержит встроенных средств защиты от прямого прикосновения - необходимо дополнительно устанавливать изоляционные крышки на клеммах.

Примеры использования

• Этажный щит в девятиэтажном панельном доме - распределение энергии между 4 квартирами на этаже;
• Жилой комплекс с индивидуальными вводами - каждый владелец получает свою дверь и автономный доступ к своим автоматам;
• Объекты с централизованным учётом - передача показаний по одному вводному счётчику на весь этаж;
• Реконструкция старых сетей - замена устаревших деревянных щитов на современный металлический аналог.

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть на 10–15 мм больше толщины щита (150 мм);
• Используйте анкерные болты M6 для крепления к бетонной стене - саморезы недостаточно надёжны;
• При проектировании схемы учитывайте, что 36 модулей - это максимум; лучше оставлять запас на будущее;
• Подпишите все двери и группы автоматов - это ускоряет поиск неисправностей и снижает риски перегрузки;
• После монтажа обязательно проверьте плотность закрывания дверей - щели более 2 мм нарушают защиту IP31;
• Артикул mb28-v-4r - это базовая модель; если нужна защита выше IP31 - выбирайте другие серии EKF, например, FORT или ЩМП.
