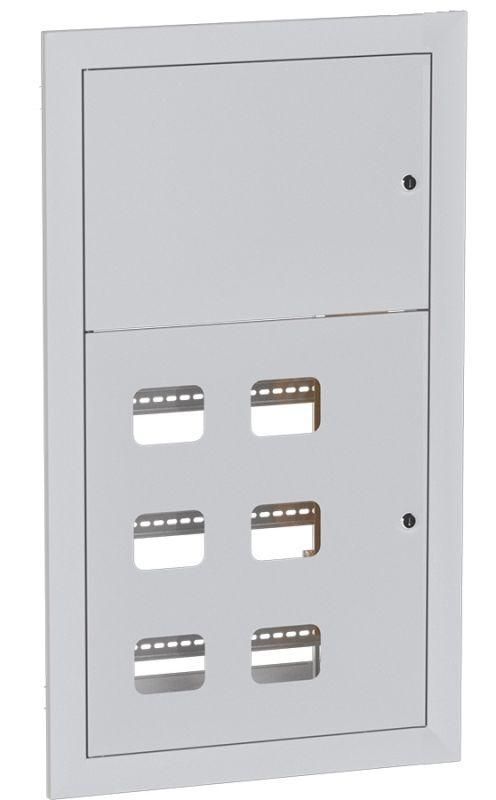

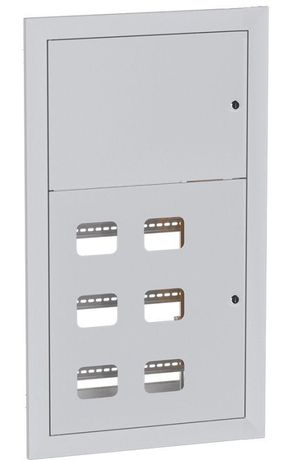

Щит этажный 6 кв. без слабот. отс. (1000х650х150) Basic |mb28-v-6r| EKF

Щит этажный 6 кв. без слаботочных отсеков (1000х650х150) сталь серый IP00 от EKF в серии Basic предназначен для установки в жилых домах на этажных площадках - он обеспечивает распределение электроэнергии по квартирам, учёт потребления и защиту групповых линий от перегрузок и КЗ. Модель mb28-v-6r не имеет отделений для слаботочных систем, что делает её оптимальным решением для проектов, где такие устройства вынесены за пределы этажного щита.

Назначение и область применения

Щит этажный 6 кв. без слаботочных отсеков (1000х650х150) сталь серый IP00 используется для централизованного распределения энергии между шестью квартирами. Он устанавливается в специальных нишах в стенах этажных коридоров многоквартирных домов. Подключаются силовые линии: освещение, розетки, мощная бытовая техника. Защита осуществляется автоматическими выключателями, установленными на DIN-рейке. Этот щит не предназначен для размещения оборудования связи, телевидения или безопасности - для этих целей нужны отдельные корпуса.

Технические характеристики

• Размеры: 1000×650×150 мм - позволяет разместить до 36 модулей DIN
• Материал: сталь с порошковым покрытием - устойчив к механическим повреждениям и коррозии
• Цвет: серый - соответствует типичному цветовому решению в жилищном фонде
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикальных капель воды
• Количество дверей: три - обеспечивают доступ к каждой из трёх зон распределения (например, по секциям дома)
• Способ монтажа: встраиваемый - требует подготовленной ниши в стене
• Поддержка установки: да - совместим со стандартными нишами в бетонных и кирпичных стенах

Совместимость и монтаж

Щит этажный 6 кв. без слаботочных отсеков (1000х650х150) сталь серый IP00 рассчитан на встраивание в стену. Габариты ниши должны быть минимум на 10–15 мм больше габаритов самого щита - это необходимо для компенсации неровностей кладки и фиксации кронштейнами. Убедитесь, что глубина ниши достаточна для свободного открывания всех трёх дверей. Кабели заводятся через кабельные вводы, предусмотренные в нижней части корпуса. Наличие трёх дверей позволяет выполнять работы в одной зоне без вскрытия всего щита - удобно при обслуживании нескольких собственников квартир.

Безопасность и стандарты

Щит этажный 6 кв. без слаботочных отсеков (1000х650х150) сталь серый IP00 соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р 51321.1. Степень защиты IP31 исключает попадание крупных инородных тел и защиту от конденсата и вертикальных потоков воды - этого достаточно для сухих помещений типа этажных коридоров. Однако не допускается установка в помещениях с повышенной влажностью, например, в подвале или на лестничной клетке без крыши. Серия Basic от EKF прошла испытания на долговечность и термостойкость.

Преимущества

• Высокая прочность стального корпуса - выдерживает нагрузки при монтаже и длительную эксплуатацию
• Порошковое покрытие - не требует окраски после установки, легко моется
• Три двери - позволяют организовать раздельный доступ для разных управляющих компаний или собственников
• 36 модулей DIN - хватает для размещения автоматических выключателей, УЗО, счетчиков и коммуникаций
• Оптимизация под типовой проект - идеально подходит для массового жилищного строительства

Ограничения применения

• Не подходит для установки во влажных, сырых или открытых местах - IP31 недостаточно для таких условий
• Отсутствие слаботочных отсеков - нельзя использовать для размещения модемов, видеодомофонов, антенн
• Только встраиваемый монтаж - невозможно закрепить на поверхности стены
• Не рекомендован для объектов с высокой степенью пылевлагозащиты - например, парковок или технических помещений с частым мытьём

Примеры использования

• Этажный щит в новостройке с шестью квартирами на этаже - основной пункт распределения питания
• Реконструкция старого жилого дома - замена устаревших деревянных щитов на современный металлический корпус
• Объекты с централизованным учётом - когда каждый квартирособственник получает доступ только к своему автомату
• Проекты с выносом слаботочных систем в подвал или технический этаж - здесь щит mb28-v-6r работает как силовой узел

Практические советы

• Перед монтажом проверьте глубину ниши - она должна позволять полностью закрыть все три двери без усилия
• Используйте кабельные вводы с герметичными прокладками даже при IP31 - это продлит срок службы контактов
• При планировании количества модулей - оставьте запас 4–6 мест на будущие изменения (например, установка УЗО)
• Не используйте этот щит как распределительный для офисов или промышленных участков - он создан исключительно для жилых многоэтажек
• Артикул mb28-v-6r совместим с другими изделиями серии Basic - можно заказывать аналогичные элементы для масштабирования проекта
