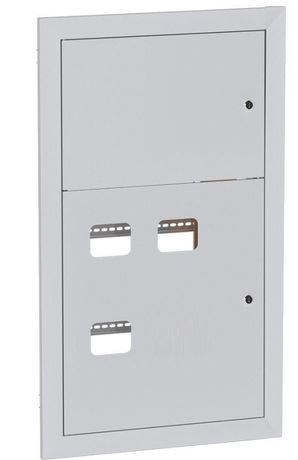

Щит этажный 3 кв. без слабот. отс. (1000х650х150) Basic |mb28-v-3r| EKF

Щит этажный 3 квадратных метра без слаботочных отсеков 1000x650x150 мм стальной серый IP00 от EKF - это надежный корпус для сборки распределительных щитов в многоквартирных домах. Артикул mb28-v-3r предназначен для установки автоматических выключателей, УЗО и счетчиков в жилых помещениях, где не требуется раздельное место для слаботочных систем.

Назначение и область применения

Щит этажный 3 квадратных метра без слаботочных отсеков 1000x650x150 мм стальной серый IP00 используется для централизованного приема и распределения электроэнергии по квартирам. Подходит для монтажа в этажных щитовых на лестничных клетках. Обеспечивает защиту групповых линий от перегрузок и коротких замыканий. Не предназначен для размещения слаботочного оборудования - телефона, TV, интернета - так как не имеет отдельных отсеков.

Технические характеристики

• Размеры: 1000×650×150 мм - компактная высота, удобна для установки в нишу стены;
• Количество модулей DIN: 36 - позволяет разместить до 36 стандартных автоматов или комбинированных устройств (например, УЗО+АВ);
• Материал: сталь с порошковым покрытием - прочный, устойчив к механическим повреждениям и коррозии;
• Цвет: серый - соответствует типичному цветовому решению этажных щитовых;
• Степень защиты: IP31 - защищает от твердых предметов больше 2,5 мм и вертикально падающих капель воды; не обеспечивает герметичность;
• Количество дверей: 3 - каждая дверь открывается отдельно, удобно для обслуживания нескольких квартир;
• Способ монтажа: встраиваемый - требует подготовленной ниши в стене;
• Установка в стену: да - совместим с бетонными, кирпичными и гипсокартонными стенами при соблюдении технологии;
• Шины: предустановленные шины для фазных (L) и заземляющих (PE) проводников - снижают время монтажа и исключают ошибки при соединении.

Совместимость и монтаж

Щит этажный 3 квадратных метра без слаботочных отсеков 1000x650x150 мм стальной серый IP00 поставляется в собранном виде. Монтажная рама съемная - её можно удалить перед установкой счетчиков или автоматов, чтобы получить доступ к задней части щита. После монтажа рама возвращается на место. Для установки необходимо:

• Подготовить нишу в стене глубиной не менее 160 мм (с запасом на изоляцию и кабели);
• Обеспечить доступ к лицевой стороне для открытого доступа к дверям;
• Использовать анкерные болты или дюбеля для фиксации корпуса в нише;
• Не забывать про заземление корпуса через PE-шину - она уже есть, остается лишь подключить заземляющий провод.

Безопасность и стандарты

Щит этажный 3 квадратных метра без слаботочных отсеков 1000x650x150 мм стальной серый IP00 соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-2. Серия Basic от EKF прошла проверку на термическую и электродинамическую стойкость. Корпус выполнен из стали, не поддерживающей горение. Наличие шин PE гарантирует правильную систему заземления, что важно для безопасности пользователей.

Преимущества

• Предустановленные шины L и PE экономят время монтажа и минимизируют риск ошибок;
• Съемная монтажная рама упрощает установку крупногабаритных устройств, таких как трехфазные счетчики;
• Три двери позволяют организовать раздельный доступ для каждой квартиры - удобно для ЖКХ и управляющих компаний;
• Порошковое покрытие устойчиво к царапинам и химическим воздействиям в условиях подъездов;
• Высокая плотность модулей (36) позволяет вместить все нужные устройства даже в ограниченном пространстве.

Ограничения применения

• IP31 не подходит для помещений с повышенной влажностью - например, в подвале или на улице;
• Отсутствие слаботочных отсеков делает невозможным размещение сетевых, телефонных или TV-устройств - для этого нужны другие модели;
• Встраиваемый монтаж требует точной подготовки ниши - нельзя использовать как накладной щит;
• Не рекомендован для мест с возможностью попадания пыли или мелкого мусора - степень защиты недостаточна для таких условий.

Примеры использования

• Этажный щит в 9-этажном панельном доме - распределение энергии по 3–4 квартирам на этаже;
• Жилой комплекс с индивидуальным учетом - каждый дверной отсек обслуживает одну квартиру;
• Реконструкция старых щитовых - замена устаревших деревянных щитов на современные металлические с предустановленными шинами.

Практические советы

• Перед монтажом проверьте глубину ниши - 150 мм корпуса + 10–15 мм на кабели = минимум 165 мм свободного места;
• Используйте кабельные вводы с уплотнителями, чтобы избежать сквозняков и попадания пыли;
• При использовании трехфазных автоматов убедитесь, что ширина модуля не превышает 36 единиц - некоторые устройства занимают 2–3 модуля;
• Не закрывайте двери щита, пока не закончен весь монтаж - внутренние элементы должны быть легко доступны для тестирования;
• Щит этажный 3 квадратных метра без слаботочных отсеков 1000x650x150 мм стальной серый IP00 - оптимальный выбор, если вам не нужны слаботочные системы, но важны надежность и скорость сборки.
