Щит этажный 5 кв. без слабот. отс. (1000х650х150) Basic |mb28-v-5r| EKF

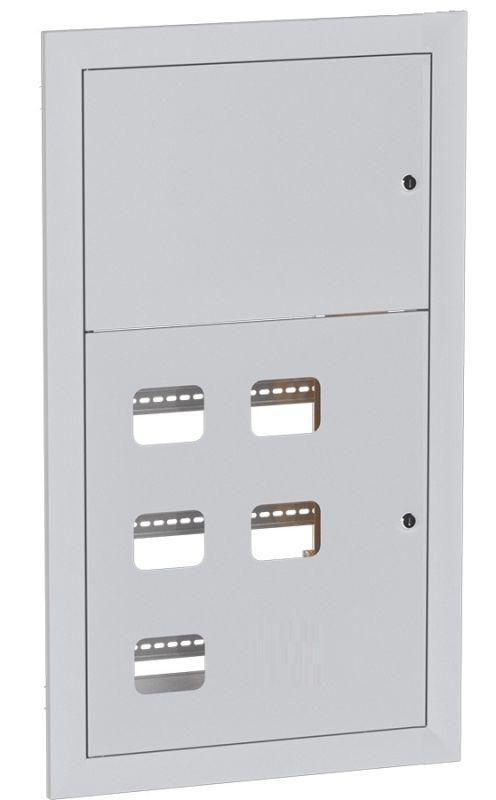

Щит этажный 5 кв. без слаботочных отсеков (1000х650х150) стальной серый IP00 от EKF в серии Basic предназначен для установки в жилых домах на этажных площадках - он обеспечивает распределение электроэнергии по квартирам, учёт потребления и защиту групповых линий от перегрузок и КЗ. Модель выполнена из стали с порошковым покрытием, имеет три двери и рассчитана на 36 модулей DIN. Артикул mb28-v-5r.

Назначение и область применения

Щит этажный 5 кв. без слаботочных отсеков (1000х650х150) стальной серый IP00 используется для централизованного распределения электроэнергии между пятью квартирами в многоквартирном доме. Он устанавливается на этаже в специальных нишах или на стене и содержит места для автоматических выключателей, УЗО, счётчиков и других устройств на шине DIN. Отсутствие слаботочных отсеков означает, что для телефонных, TV или сетевых систем требуется отдельная коробка - этот щит работает исключительно с силовой нагрузкой.

Технические характеристики

• Размеры: 1000×650×150 мм - позволяет разместить до 36 модулей DIN
• Материал корпуса: сталь с порошковым покрытием - устойчив к механическим повреждениям и коррозии
• Цвет: серый - соответствует типичному интерьеру технических помещений
• Степень защиты: IP31 - защищён от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Количество дверей: 3 - обеспечивают доступ к каждой группе квартир без вскрытия всего щита
• Тип монтажа: встраиваемый - требует подготовленной ниши в стене
• Поддержка установки в стену: да - совместим со стандартными бетонными/кирпичными стенами

Совместимость и монтаж

Щит этажный 5 кв. без слаботочных отсеков (1000х650х150) стальной серый IP00 монтируется только встраиваемым способом. Для этого необходимо заранее сделать в стене нишу глубиной не менее 160 мм с запасом на провода и кабели. Корпус фиксируется анкерами через отверстия в задней стенке. Все двери открываются на петлях - можно обслуживать одну квартиру, не открывая остальные. Подключение кабелей осуществляется через кабельные вводы, которые не предусмотрены в комплекте - их следует приобрести отдельно.

Безопасность и стандарты

Щит этажный 5 кв. без слаботочных отсеков (1000х650х150) стальной серый IP00 соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р 51321.1 для распределительных щитов. Степень защиты IP31 предотвращает попадание крупных частиц и случайного контакта с внутренними элементами, однако не защищает от брызг, влаги или пыли в условиях повышенной влажности - не рекомендуется для установки в подвалы, чердачные помещения или на открытых лестничных клетках.

Преимущества

• Трёхдверная конструкция - удобна для управления несколькими квартирами без демонтажа всего щита
• Высокая плотность модулей - 36 мест на DIN-рейке позволяют разместить все необходимые устройства даже при ограниченном пространстве
• Порошковое покрытие - долговечнее обычной краски, не царапается при частом обслуживании
• Стальная прочность - выдерживает механические воздействия, характерные для общественных зон

Ограничения применения

• Не подходит для установки во влажных помещениях - IP31 недостаточен для кухонь, ванных комнат или подъездов с высокой влажностью
• Отсутствуют слаботочные отсеки - нельзя использовать для комбинированных решений (например, с Wi-Fi маршрутерами или видеозвонками)
• Требуется точная подготовка ниши - некорректный размер проёма затруднит монтаж или вызовет деформацию корпуса
• Не имеет встроенных кабельных вводов - необходимо закупать и устанавливать их дополнительно

Примеры использования

• Распределительный щит на каждом этаже девятиэтажного дома, где каждая дверь обслуживает две-три квартиры
• Центральный пункт учёта и защиты для пяти однокомнатных квартир в новостройке
• Альтернатива старому щиту с пробками - современная замена с возможностью дальнейшей модернизации

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум на 10–15 мм больше толщины корпуса (150 мм), чтобы свободно поместились кабели и клеммы
• Используйте кабельные вводы с резиновыми уплотнителями - они предотвратят попадание пыли и насекомых
• При планировании количества модулей - учитывайте, что УЗО и дифавтоматы занимают два места на рейке
• Не используйте этот щит там, где есть риск постоянного воздействия влаги - выбирайте модели с IP44 или выше
• При заказе убедитесь, что нужен именно вариант без слаботочных отсеков - другие модели этой серии имеют дополнительные секции
