Корпус металлический ЩМП-5-1-3 (1400х600х250) IP31 УХЛЗ серый - Б0052627 ЭРА

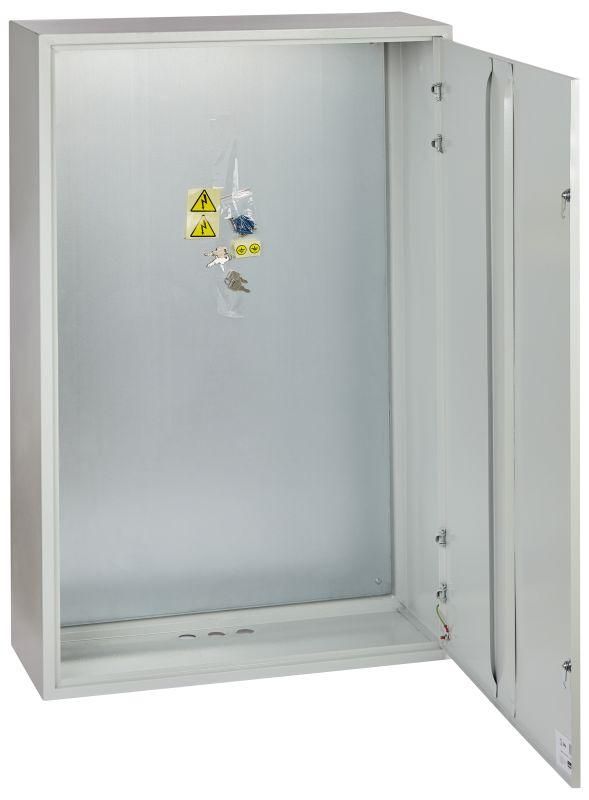

Щит металлический ЩМП-5-1-3 SHMP-5-13_31_Т 36 УХЛ3 IP31 (1400х600х250) - это надёжный монтажный корпус из стали с порошковым покрытием, предназначенный для сборки распределительных и управляющих щитов в условиях повышенной влажности и запылённости. Бренд ЭРА обеспечивает соответствие ГОСТу, а артикул SHMP-5-13_31_Т 36 указывает на конкретную комплектацию: открытую установку, три кабельных ввода и степень защиты IP31.

Назначение и область применения

Щит металлический ЩМП-5-1-3 SHMP-5-13_31_Т 36 УХЛ3 IP31 (1400х600х250) предназначен для монтажа силового и коммутационного оборудования внутри помещений: автоматических выключателей, контакторов, реле, преобразователей частоты, клеммных колодок. Подходит для систем управления технологическими процессами, промышленного освещения, насосных станций и других объектов, где требуется жёсткая механическая основа и защита от случайного прикосновения. Применяется в цехах, складах, на предприятиях пищевой, химической и машиностроительной отраслей.

Технические характеристики

• Размеры: 1400×600×250 мм (высота × ширина × глубина)
• Материал корпуса: сталь с фосфатированием и порошковым покрытием цвета RAL 7035
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающей капель воды
• Номинальный ток: 100 А - допустимый ток через вводные устройства, не относится к нагрузке самого корпуса
• Класс защиты: I - заземление корпуса обязательно
• Ударопрочность: IK08 - выдерживает удар энергией 5 Дж (эквивалент 1,25 кг, падающего с 40 см)
• Количество кабельных вводов: 3 - предварительно подготовленные отверстия для герметизации кабелей
• Наличие монтажной панели: да - съёмная стальная пластина с перфорацией для крепления DIN-рейки и оборудования
• Тип двери: одинарная, с замком - обеспечивает доступ и безопасность
• Тип крышки: закрытого типа - защищает внутреннее пространство сверху
• Условия эксплуатации: УХЛ3 - работает при температуре от −40C до +40C, в помещениях с нормальной влажностью

Совместимость и монтаж

Щит металлический ЩМП-5-1-3 SHMP-5-13_31_Т 36 УХЛ3 IP31 (1400х600х250) рассчитан на открытую установку - крепится к стене с помощью анкеров или болтов через отверстия в боковых стенках. Съёмная монтажная панель позволяет собирать оборудование вне корпуса, что ускоряет монтаж и снижает риск повреждения компонентов. Кабельные вводы требуют самостоятельной герметизации (например, с помощью вводных муфт или термоусадочных трубок). Нулевые и заземляющие шины необходимо устанавливать дополнительно. Глубина корпуса 250 мм достаточна для большинства устройств на DIN-рейке, но не подходит для крупногабаритных трансформаторов или мощных преобразователей.

Безопасность и стандарты

Изготовлен в соответствии с требованиями ГОСТ Р 51321.1–2007 (IEC 61439-1). Корпус класса защиты I обязует к обязательному подключению защитного заземления. Ударопрочность IK08 соответствует средним условиям промышленной среды. Отсутствие встроенных средств защиты (Автоматические выключатели, УЗО) делает щит элементом системы, а не готовым решением - все функциональные компоненты устанавливаются пользователем.

Преимущества

• Фосфатирование и порошковое покрытие обеспечивают долговечную антикоррозийную защиту даже в условиях повышенной влажности
• Съёмная монтажная панель упрощает сборку и обслуживание - можно заранее подготовить всё оборудование
• Высокая механическая прочность (IK08) позволяет использовать в местах с возможным воздействием инструментов или оборудованием
• Замок на двери обеспечивает контроль доступа и соответствие требованиям безопасности
• Аккуратный внешний вид и единый цвет RAL 7035 подходят для современных производственных площадок

Ограничения применения

• Не предназначен для наружной установки - IP31 не защищает от дождя, снега или прямого попадания воды
• Глубина 250 мм недостаточна для установки крупных аппаратов (например, частотных преобразователей >5,5 кВт)
• Отсутствуют встроенные кабельные вводы с герметизацией - требуется дополнительная комплектация
• Нет возможности расширения по ширине или высоте - нельзя соединять несколько щитов в ряд
• Не рекомендован для взрывоопасных зон - не имеет взрывозащиты (Ex-маркировки)

Примеры использования

• Щит управления насосной станцией с реле давления, тепловыми реле и автоматическим выключателем
• Распределительный щит на участке конвейера с контактными группами и кнопочными постами
• Центральный пункт управления освещением в производственном цехе
• Шкаф для установки PLC и I/O-модулей в условиях сухих помещений с контролируемой влажностью

Практические советы

• Перед монтажом проверьте, чтобы кабельные вводы совпадали с диаметром используемых кабелей - при необходимости просверлите дополнительные отверстия
• Используйте DIN-рейку 35 мм, которая легко крепится к съёмной панели; её можно заказать отдельно
• Обязательно выполните заземление корпуса медным проводником сечением не менее 10 мм2
• Для длительной работы в условиях влажности регулярно проверяйте состояние порошкового покрытия - при повреждении восстановите его антикоррозийным составом
• При использовании в холодных помещениях учтите, что пластиковые детали (например, уплотнители двери) становятся хрупкими ниже −20C - выбирайте модели с резиновыми уплотнителями, если они предусмотрены
