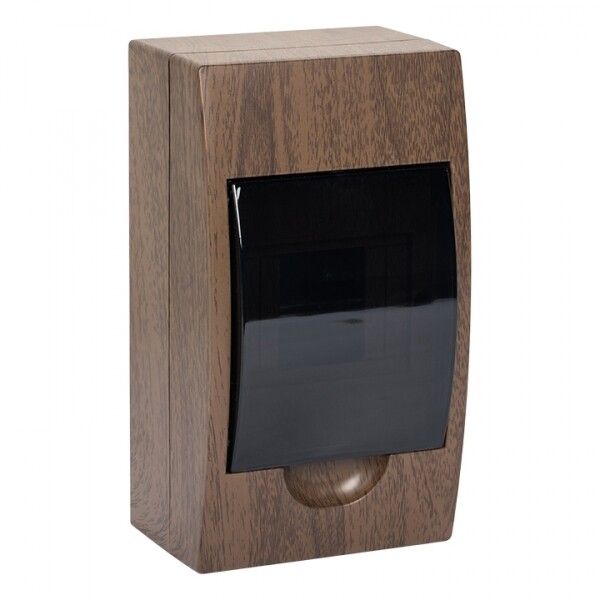

Щит распределительный навесной ЩРН-П- 4 темное дерево IP41 EKF PROxima | pb40-n-4-dark

Щит распределительный навесной ЩРН-П-4 темное дерево IP41 от EKF PROxima - компактный корпус для монтажа модульной аппаратуры в жилых и общественных зонах. Корпус выполнен из ABS-пластика с имитацией темного дерева, что позволяет легко интегрировать его в интерьер. Артикул pb40-n-4-dark подходит для установки до четырёх модулей на DIN-рейке.

Назначение и область применения

Щит распределительный навесной ЩРН-П-4 темное дерево IP41 предназначен для сборки и защиты коммутационных устройств: автоматических выключателей, УЗО, реле времени, устройств контроля и других модульных элементов. Подходит для внутренней установки в квартирах, офисах, магазинах и частных домах. Особенно эффективен там, где важна эстетика - например, в интерьерах с деревянными панелями или отделкой под натуральное дерево.

Технические характеристики

• Количество модулей DIN: 4 (стандартная ширина 18 мм каждый)
• Наличие DIN-рейки: да, фиксированная, установленная внутри корпуса
• Степень защиты: IP41 - защита от твёрдых частиц крупнее 1 мм и вертикально падающих капель воды
• Тип крышки: закрытого типа, с возможностью полного открывания
• Прозрачная дверца: есть, обеспечивает визуальный доступ к состоянию аппаратуры без вскрытия
• Количество рядов: один, односторонняя компоновка
• Материал корпуса: ABS-пластик - ударопрочный, не поддерживающий горение
• Цвет: имитация темного дерева - матовая фактура, не царапается при обычном использовании
• Способ монтажа: открытый, навесной - крепится на стены с помощью дюбелей и саморезов
• Гарантийный срок: 5 лет (60 месяцев)

Совместимость и монтаж

Щит распределительный навесной ЩРН-П-4 темное дерево IP41 совместим со всеми стандартными модульными устройствами шириной 18 мм. Монтаж выполняется на ровную поверхность - стена из гипсокартона, бетона или древесины. Для крепления используются два отверстия на задней стенке корпуса. Прозрачная дверца открывается вертикально вверх - это удобно при ограниченном пространстве рядом со стеной. Кабели заводятся через предварительно подготовленные входные отверстия в нижней и боковой частях корпуса. Не требует специальных инструментов - достаточно отвертки и уровня.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-3. Материал корпуса - самозатухающий ABS-пластик, не распространяет пламя. Защита IP41 исключает попадание крупной пыли и случайного контакта с проводниками при нормальном режиме работы. Напряжение эксплуатации - до 440 В переменного тока. Не предназначен для установки во влажных средах (ванная, баня, улица) - степень защиты недостаточна для постоянного воздействия влаги.

Преимущества

• Эстетичный внешний вид - имитация темного дерева скрывает щит в интерьере, не выбивается из общей стилистики
• Прозрачная дверца - позволяет контролировать состояние автоматов без открытия, снижает риск случайного прикосновения
• Удобное вертикальное открывание - не требует свободного места перед щитом, идеально для угловых мест
• Высокая механическая прочность - ABS-пластик выдерживает нагрузки при монтаже и повседневной эксплуатации
• Долгий гарантийный срок - 5 лет подтверждают надёжность материала и сборки

Ограничения применения

• Не подходит для установки вне помещений - IP41 не защищает от дождя, снега и высокой влажности
• Не рекомендован для помещений с постоянным паром или брызгами воды (например, кухни без вытяжки, ванные комнаты)
• Ограниченное количество модулей - всего 4, не подходит для сложных систем с большим числом устройств
• Нет возможности расширения - корпус не предусматривает подключение дополнительных секций
• Не предназначен для установки в местах с высокими температурными перепадами (>+50C или <-10C)

Примеры использования

• Распределительный щит в спальной комнате частного дома с деревянной отделкой стен
• Центральная точка управления освещением в офисе с минимализмом
• Место установки УЗО и автомата для розеток на кухне (при условии отсутствия прямого контакта с водой)
• Аппаратура управления бытовыми приборами в загородном доме

Практические советы

• Перед монтажом проверьте, чтобы глубина стены позволяла разместить все кабели внутри корпуса - не забудьте про запас на изгибы
• При использовании в деревянных домах убедитесь, что щит не находится вблизи источника тепла (печь, радиатор)
• Часто используемые автоматы лучше располагать в центре - так они легче доступны при необходимости отключения
• Не затягивайте крепёж слишком сильно - пластик может треснуть
• Для обслуживания отключите питание и откройте дверцу полностью - она фиксируется в открытом состоянии
• Артикул pb40-n-4-dark - единственный цвет в этой модели; если нужен другой оттенок - рассмотрите другие варианты серии EKF PROxima
