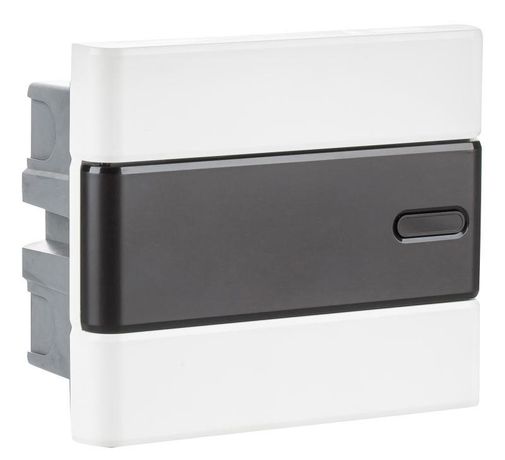

Щит распределительный встраиваемый ЩРВ-П-06 6 мод. IP40 | Б0052631 BOXF-06-p-f-t Trend ЭРА

Щит распределительный встраиваемый ЩРВ-П-06 BOXF-06-p-f-t IP40 от ЭРА предназначен для компактной внутренней установки в стену и сборки автоматических выключателей, УЗО и других модульных устройств. Подходит для жилых домов, квартир и объектов инфраструктуры с напряжением до 400 В.

Назначение и область применения

Щит распределительный встраиваемый ЩРВ-П-06 BOXF-06-p-f-t IP40 используется для размещения модульных аппаратов защиты - автоматов, УЗО, реле напряжения и аналогичных устройств. Он защищает электросеть от перегрузок и коротких замыканий, снижает риск поражения током. Применяется в квартирах, частных домах, офисах, школах, спортивных комплексах и других объектах гражданского строительства.

Технические характеристики

• Количество модулей DIN: 6 - позволяет установить до шести стандартных модульных устройств шириной 17,5 мм каждый
• Материал корпуса: самозатухающий пластик - не поддерживает горение, повышает безопасность при аварийных ситуациях
• Степень защиты: IP40 - предотвращает попадание твёрдых предметов крупнее 1 мм, но не защищает от воды
• Глубина монтажа: 66 мм - оптимальна для скрытой установки в стандартную кирпичную или гипсокартонную стену
• Количество рядов: 1 - однорядная компоновка, упрощает обслуживание и диагностику
• Тип крышки: дверца с прозрачным элементом - позволяет визуально контролировать положение контактов без открывания
• Цвет: белый - сочетается с большинством интерьеров
• DIN-рейка: есть, съёмная - легко демонтировать и менять при необходимости

Совместимость и монтаж

Щит распределительный встраиваемый ЩРВ-П-06 BOXF-06-p-f-t IP40 совместим со всеми стандартными модульными устройствами по ГОСТ Р МЭК 60988. Для монтажа требуется подготовить нишу в стене глубиной не менее 66 мм. Коробка фиксируется с помощью штукатурки или раствора. Съёмная DIN-рейка крепится винтами - её можно заранее собрать с оборудованием вне щита, затем вставить в корпус. Кабели заводятся через готовые входные отверстия в задней стенке - без дополнительного сверления.

Безопасность и стандарты

Корпус изготовлен из самозатухающего пластика, соответствует требованиям безопасности к материалам для электроустановок. Степень защиты IP40 обеспечивает защиту от доступа к опасным частям твёрдыми предметами, что важно при случайном прикосновении. Щит распределительный встраиваемый ЩРВ-П-06 BOXF-06-p-f-t IP40 не предназначен для установки во влажных помещениях - не имеет герметизации.

Преимущества

• Прозрачная дверца - позволяет проверять состояние автоматов без вскрытия, снижает время обслуживания
• Съёмная DIN-рейка - ускоряет сборку и замену оборудования
• Удобные кабельные вводы - исключают необходимость доработки корпуса
• Небольшая глубина - подходит даже для тонких стен
• Не поддерживающее горение покрытие - повышает пожарную безопасность

Ограничения применения

• Не предназначена для установки в условиях повышенной влажности (ванная, баня, подвал) - степень защиты IP40 не защищает от воды
• Не рекомендован для промышленных объектов с высокими механическими нагрузками - пластиковый корпус хрупче металлического
• Максимум 6 модулей - недостаточно для сложных систем; при большем количестве требуются щиты с большим числом модулей

Примеры использования

• Распределительный щит в квартире - для групп освещения, розеток и мощной техники (стиральная машина, электроплита)
• Входной щит в частном доме - для защиты этажной сети после счётчика
• Общий щит в учебном заведении - для управления питанием классов или залов
• Интеграция в системы «умный дом» - для установки реле времени, датчиков и контроллеров

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 66 мм, иначе щит не войдёт
• Сборку модулей на DIN-рейке лучше делать до установки в стену - так проще затянуть клеммы и проверить коммутацию
• При использовании в деревянных конструкциях убедитесь, что вокруг щита нет легковоспламеняемых материалов
• Не используйте этот щит вместо наружного - он не рассчитан на воздействие внешних факторов
• Для удобства обслуживания оставьте свободное место перед щитом - дверца должна открываться полностью
