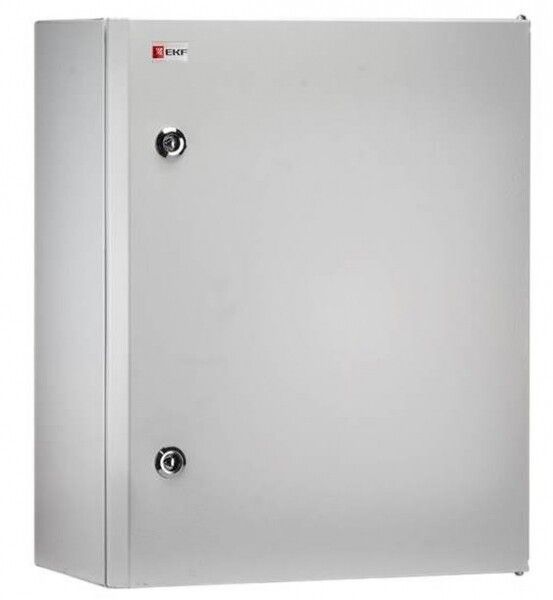

Щит с монтажной панелью ЩМПг-40.40.25 IP54 EKF PROxima | mb24-04

Щит с монтажной панелью ЩМПг-40.40.25 IP54 от EKF PROxima - это прочный металлический корпус с установленной внутренней панелью для компоновки электрооборудования. Подходит для наружной установки и используется там, где требуется защита от пыли, влаги и механических воздействий. Артикул mb24-04 соответствует сериям PROxima и предназначен для сборки щитов управления и распределения.

Назначение и область применения

Щит с монтажной панелью ЩМПг-40.40.25 IP54 служит основным корпусом для монтажа автоматических выключателей, контакторов, реле, преобразователей частоты и другого модульного или силового оборудования. Применяется в системах автоматизации, управлении оборудованием и распределении энергии. Благодаря защите IP54 и устойчивости к внешним условиям, подходит для установки на улице, в цехах, на объектах ЖКХ, промышленности и транспорта.

Технические характеристики

• Тип изделия: щит монтажный с фиксированной панелью
• Напряжение: до 380 В переменного тока
• Номинальный ток: 630 А - допустимый максимальный ток через вводы и внутренние цепи
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и брызг воды со всех сторон
• Материал корпуса: сталь с толщиной стенок 1 мм
• Монтажная глубина: 230 мм - позволяет размещать оборудование с глубокими креплениями
• Класс защиты: I - заземление корпуса обязательно
• Цвет: RAL 7035 (серый матовый)
• Порошковое покрытие - устойчиво к коррозии, царапинам и УФ-излучению
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Количество кабельных вводов: 3 - предварительно подготовленные отверстия для ввода кабелей
• Гарантийный срок: 60 месяцев
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Щит с монтажной панелью ЩМПг-40.40.25 IP54 совместим с любым стандартным DIN-рейкой оборудованием (например, автоматы, реле, счетчики). Монтажная панель имеет перфорацию под крепление устройств. Корпус рассчитан на открытую установку - крепится к стене, опоре или столбу с помощью болтов. Для обеспечения герметичности рекомендуется использовать уплотнители при проходе кабелей через вводы. Замок на двери обеспечивает доступ только авторизованному персоналу. Крышка закрытого типа исключает случайное прикосновение к токоведущим элементам.

Безопасность и стандарты

Щит с монтажной панелью ЩМПг-40.40.25 IP54 выполнен в соответствии с требованиями класса защиты I - обязательное заземление корпуса. Защита IP54 снижает риск повреждения от пыли и брызг. Наличие порошкового покрытия и климатического исполнения УХЛ3 гарантируют долговечность в агрессивных средах. Щит поддерживает молниезащиту - возможна организация системы уравнивания потенциалов через корпус. Соответствие ТУ 3434-001-96504521-2007 подтверждает соответствие требованиям к безопасности и надежности.

Преимущества

• Жесткая монтажная панель из стали обеспечивает точную фиксацию оборудования без деформаций
• Порошковое покрытие увеличивает срок службы в условиях высокой влажности и перепадов температур
• IP54 позволяет применять щит вне помещений без дополнительных кожухов
• Закрытая крышка и замок обеспечивают безопасность и контроль доступа
• Гарантия 5 лет - один из самых длинных сроков среди аналогов
• Рекомендован для проектного использования - совместим с типовыми решениями EKF

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 не обеспечивает гидроизоляцию при затоплении
• Толщина стенки 1 мм требует осторожного обращения при транспортировке - возможна деформация при ударах
• Некомплектный состав - необходимо дополнительно приобрести кабельные вводы, уплотнители, заземляющие шины и крепеж
• Не подходит для взрывоопасных зон - отсутствует взрывозащита (Ex-класс)
• Ограниченная глубина (230 мм) не позволяет разместить крупногабаритные устройства с высоким радиатором

Примеры использования

• Наружный щит управления насосной станцией
• Распределительный пункт на территории завода
• Автоматизация конвейера с контроллером и частотником внутри
• Электрощит для освещения парковки или уличных фонарей
• Пункт питания для видеонаблюдения и сигнализации на улице

Практические советы

• Перед монтажом проверьте посадочные размеры оборудования - глубина 230 мм должна быть достаточной для ваших устройств
• Используйте кабельные вводы с уплотнительными кольцами, чтобы сохранить степень защиты IP54
• Обязательно выполните заземление корпуса через отдельный проводник - это требование класса защиты I
• При установке на улице выбирайте место с минимальным прямым воздействием дождя и солнца - даже IP54 не спасёт от длительного нагрева
• Артикул mb24-04 - часть серии EKF PROxima; все компоненты этой серии совместимы между собой, что упрощает масштабирование проекта
• При заказе учтите, что щит некомплектный - вам потребуются DIN-рейки, заземляющая шина, клеммы и крепёж
