Щит с монтажной панелью NXW5-3025/20 IP54 (R) | 640018 CHINT

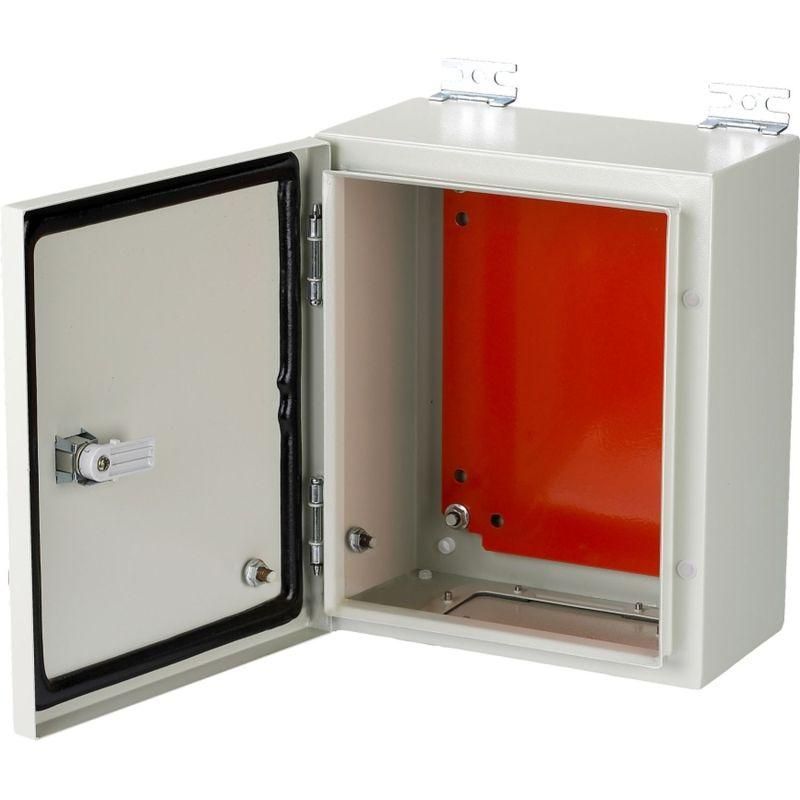

Щит с монтажной панелью металлический NXW5-3025/20 IP54 от CHINT предназначен для наружной установки и защиты электрооборудования - например, автоматических выключателей, контакторов, реле - от пыли, влаги и механических воздействий. Металлическая конструкция с порошковым покрытием обеспечивает долговечность даже в сложных условиях эксплуатации.

Назначение и область применения

Щит с монтажной панелью металлический NXW5-3025/20 IP54 используется для ввода и распределения электрической энергии в условиях открытых площадок, на улице, в цехах с высокой запыленностью или повышенной влажностью. Подходит для монтажа коммутационных аппаратов, устройств защиты, счетчиков и вторичного оборудования. Благодаря степени защиты IP54 и ударопрочности IK03, щит надежно работает в промышленных объектах, на транспорте, в системах автономного питания и на объектах ЖКХ.

Технические характеристики

• Материал корпуса: сталь с порошковым покрытием - устойчив к коррозии и механическим повреждениям
• Степень защиты: IP54 - защищает от пыли (не полностью герметичный, но пыль не попадает в достаточных количествах для нарушения работы) и брызг воды со всех направлений
• Ударопрочность: IK03 - выдерживает удар энергией до 0,35 Дж (соответствует легкому механическому воздействию, например, случайным столкновениям)
• Тип монтажа: настенный - фиксируется на вертикальной поверхности с помощью крепежных отверстий
• Количество дверей: одна - доступ к оборудованию через единую переднюю панель
• Количество замков: один - одноточечная система фиксации, предотвращает несанкционированный доступ
• Цвет: RAL 7035 (серый светло-матовый) - соответствует промышленному дизайну
• Размеры: 300x250x200 мм (Ш×В×Г) - компактный формат для ограниченных пространств
• Наличие монтажной панели: да - внутренняя рама из стали с перфорацией для крепления DIN-рейки и оборудования

Совместимость и монтаж

Щит с монтажной панелью металлический NXW5-3025/20 IP54 совместим с любыми устройствами, установленными на DIN-рейке (например, автоматы, УЗО, реле времени). Для монтажа требуется минимум инструментов: шурупы, уровень, дрель. Крепление осуществляется через четыре угловые отверстия в задней стенке. Перед установкой проверьте, что стена выдерживает вес щита - около 5–7 кг с полной нагрузкой. Не используйте для монтажа на гипсокартон или другие хрупкие основания. Отступите от земли не менее 15 см для предотвращения скопления влаги и грязи.

Безопасность и стандарты

Щит соответствует требованиям IEC 62208 для распределительных щитов. Сертифицирован для работы в температурном диапазоне от -25C до +55C. Порошковое покрытие не содержит свинца и фталатов, безопасно при эксплуатации. Наличие одного замка позволяет использовать дополнительные средства безопасности - пломбы, сигнализацию, системы контроля доступа.

Преимущества

• Высокая прочность корпуса из стали - выдерживает внешние нагрузки и вибрацию
• Защита IP54 - оптимальна для улицы и сырых помещений без необходимости в дорогих решениях типа IP65
• Интегрированная монтажная панель - исключает необходимость самостоятельной установки креплений
• Порошковое покрытие - не требует окраски после монтажа, устойчиво к выцветанию
• Один замок - снижает стоимость обслуживания и упрощает управление доступом

Ограничения применения

• Не подходит для постоянного погружения в воду - IP54 не гарантирует герметичность при затоплении
• Ударопрочность IK03 недостаточна для мест с частыми механическими воздействиями (например, на производстве с тяжелой техникой)
• Ограниченный объем - не рассчитан на установку крупногабаритных устройств, таких как частотники или большие АВ
• Не имеет вентиляции - при длительной работе в жарком климате возможен перегрев оборудования внутри
• Не рекомендован для взрывоопасных сред - отсутствует сертификация Ex

Примеры использования

• Электрощит на фасаде офисного здания для управления освещением и кондиционированием
• Распределительный щит на автостоянке для питания зарядных станций
• Контрольный пункт на производственной линии для управления пневматическими клапанами
• Аварийный источник питания на улице - для резервирования насосов или сигнализации

Практические советы

• Перед монтажом проверьте, чтобы все провода имели достаточную длину для выхода через кабельные вводы - они не предусмотрены в этом модели, поэтому потребуется доработка
• Используйте термостойкие кабельные вставки (например, EPDM) при проходе проводов - металл нагревается на солнце
• При установке на улице ориентируйте дверцу так, чтобы она не открывалась против ветра - это продлит срок службы замка
• Для удобства обслуживания оставьте свободное пространство вокруг щита - минимум 60 см спереди
• Щит с монтажной панелью металлический NXW5-3025/20 IP54 легко модифицируется: можно добавить внутренние рейки, кронштейны или световые индикаторы
