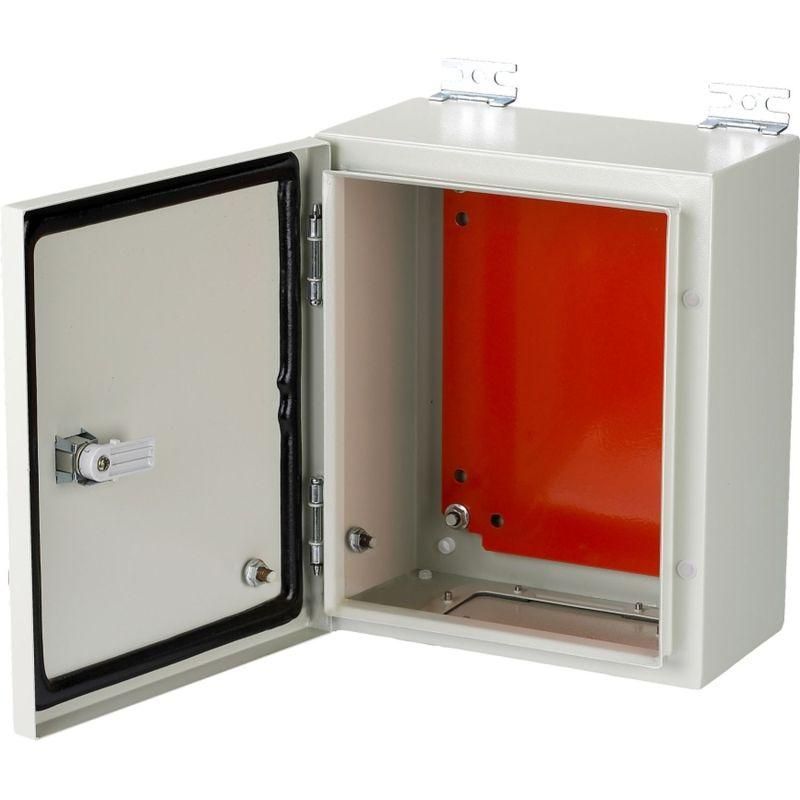

Щит с монтажной панелью NXW5-7050/30 IP54 (R) | 640048 CHINT

Щит с монтажной панелью/платой NXW5-7050/30 IP54 от CHINT предназначен для наружной установки и защиты электрооборудования - например, автоматических выключателей, контакторов, реле - в условиях повышенной запыленности и влаги. Модель из серии NXW5 обеспечивает надежную сборку за счет жесткой металлической панели и двухзамковую систему фиксации двери.

Назначение и область применения

Щит NXW5-7050/30 IP54 используется для ввода и распределения электрической энергии в условиях открытых площадок, на улице или в помещениях с высокой влажностью и пылью. Подходит для монтажа оборудования в промышленных зонах, на объектах ЖКХ, транспорта, сельского хозяйства и наружного освещения. Благодаря прочному корпусу и степени защиты IP54, щит можно устанавливать вне помещений - даже при температурных перепадах и воздействии атмосферных осадков.

Технические характеристики

• Степень защиты: IP54 - защита от пыли (не полностью герметичный, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды со всех сторон;
• Материал корпуса: сталь с порошковым покрытием - устойчив к коррозии, механическим повреждениям и внешним факторам;
• Цвет: 7035 RAL (серый матовый);
• Ударопрочность: IK03 - выдерживает удар до 0,35 Дж (например, случайный контакт инструментом или легкий предмет);
• Количество дверей: одна, открывается на петлях;
• Количество замков: два - обеспечивают более надежную фиксацию и предотвращают самопроизвольное открытие;
• Способ монтажа: настенный - крепится к стене или опоре с помощью болтов через отверстия в задней стенке;
• Наличие монтажной панели: да - внутренняя стальная плита с готовыми отверстиями под DIN-рейки и крепления оборудования;
• Размеры: соответствуют модели NXW5-7050/30 (конструкция рассчитана на компактную сборку внутри габаритов 700×500×300 мм).

Совместимость и монтаж

Щит NXW5-7050/30 IP54 совместим с любым оборудованием, устанавливаемым на DIN-рейку (35 мм): автоматы, УЗО, реле времени, преобразователи частоты. Монтажная панель имеет стандартные отверстия под крепление оборудования и проводки. Для установки требуется минимум три точки крепления на стене - рекомендуется использовать анкерные болты или дюбеля подходящего типа для основания (бетон, кирпич, металл). Кабельные вводы не предусмотрены - их необходимо делать самостоятельно, используя кабельные вводы с резьбой M20–M32, которые устанавливаются в заранее подготовленные отверстия в боковых или нижних стенках.

Безопасность и стандарты

Изделие соответствует требованиям IEC 62208 и ГОСТ Р 50030.2 для шкафов управления. Серия NXW5 прошла испытания на долговечность покрытия, герметичность и термостойкость. Наличие двух замков позволяет применять дополнительные средства безопасности - например, пломбы или системы контроля доступа.

Преимущества

• Жесткая стальная монтажная панель исключает деформацию при нагрузке - оборудование остается точно выровненным;
• Порошковое покрытие не царапается легко и сохраняет цвет при длительном воздействии UV-лучей;
• Две точки фиксации двери снижают риск ее открывания от ветра или вибраций;
• Корпус рассчитан на работу на улице - не требует дополнительного укрытия при правильном монтаже;
• Стандартные размеры позволяют легко заменить аналоги других производителей.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP54 не гарантирует защиту от струй под давлением или потока воды;
• Ударопрочность IK03 недостаточна для мест с высоким риском механических повреждений (например, на производстве с тяжелой техникой);
• Отсутствие заводских кабельных вводов требует самостоятельной доработки - нельзя просто “прикрутить” и забыть;
• Не рекомендован для установки в средах с агрессивными химическими веществами - порошковое покрытие не устойчиво к растворителям и кислотам.

Примеры использования

• Электрощит на улице для питания насосной станции;
• Распределительный щит на территории автостоянки с управлением светом;
• Шкаф управления конвейером на открытом складе;
• Аварийный щит для системы пожарной сигнализации на крыше здания.

Практические советы

• Перед монтажом проверьте, что отверстия под кабельные вводы расположены там, где вам удобнее всего выводить провода - лучше сделать их сразу, чем сверлить потом;
• При использовании в холодном климате убедитесь, что внутри не образуется конденсат - можно установить нагреватель или вентилятор с терморегулятором;
• При закупке нескольких щитов NXW5-7050/30 IP54 от CHINT - выбирайте одинаковые партии, чтобы цвет и качество покрытия были едиными;
• Не затягивайте замки слишком сильно - они не предназначены для противодействия взломам, а лишь для предотвращения случайного открытия.
