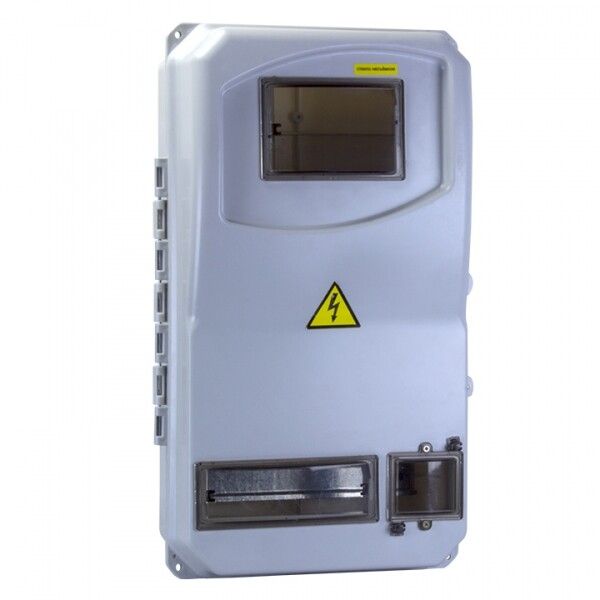

Щит учетно-распределительный навесной пластик ЩУРн-П 3/11 (ВхШхГ) 494х300х136мм IP55 PROxima | pb-3/11-55 EKF

Щит учетно-распределительный навесной пластиковый ЩУРн-П 3/11 (494х300х136) IP55 от бренда EKF серии PROxima предназначен для компактной организации учёта электроэнергии и распределения нагрузки в бытовых и дачных сетях. Его пластиковая корпусная конструкция с защитой IP55 обеспечивает надёжную работу в условиях улицы или неотапливаемых помещениях.

Назначение и область применения

Щит учетно-распределительный навесной пластиковый ЩУРн-П 3/11 (494х300х136) IP55 используется для установки однополюсного или трёхполюсного электросчётчика и автоматических выключателей, УЗО, дифавтоматов в формате модульных устройств. Подходит для монтажа на фасадах домов, в подъездах, гаражах, на дачах и других объектах, где требуется внешний доступ к счётчику и защитным устройствам. Благодаря возможности опломбировки счётчика соответствует требованиям энергонадзора для индивидуального жилого фонда.

Технические характеристики

• Форм-фактор: навесной, настенный
• Габариты: 494×300×136 мм
• Количество модулей DIN: 11 (стандарт 17,5 мм каждый)
• Материал корпуса: самозатухающий термопластик (не поддерживающий горение)
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Цвет: серый
• Наличие DIN-рейки: да, установленная внутри
• Наличие крышки: да, с замком и уплотнителем
• Место под счётчик: одно окно для трёхфазного счётчика (3P)
• Гарантия: 5 лет (60 месяцев)

Совместимость и монтаж

Щит учетно-распределительный навесной пластиковый ЩУРн-П 3/11 (494х300х136) IP55 совместим со всеми стандартными модульными устройствами шириной 17,5 мм. Монтаж осуществляется на стену с помощью четырёх крепёжных отверстий в задней стенке корпуса. Для точного расположения рекомендуется использовать уровень. Крышка открывается на шарнире, что упрощает обслуживание. Прозрачная крышка счётчика не требует демонтажа для проверки показаний - достаточно открыть основную крышку щита.

Безопасность и стандарты

Конструкция выполнена в соответствии с требованиями ГОСТ Р 50030.2 и IEC 61439-3. Корпус изготовлен из материала, не распространяющего горение. Защита IP55 позволяет применять щит в условиях повышенной влажности и запылённости. Наличие уплотнителей на крышке предотвращает попадание влаги внутрь при правильной сборке. Все элементы, контактирующие с токоведущими частями, имеют достаточную изоляционную прочность.

Преимущества

• Прозрачное окошко для счётчика - не нужна постоянная открытая крышка для снятия показаний
• Высокая степень защиты IP55 - подходит для уличного монтажа без дополнительных кожухов
• Жёсткая DIN-рейка - исключает провисание и перекос модулей при длительной эксплуатации
• Крышка с замком - обеспечивает безопасность от несанкционированного доступа
• Длинная гарантия - 5 лет на весь корпус и комплектующие

Ограничения применения

• Не предназначен для установки в местах с постоянным воздействием прямого потока воды (например, под водостоком)
• Не рассчитан на установку крупногабаритных устройств (например, старые автоматы шириной более 18 мм)
• Не подходит для помещений с температурой ниже -25C - материал становится хрупким
• Не имеет встроенной системы вентиляции - при высоких нагрузках возможен нагрев внутри

Примеры использования

• Индивидуальный ввод в частный дом - установка счётчика и автомата на входе
• Общий щит на дачном участке - распределение питания между баней, гаражом и домом
• Подключение кабеля от столба до дома - временная или постоянная установка перед счётчиком
• Аварийный щит в подвале - когда есть риск затопления, но необходима защита от пыли и влаги

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с крепёжными планками стены
• При использовании трёхфазного счётчика убедитесь, что он поместится в окно (обычно 120–140 мм в ширину)
• Не забудьте пропустить кабели через герметичные вводы - иначе IP55 будет нарушен
• При установке в холодном месте используйте термостойкий кабель (например, NYM или VVGng) - обычный ПВС может растрескаться зимой
• Щит учетно-распределительный навесной пластиковый ЩУРн-П 3/11 (494х300х136) IP55 от EKF легко комбинируется с другими изделиями серии PROxima - можно собирать комплексные решения для всего здания
