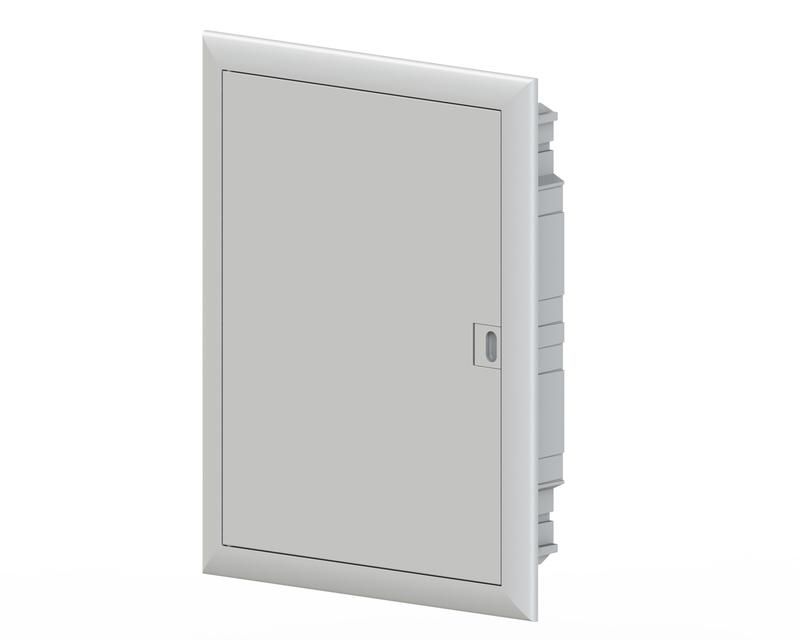

Щит слаботочный встраиваемый "ProfiBox" (ВхШхГ) 513х403х105мм IP41 PROxima | profibox-m-24+4 EKF

Щит слаботочный встраиваемый (513х403х105 мм) IP41 от EKF в серии ProfiBox предназначен для компактной и безопасной установки слаботочного оборудования внутри стен. Этот щит обеспечивает надежную фиксацию устройств, таких как маршрутизаторы, патч-панели и разветвители, с возможностью скрытого монтажа в бетон, кирпич или гипсокартон.

Назначение и область применения

Щит слаботочный встраиваемый (513х403х105 мм) IP41 используется для организации распределения сигналов в системах связи, домашней автоматизации, видеонаблюдения, интернет-инфраструктуры и других слаботочных сетях. Подходит для жилых, офисных и коммерческих помещений. Корпус из прочного пластика защищает оборудование от механических повреждений и внешних воздействий на уровне IP41 - против капель воды и твердых частиц крупнее 1 мм.

Технические характеристики

• Размеры корпуса: 513×403×105 мм
• Глубина монтажа: 90 мм - требует подготовленного углубления в стене
• Полезная глубина: 105,5 мм - позволяет свободно размещать устройства с выступающими разъемами
• Количество рядов: 2 - обеспечивают удобное расположение модулей
• Монтажная панель: да - есть внутренняя планка для крепления оборудования на саморезы
• Крышка: закрытого типа, одностворчатая - герметично закрывается, предотвращает доступ к проводкам
• Материал корпуса: пластик - легкий, устойчивый к коррозии, не проводит ток
• Цвет: белый - сочетается с большинством интерьеров
• Гарантия: 60 месяцев - длительный срок службы благодаря качественной сборке

Совместимость и монтаж

Щит слаботочный встраиваемый (513х403х105 мм) IP41 совместим со всеми типами слаботочного оборудования, которое крепится на DIN-рейки или напрямую на монтажную панель. Для установки требуется подготовить нишу в стене глубиной не менее 90 мм. Установка возможна в:

• бетонные и кирпичные стены - с использованием штукатурки или алебастра
• гипсокартонные перегородки - с применением специальных распорных элементов или усиленных креплений

Не рекомендуется использовать в условиях постоянного контакта с водой или высокой влажностью - степень защиты IP41 не предусматривает защиту от струй воды или пылевой среды.

Преимущества

• Удобная двурядная система - позволяет разместить до 24 модулей на DIN-рейках и дополнительно - крупногабаритные устройства на монтажной панели
• Полезная глубина 105,5 мм - исключает зажимание кабелей и разъемов при закрытии крышки
• Пластиковый корпус - не требует заземления, не окисляется, легко моется
• Закрытая крышка - снижает риск случайного прикосновения к проводам и защищает от пыли
• Высокая гарантия - 5 лет свидетельствуют о долговечности материалов и технологии производства

Ограничения применения

• Не подходит для силовых цепей выше 50 В переменного тока - предназначен только для слаботочных систем
• Защита IP41 недостаточна для влажных помещений (ванная, баня, подвал) - не защищен от брызг и паров
• Не рассчитан на наружную установку - даже частичное попадание осадков может повредить оборудование
• Пластиковая конструкция не выдерживает ударные нагрузки - не применяется в промышленных зонах с высокой вибрацией

Примеры использования

• Интеграция Wi-Fi роутера, медиаплеера и IP-камер в квартире
• Размещение патч-панели и коммутатора в офисном кабинете
• Объединение сигнализации, домофона и системы “умный дом” в одном месте
• Подключение спутниковой антенны и AV-оборудования в частном доме

Практические советы

• Перед монтажом проверьте, что глубина ниши соответствует 90 мм - меньшая глубина затруднит установку
• Используйте монтажную панель для тяжелых устройств (например, серверов или больших разветвителей) - они не должны зависеть только от DIN-реек
• Оставляйте запас кабеля около 15–20 см - это упрощает обслуживание и замену оборудования
• При работе с гипсокартоном используйте укрепляющие рамы или металлические профили - обычные дюбели не держат вес щита
• При необходимости можно дополнять щит слаботочный встраиваемый (513х403х105 мм) IP41 от EKF дополнительными крышками или переходными пластинами - все элементы серии ProfiBox взаимозаменяемы
